Проверка

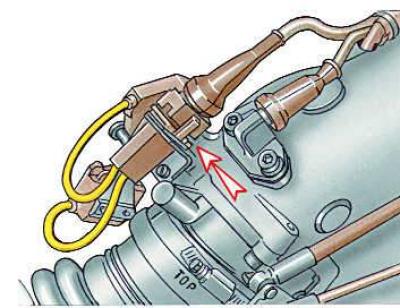

1. Чтобы проверить питающее напряжение, нужно отсоединить колодку выключателей (указана стрелкой).
2. Подсоединить вольтметр к среднему контакту колодки и к «массе». Включить зажигание и измерить напряжение. Оно должно быть 12 В. Если напряжение отличается от указанного, проверить электропроводку.

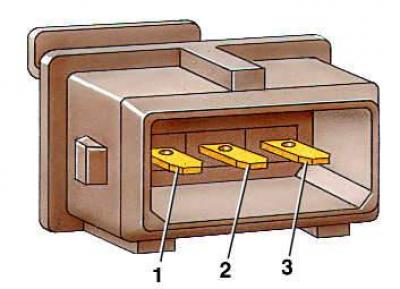

3. Для проверки выключателя режимов холостого хода подсоединить омметр к контактам «1» и «2» гнезда колодки. Омметр должен показать нуль. Это означает, что контакты замкнуты.
4. Затем повернуть дроссельную заслонку так, чтобы выключился выключатель. Омметр должен показать бесконечность. В противном случае нужно отрегулировать положение выключателя. Если это не поможет, заменить выключатель.
5. Выключатель полного открытия дроссельной заслонки проверяется аналогично, но омметр подсоединяют к контактам «2» и «3». Он показывает бесконечность. При повороте заслонки до упора омметр должен показать нуль.
6. Проверить проводку можно, подсоединив омметр к контактам «1» и «20», а затем «3» и «26». В обоих случаях омметр должен показать нуль. В противном случае в проводке имеется обрыв.
