![](https://www.audimanual.ru/img/80/0437.jpg)
![](https://www.audimanual.ru/img/80/0438.jpg)

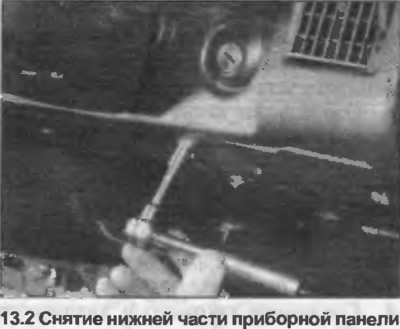

2. Открутите и снимите нижнюю часть приборной панели (фото).
![](https://www.audimanual.ru/img/80/0439.jpg)

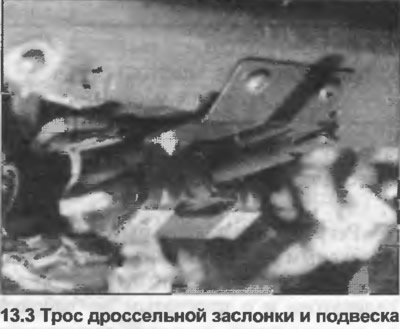

3. Открутите гайку и снимите тросик с подвески (фото). Отсоедините электропроводку для лампы предупреждения.
![](https://www.audimanual.ru/img/80/0440.jpg)
4. Снимите воздушный фильтр, как описано в Главе 4.

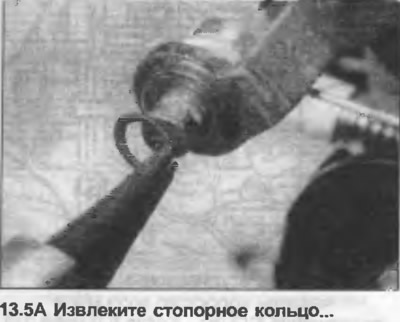

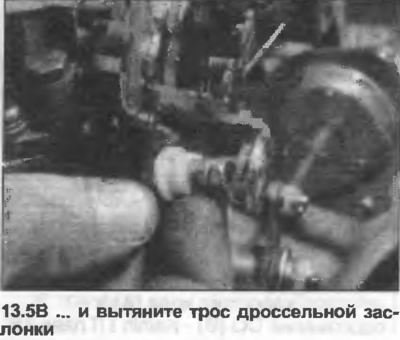

5. Если тросик дроссельной заслонки будет меняться, то крепление тросика со стороны карбюратора можно оставить на внутреннем тросике. В этом случае извлеките стопорное кольцо и выпустите конец тросика из рычага заслонки (фото). Иначе, открутите винт и вытяните внутренний тросик.
![](https://www.audimanual.ru/img/80/0441.jpg)
![](https://www.audimanual.ru/img/80/0442.jpg)

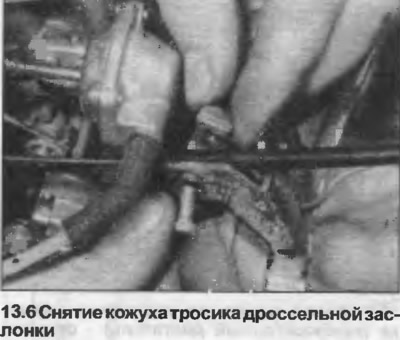

6. Открутите болт и снимите зажим из кожуха тросика (фото). Достаньте тросик из автомобиля.
![](https://www.audimanual.ru/img/80/0443.jpg)
7. Установка проводится в обратной последовательности, но отрегулируйте его следующим образом.
8. Выдвиньте ручку управления полностью до упора.

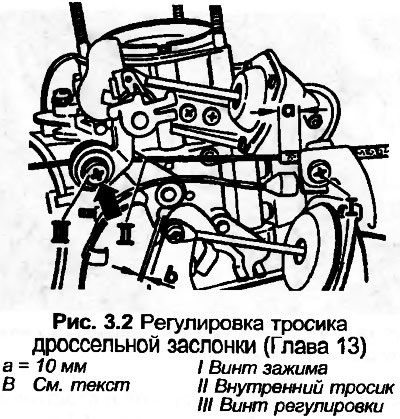

9. См. рис. 3.2 и отрегулируйте кожух тросика, пока размер 'а' не будет приблизительно равен 10.0 мм.
![](https://www.audimanual.ru/img/80/0444.jpg)
10. Полностью откройте рычаг заслонки, затем зажмите винт.
11. Отрегулируйте управление воздушной заслонкой так, чтобы воздушная заслонка функционировала правильно. При полностью открытой заслонке между рычагом дроссельной заслонки и ограничителем должен иметься зазор 'b'.
