Карбюраторные модели (и двигатель РМ с системой Mono-Jetronic)
1. Снимите элемент, как описано в Главе 3.

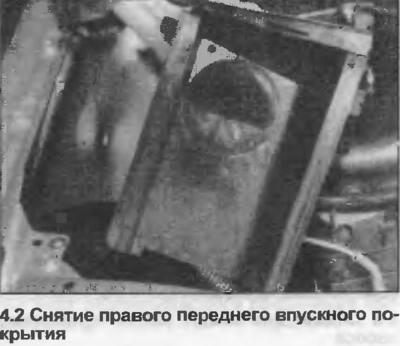

2. Снимите впускное покрытие из правого переднего угла моторного отсека (фото).
![](https://www.audimanual.ru/img/80/0406.jpg)

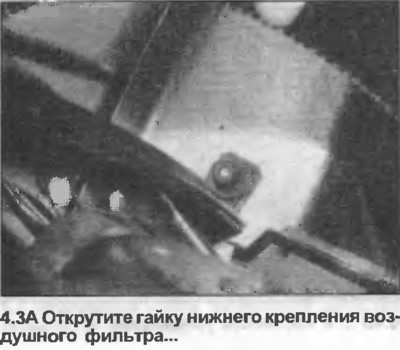

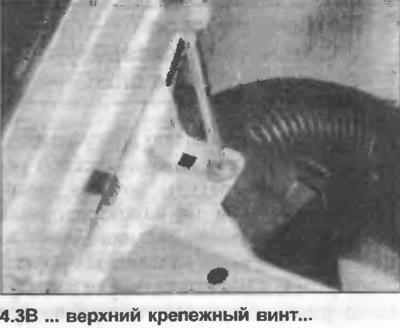

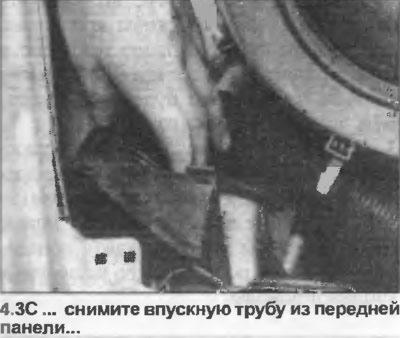

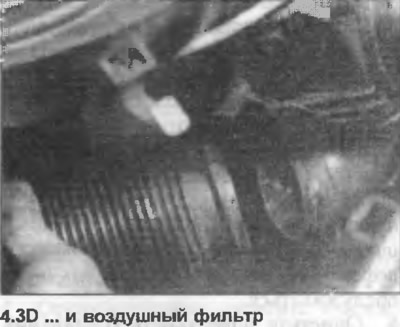

3. Открутите гайку нижнего крепления и верхние крепежные винты, затем снимите впускную трубу из передней панели и воздушного фильтра (фото).
![](https://www.audimanual.ru/img/80/0407.jpg)
![](https://www.audimanual.ru/img/80/0408.jpg)
![](https://www.audimanual.ru/img/80/0409.jpg)
![](https://www.audimanual.ru/img/80/0410.jpg)
4. Чтобы монтажная гайка не упала в карбюратор (или блок Monojet), поместите тряпку над блоком.

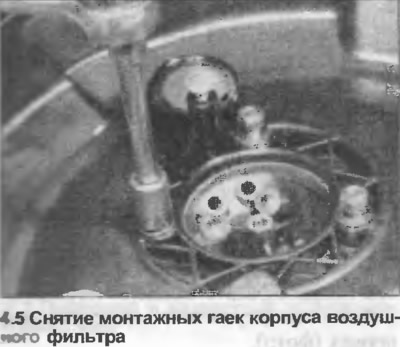

5. Открутите и снимите три гайки с шайбами, крепящие корпус воздушного фильтра к карбюратору (или блоку Monojet) и снимите переходник или стопорное кольцо (фото).
![](https://www.audimanual.ru/img/80/0411.jpg)

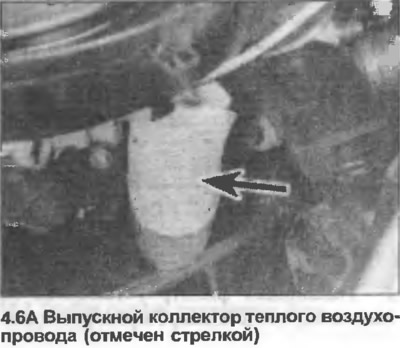

6. Извлеките воздушный фильтр, отсоедините его от шланга вентиляции картера (где используется) и от теплого воздуховода над кожухом выпускного коллектора. Отсоедините вакуумную трубу (фото).
![](https://www.audimanual.ru/img/80/0412.jpg)
![](https://www.audimanual.ru/img/80/0413.jpg)
Модели с впрыском топлива (кроме двигателя РМ)
7. Снимите элемент, как описано в Главе 3.
8. Открутите корпус воздушного фильтра от панели кузова.
Все модели
9. Установка проводится в обратной последовательности.
