Карбюраторные модели (и двигатель РМ с системой Mono-Jetronic)

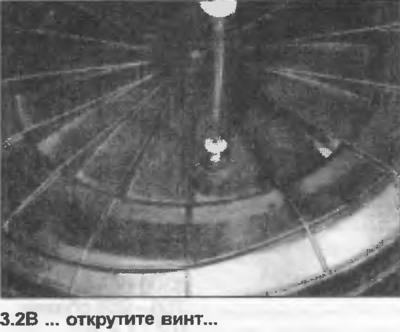

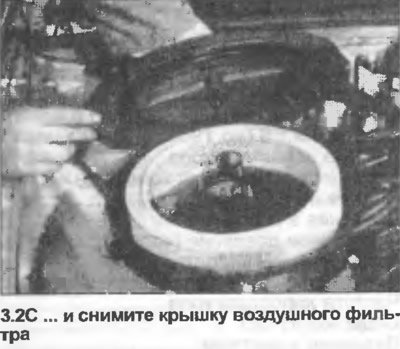

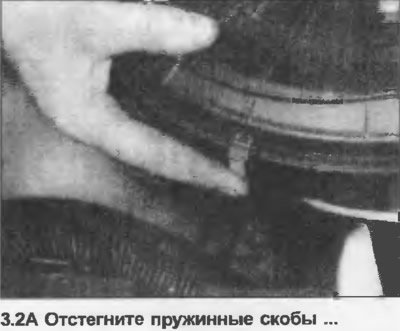

2. Отстегните пружинные скобы на крышке воздушного фильтра. Открутите единственный винт и достаньте покрытие из корпуса воздушного фильтра (фото).
![](https://www.audimanual.ru/img/80/0397.jpg)
![](https://www.audimanual.ru/img/80/0398.jpg)
![](https://www.audimanual.ru/img/80/0399.jpg)
3. Извлеките фильтрующий элемент воздушного фильтра.
4. Вытрите корпус воздушного фильтра и покрытие.
5. Разместите новый элемент в корпусе, затем установите покрытие. Вставьте и зажмите единственный винт защелкните пружинные скобы.
Модели с впрыском топлива (кроме двигателя РМ)

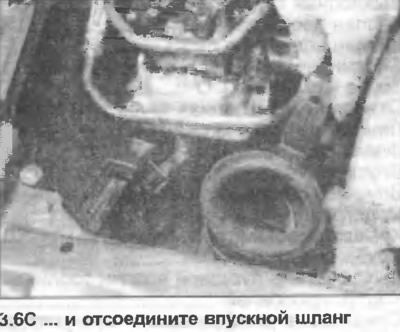

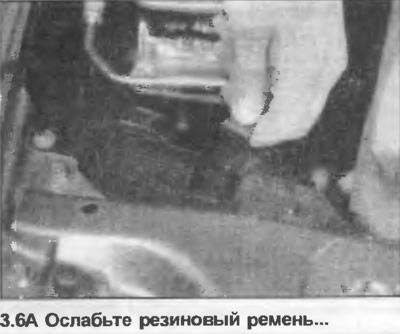

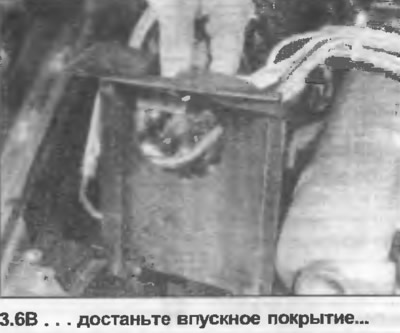

6. Ослабьте резиновый ремень в правом переднем углу моторного отсека, затем достаньте впускное покрытие и отсоедините впускной шланг (фото).
![](https://www.audimanual.ru/img/80/0400.jpg)
![](https://www.audimanual.ru/img/80/0401.jpg)
![](https://www.audimanual.ru/img/80/0402.jpg)

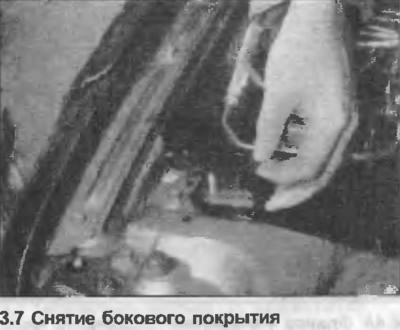

7. Открутите винт и достаньте боковое покрытие (фото).
![](https://www.audimanual.ru/img/80/0403.jpg)

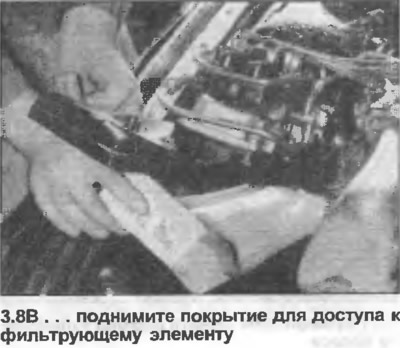

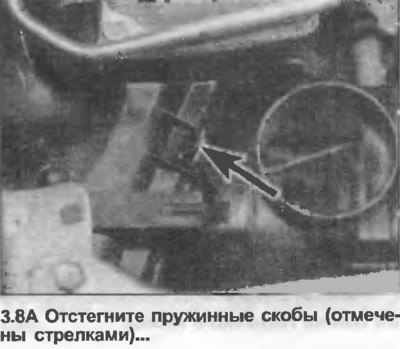

8. Отстегните пружинные скобы, закрепляющие крышку воздушного фильтра, поднимите покрытие из измерителя воздушного потока (фото).
![](https://www.audimanual.ru/img/80/0404.jpg)
![](https://www.audimanual.ru/img/80/0405.jpg)
9. Снимите фильтрующий элемент воздушного фильтра из основной части.
10. Вытрите внутри корпус воздушного фильтра и покрытие.
11. Разместите новый элемент в корпусе, затем установите покрытие, защелкните пружинные скобы.
12 Установите боковое покрытие, впускной шланг и впускное покрытие.
