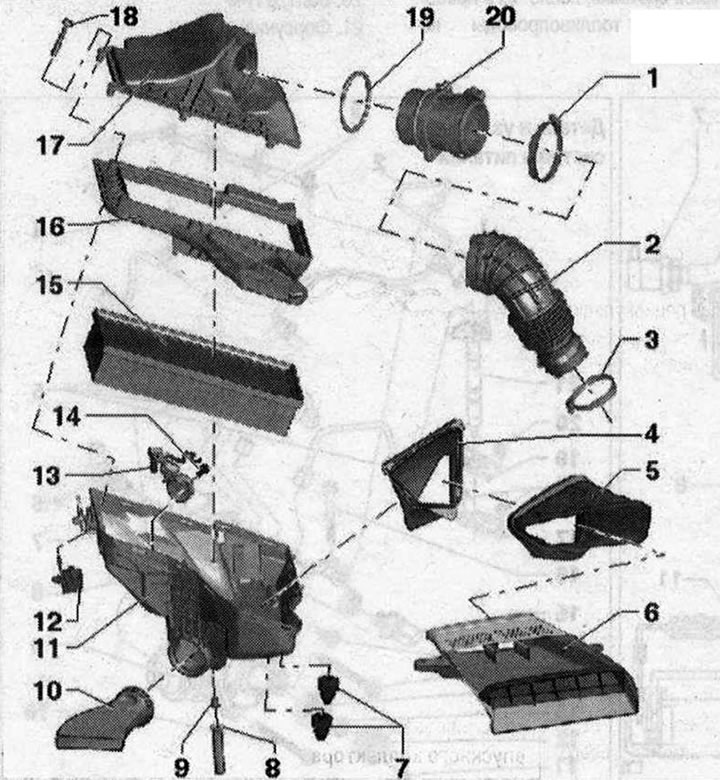

Детали и узлы возд. фильтра 1/3. Хомут, 3.5 Н·м; 2. Воздушный патрубок; 4. Воздуховод, закреплён на корпусе возд. фильтра, очистить воздуховод от грязи и листьев; 5. Воздуховод, очистить воздуховод от грязи и листьев; 6. Воздуховод, затянуть крепление к передней несущей панели моментом 2 Н·м, очистить воздуховод от грязи и листьев; 7. Резиновая втулка; 8. Дренажный шланг, очистить дренажный шланг от грязи и листьев (важно); 9. Направляющая дренажного шланга; 10. Шланг подачи подогретого воздуха (только для стран с холодным климатом), вставить шланг подачи подогретого воздуха до упора в воздушный фильтр и повернуть по часовой стрелке до фиксации; 11. Нижняя часть корпуса возд. фильтра, очистить нижнюю часть корпуса возд. фильтра от соли, грязи, листьев, проверить на наличие засорения и очистить водосток (важно); 12. крепления нижней части корпуса возд. фильтра, зафиксировать, не использовать смазку; 13. Клапан перепускной заслонки возд. фильтра -N275-, с заслонкой впуска воздуха; 14. Болт, клапана перепускной заслонки возд. фильтра -N275-; 15. Фильтрующий элемент, всегда использовать оригинальный фильтрующий элемент, очистить также снегозащитную сетку (если имеется); 16. Насадка нижней части возд. фильтра; 17. Верхняя часть корпуса возд. фильтра, очистить верхнюю часть корпуса возд. фильтра от соли, грязи, листьев; 18. Болт; 19. Уплотн. кольцо, при наличии повреждений заменить; 20. Расходомер воздуха
Детали и узлы возд. фильтра 1/3. Хомут, 3.5 Н·м; 2. Воздушный патрубок; 4. Воздуховод, закреплён на корпусе возд. фильтра, очистить воздуховод от грязи и листьев; 5. Воздуховод, очистить воздуховод от грязи и листьев; 6. Воздуховод, затянуть крепление к передней несущей панели моментом 2 Н·м, очистить воздуховод от грязи и листьев; 7. Резиновая втулка; 8. Дренажный шланг, очистить дренажный шланг от грязи и листьев (важно); 9. Направляющая дренажного шланга; 10. Шланг подачи подогретого воздуха (только для стран с холодным климатом), вставить шланг подачи подогретого воздуха до упора в воздушный фильтр и повернуть по часовой стрелке до фиксации; 11. Нижняя часть корпуса возд. фильтра, очистить нижнюю часть корпуса возд. фильтра от соли, грязи, листьев, проверить на наличие засорения и очистить водосток (важно); 12. крепления нижней части корпуса возд. фильтра, зафиксировать, не использовать смазку; 13. Клапан перепускной заслонки возд. фильтра -N275-, с заслонкой впуска воздуха; 14. Болт, клапана перепускной заслонки возд. фильтра -N275-; 15. Фильтрующий элемент, всегда использовать оригинальный фильтрующий элемент, очистить также снегозащитную сетку (если имеется); 16. Насадка нижней части возд. фильтра; 17. Верхняя часть корпуса возд. фильтра, очистить верхнюю часть корпуса возд. фильтра от соли, грязи, листьев; 18. Болт; 19. Уплотн. кольцо, при наличии повреждений заменить; 20. Расходомер воздуха
