Снятие топливного насоса высокого давления (Audi Q5 Typ 8R)

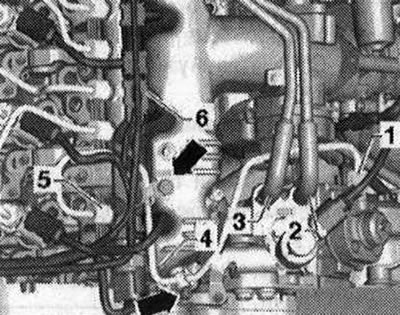

Снять зубчатый ремень с зубчатых шкивов распредвала и ТНВД. Снять разъём клапана дозирования топлива «N₂90». Снять топливопровод высокого давления «4» для этого открутить накидные гайки ТНВД «1» и топл. рампы «5». Выкрутить винты крепления «стрелки» топливопровода высокого давления.



Отсоединить топливопроводы «2» и «3» от ТНВД. Выкрутить винты «стрелки» кронштейнов топливопроводов. Не допускать перегибов топливопроводов. Снять зубчатый шкив с ТНВД.

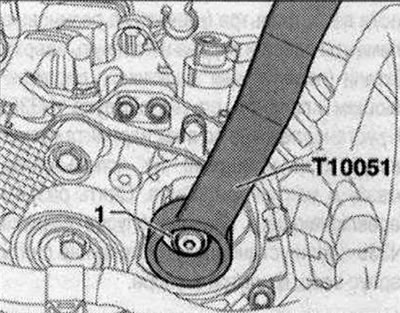

Удерживая ступицу ТНВД с помощью упора «Т10051», ослабить затяжку гайки её крепления «1».

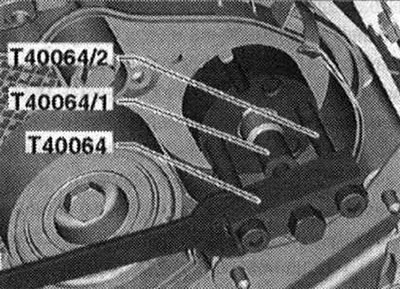

Установить съёмник «Т40064» с упором «Т40064/1» и пальцем «Т40064/2» так, как показано на рисунке, и снять ступицу с ТНВД. При необходимости использовать для удержания гаечный ключ на 24 мм.

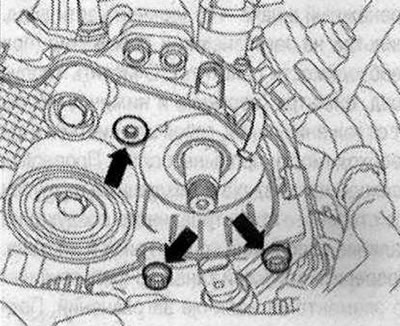

Выкрутить болты крепления «стрелки» ТНВД. Осторожно снять ТНВД.

Установка

Установка в обратном порядке. Установить зубчатый ремень насоса высокого давления. Установить трубопроводы высокого давления. Перед первым пуском двигателя насос высокого давления необходимо заполнить топливом. Работа насоса "всухую" недопустима.
