Бензиновый двигатель 2,5-I-V6-TDI
Если топливный насос не работает, необходимо провести следующую проверку.
Для проверки соберите и подсоедините электрическую схему в соответствии с рисунком 4А.14.

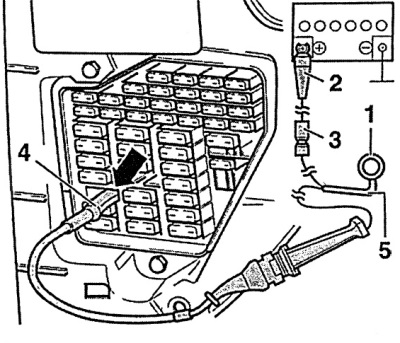

Рис. 4А.14. Приспособления необходимые для проверки цепи питания топливного насоса
1 - выключатель,
2 - зажим типа «Крокодил» (с проводом, обеспечивающим подсоединение к аккумуляторной батарее),
3 - подвижный предохранитель на 8 Ас проводами,
4 - одноконтактный электрический разъем (подсоединяется вместо предохранителя топливного насоса),
5 - двухжильный провод сечением 1,5 мм² и длиной 5м.
Извлеките предохранитель №28 (защищает топливный насос) в блоке предохранителей.
Подсоедините электрический разъем 4 (рис. 4А.14) к правому контакту гнезда предохранителя.
Подсоедините провод с зажимом типа «Крокодил» к положительной клемме аккумуляторной батареи.
При включении выключателя 1 (рис. 4А.14) топливный насос должен работать.
