Регулировка механизма управления переключением передач (Audi 100 С3)

КП типа 016

Проверка регулировки положения рычага управления переключением передач

Включите I передачу.

Потяните рычаг переключения передач влево. Отпустите рычаг - под действием пружины он должен переместиться в обратном направлении примерно на 5-10 мм.

Проделайте такую же операцию, включив V передачу и подав рычаг вправо: пружина также должна переместить рычаг влево примерно на 5-10 мм.

Убедитесь в том, что при включении I или V передачи рычаг переключения передач смещается назад примерно на 5-10 мм. При большем ходе отрегулируйте его за счет бокового перемещения подвижного упора в овальных отверстиях.

Регулировка механизма управления переключением передач

Снимите рукоятку рычага переключения передач и чехол.

Установите рычаг переключения передач в нейтральное положение.

Отсоедините от сферической головки рычага штока выбора передач нижнюю часть тяги привода переключения передач.

Снимите соединительную тягу.

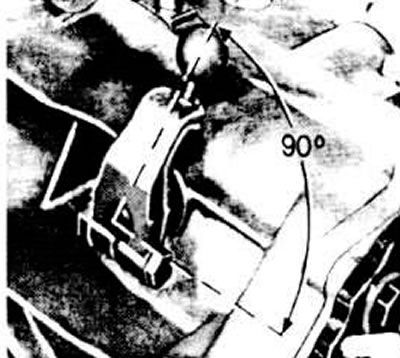

Отрегулируйте положение рычага штока выбора передач, как показано на фото. Затяните установочный болт, при этом конец рычага, имеющий насечку, должен быть на одном уровне со штоком выбора передач.

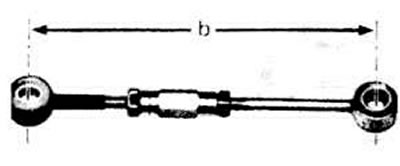

Отрегулируйте длину «b» (см. фото) между центрами отверстий наконечников соединительной тяги, равную 134 мм.



Наденьте наконечник нижней части тяги привода переключении передач на сферическую головку рычага штока выбора передач.

Поставьте на место соединительную тягу.

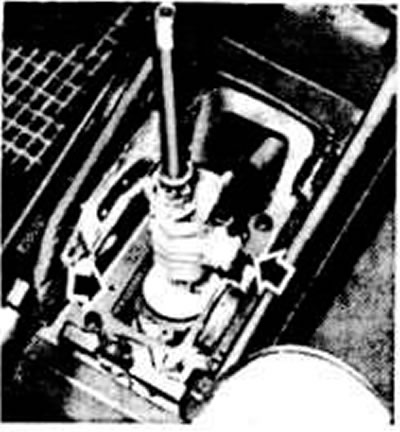

Совместите центровочные отверстия упора и опоры рычага переключения передач и затяните болты (см. фото).



Ослабьте стяжной хомут.

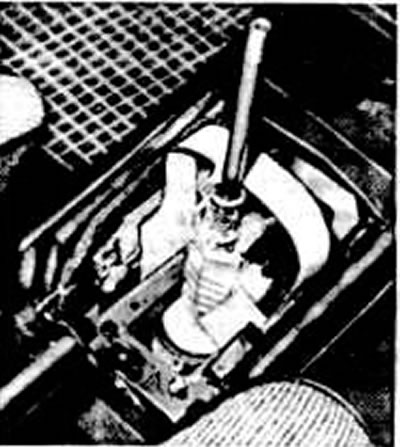

Установите шаблон 3048, для чего вставьте шпильки шаблона сначала в свободные отверстия справа, затем слева.




Проверьте, находится ли шток выбора передач с правой стороны коробки передач в нейтральном положении.

Снимите шаблон.

Проверьте правильность регулировки положения рычага переключения передач.

Поставьте на место чехол и рукоятку рычага переключения передач.

КП типа 012

Регулировка механизма управления переключением передач

Установите рычаг переключения передач в нейтральное положение.

Снимите рукоятку рычага переключения передач и облицовочный колпак рычага.

Ослабьте болт крепления оси вилки заднего хода к передней нажимной тяге (метка «А» на рисунке).

Установите рычаг переключения передач в вертикальное положение.

Переместите рычаг переключения передач так, чтобы выступы упора сферической головки отстояли на одинаковое расстояние от корпуса шарнира.

Затяните болт крепления оси вилки заднего хода к передней нажимной тяге.

Поставьте на место облицовочный колпак и рукоятку рычага.
