Проверка положения рычага переключения передач
Включить I передачу.
Сдвинуть рычаг переключения передач до упора влево.
Отпустить рычаг, замерив величину его перемещение, которое должно быть в пределах 5-10 мм.
Регулировка привода переключения передач
Действуя снизу автомобиля, ослабите крепление вилки тяги привода переключения передач.
Снять рукоятку рычага переключения передач и защитный чехол
Открепить колпак сферической головки рычага переключения передач и выровнять установочные метки.
Установить регулировочном шаблон VW 3014.
Выдвинуть до упора вперед рычаг переключения передач и ползун привода и затянуть зажимную втулку.
Вывести рычаг переключения передач на линию III передачи и затянуть гайку болта вилки тяги привода переключения передач, действуя снизу автомобиля.
Снять регулировочный шаблон и проверить величину перемещения рычага переключения передач, как указано выше. Если оно незначительно отличается от номинального. уточнить регулировку, перемещая колпак сферической головки рычат а переключения передач в овальных прорезях для болтов крепления.

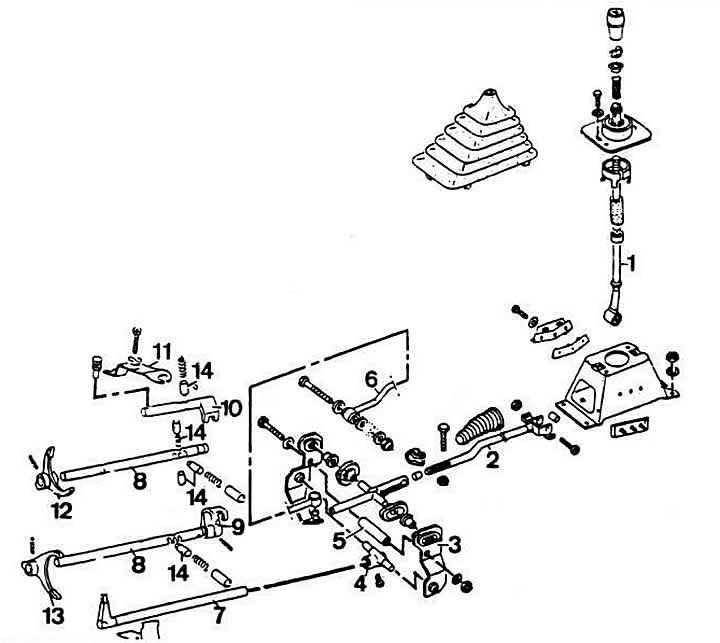

Детали механизма управления переключением передач: 1 — рычаг переключения передач; 2 — тяга привода переключения передач; 3 — скобы передаточного звена; 4 — соединительный тройник; 5 — распорная втулка; 6 — нажимная тяга; 7 — шток выбора передач; 8 — штоки вилок; 9 — поводок штока вилки; 10 — шток вилки включения заднего хода; 11 — рычаг привода промежуточной шестерни заднего хода; 12 — вилка переключения III и IV передач; 13 — вилка переключении I и II передач; 14 — фиксаторы.
