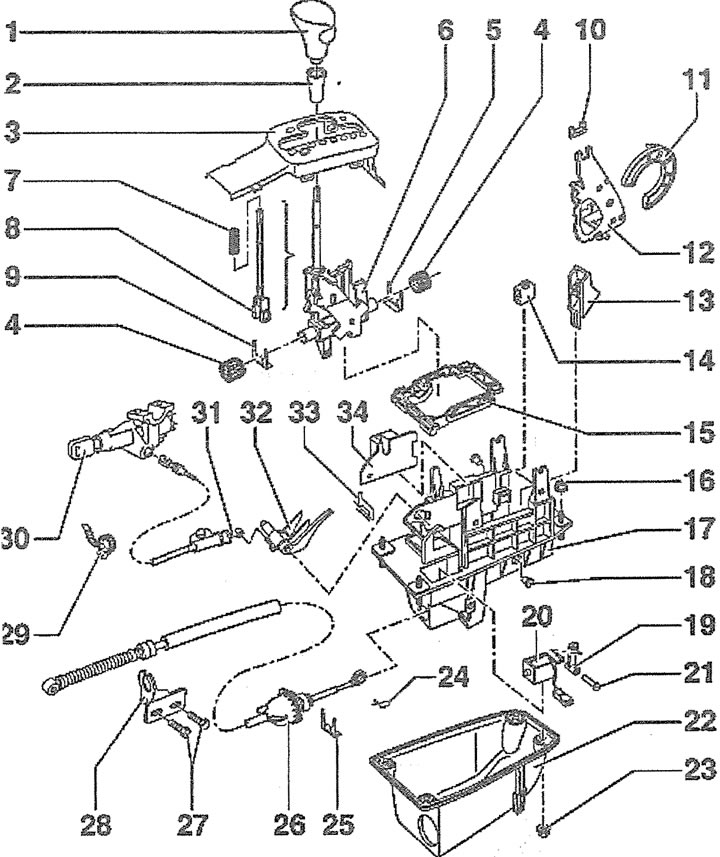

3.0. Механизм управления автоматической коробкой передач:
1 - рукоятка рычага управления АКПП
2 - втулка рычага
3 - верхняя накладка механизма управления АКПП
4 - втулки кронштейна рычага управления
5, 9 - стопорные зажимы
6 - кронштейн рычага управления
7 - пружина
8 - шток рычага с кулисой
10 - упор
11 - зубчатый кронштейн
12 - рычаг троса выбора передач
13 - собачка с роликом
14 - собачка с роликом режима Tiptronic
15 - опорная рамка
16 - гайка. Момент затяжки 10 Нм
17 - опорный кронштейн механизма управления
18 - палец
19 - собачка троса выбора передач
20 - магнит
21 - палец
22 - поддон
23 - гайка. Момент затяжки 10 Нм
24 - зажим
25 - зажим
26 - трос выбора передач
27 - болты опорного кронштейна троса выбора передач. Момент затяжки 23 Нм
28 - опорный кронштейн троса выбора передач
29 - хомут
30 - замок зажигания
31 - тяга блокировки АКПП
32 - рычаг блокировки АКПП
33 - зажим
34 - опорный кронштейн рычага режима Tiptronic
