Разборка
Включите II передачу и спрессуйте второе внутреннее кольцо двухрядного конического роликоподшипника с шестерней I передачи.
Спрессуйте синхронизатор I и II передач с шестерней II передачи.
Снимите стопорное кольцо шестерни IV передачи.
Спрессуйте шестерню IV передачи.
Спрессуйте конический роликоподшипник.
Сборка
Установите конический роликоподшипник.
С помощью пресса напрессуйте до упора шестерню IV передачи широким буртиком в сторону ведущей шестерни главной передачи, предварительно нагрев ее на нагревательной плите до температуры 120°C.

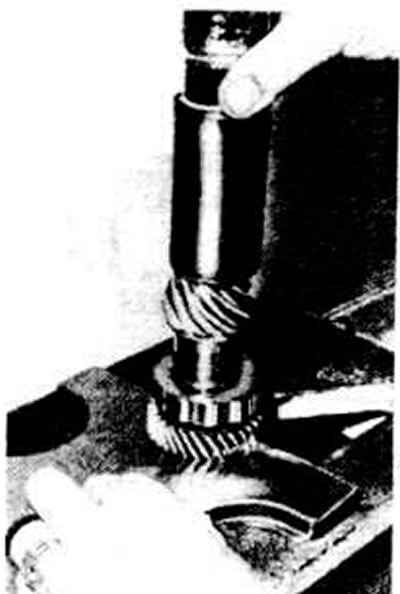

Напрессовка шестерни IV передачи с помощью пресса на вторичный вал
Установите стопорное кольцо шестерни IV передачи наибольшей толщины из поставляемых в запасные части (см. подраздел «Детальные технические характеристики»).
С помощью пресса напрессуйте до упора шестерню III передачи широким буртиком в сторону шестерни IV передачи, предварительно нагрев ее,как и шестерню IV передачи, да температуры 120°C.
Рассчитайте толщину стопорного кольца шестерни III передачи. Для этого измерьте зазор между торцом шестерни и пояском вала с помощью щупа. Установите стопорное кольцо толщиной 1,50 мм, если измеренный зазор менее 1,60 мм, и стопорное кольцо толщиной 1,60 мм, если он равен или превышает 1,60 мм.

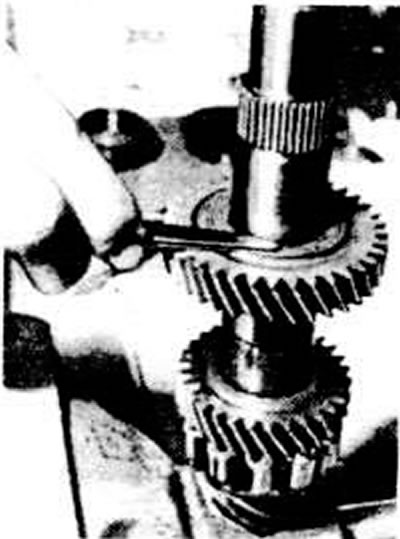

Измерение осевого зазора шестерни III передачи вторичного вала
Проверьте осевой зазор между торцами блокирующих колец и торцами зубчатых венцов синхронизаторов шестерен I и II передач, который должен быть не менее 0,5 мм. Если зазор меньше, замените блокирующие кольца.
Установите на вал игольчатый подшипник и скользящую шестерню II передачи.
Соберите скользящую муфту со ступицей синхронизатора I и II передач, направив паз ступицы в сторону шестерни I передачи.
Установите сухари и наденьте пружины, располагая их разъемы через 120' и введя изогнутые концы пружин в выемки сухарей.
С помощью пресса напрессуйте на вал синхронизатор I и II передач, направив паз ступицы в сторону шестерни I передачи.
Напрессуйте внутреннее кольцо игольчатого подшипника шестерни I передачи, шестерню I передачи, второе внутреннее кольцо двухрядного конического роликоподшипника.

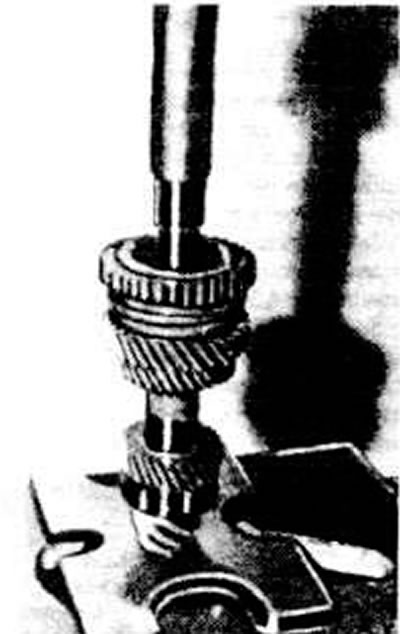

Напрессовка внутреннего кольца игольчатого подшипника шестерни I передачи вторичного аала
