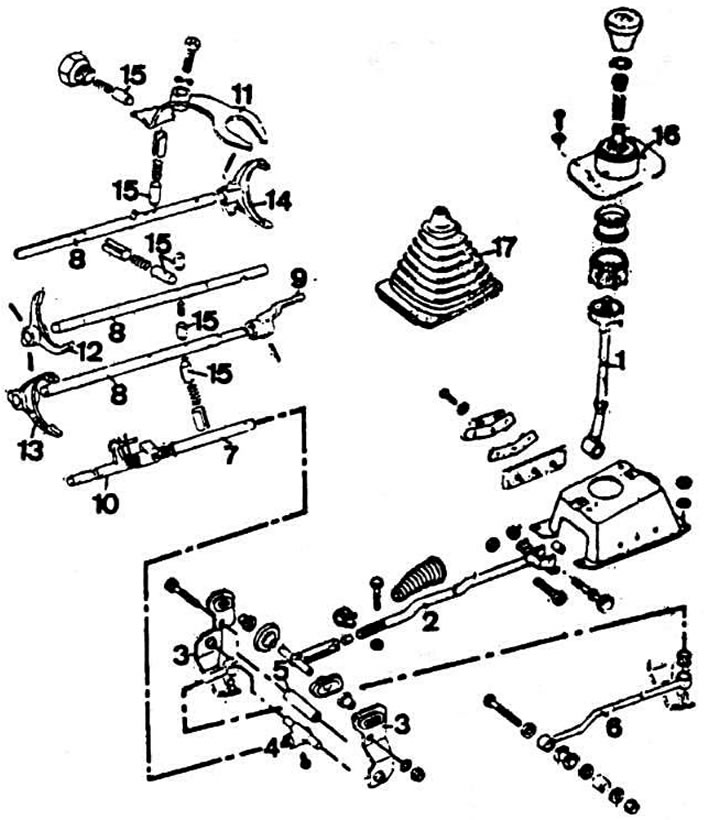

Детали механизма управления переключением передач пятиступенчатой коробки передач типа 013 и 093: 1 - рычаг переключения передач; 2 - тяга привода переключения передач; 3 - скобы передаточного звена; 4 - соединительный тройник; 5 - распорная втулка; 6 - нажимная тяга; 7 - шток выбора передач; 8 - штоки вилок; 9 - поводок штока вилки I и II передач; 10 - фиксатор заднего хода и рычаг привода; 11 - рычаг привода промежуточной шестерни заднего хода; 12 - вилка переключения III и IV передач; 13 - вилка переключения I и II передач; 14 - вилка включения V передачи; 15 - толкатели фиксаторов; 16 - колпак сферической головки рычага переключения передач; 17 - чехол
