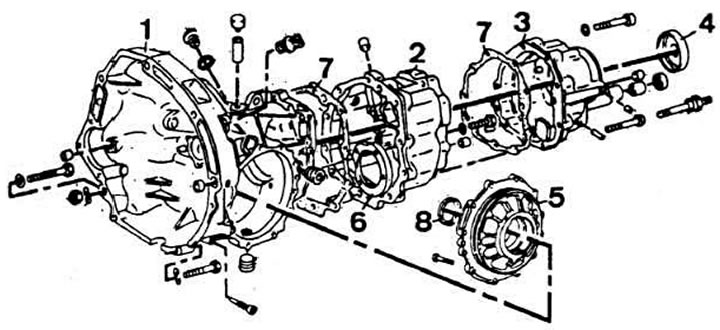

Детали картера пятиступенчатой коробки передач типов 013 и 093: 1 - картер сцепления; 2 - картер коробки передач; 3 - задняя крышка картера коробки передач; 4 - заглушка задней крышки картера коробки передач; 5 - крышка дифференциала; 6 - запорное кольцо заднего подшипника вторичного вала; 7 - прокладки; 8 - сальник

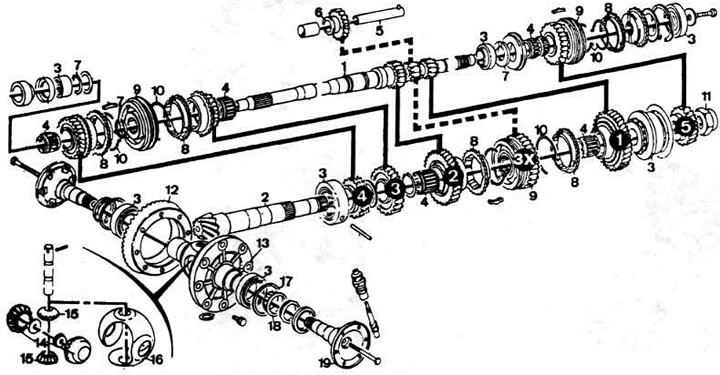

Детали пятиступенчатой коробки передач типов 013 и 093: 1 - первичный вал; 2 - вторичный вал; 3 - подшипники; 4 - игольчатые подшипники скользящих шестерен; 5 - ось промежуточной шестерни заднего хода; 6 - промежуточная шестерня заднего хода; 7 - стопорные кольца; 8 -блокирующие кольца синхронизаторов; 9 - синхронизаторы; 10 - пружины синхронизаторов; 11 - гайка заднего конца вторичного вала; 12 - ведомая шестерня главной передачи; 13 - коробка дифференциала; 14 - полуосевые шестерни; 15 - сателлиты; 16 - опорная обойма; 17 - регулировочное кольцо подшипника дифференциала; 18 - ведущая шестерня привода спидометра; 19 - выходной вал дифференциала
