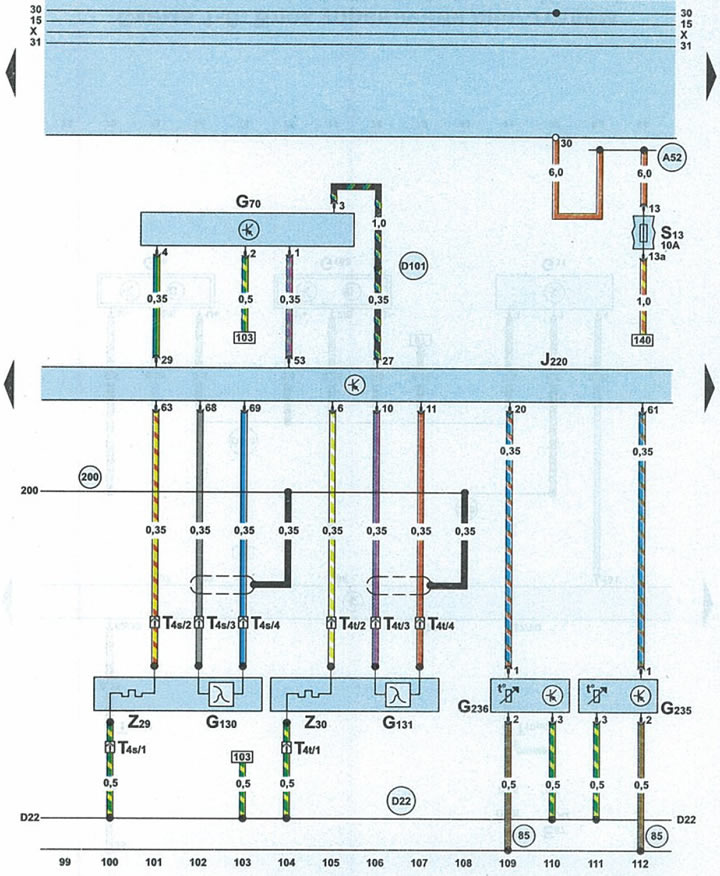

Schemat 1-8. Jednostka sterująca silnika, czujnik masowego przepływu powietrza
G70 | czujnik przepływu masy powietrza |
G130 | główna sonda lambda 1 (po katalizatorze) |
G131 | główna sonda lambda 2 (po katalizatorze) |
G235 | czujnik temperatury spalin 1 |
G236 | czujnik temperatury spalin 2 |
J220 | jednostka sterująca silnika |
S13 | bezpiecznik |
T4s | Główna sonda lambda 1 zielona wtyczka 4-pinowa |
T4t | 4-pinowa brązowa wtyczka do głównej sondy lambda 2 |
Z29 | grzałka głównej sondy lambda 1 |
Z30 | grzałka głównej sondy lambda 2 |
85 | połączenie 1 sek «waga» (-) w wiązce przewodów komory silnika |
200 | połączenie z «waga» (-) (zastawianie) w wiązce przewodów komory silnika |
A52 | połączenie 2 potencjał dodatni (terminal 30) w wiązce przewodów tablicy rozdzielczej |
D22 | połączenie przewodów przez bezpiecznik 34 w wiązce przewodów po prawej stronie komory silnika |
D101 | złącze 1 w wiązce przewodów w komorze silnika |
