ТО № 13
Сильно натянутый ремень может растянуться, что нарушает его прорезиненную ткань.

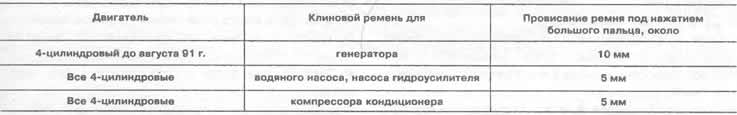

При умеренном нажатии большим пальцем на клиновой ремень его можно продавить между двумя шкивами следующим образом:
Если установлен новый клиновой ремень, следует проконтролировать его натяжение примерно через 100 км и при необходимости дозатянуть; новые ремни поначалу вытягиваются сильнее.
Натяжение поликлинового ремня
Поликлиновой ремень 4-цилиндрового двигателя модели, выпущенной с сентября 91 г., при контроле придется натягивать заново. Так что нужно ослабить ремень и установить натяжение по схеме, описанной в следующем абзаце.

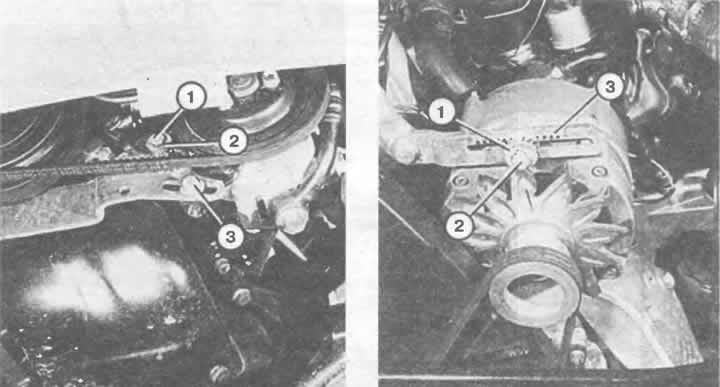

Натяжение клинового ремня 4-цилиндрового двигателя:
Слева: клиновой ремень насоса гидроусилителя рулевого механизма.
1 — зажимной болт;
2 — регулировочная гайка с зубчатым венцом.
3 — предохранительный болт;
Справа: клиновой ремень генератора.
1 — регулировочная гайка с зубчатым венцом;
2 — зажимной болт;
3 — регулировочная планка.
Поликлиновой ремень 5- и 6-цилиндрового двигателей всегда имеет правильное натяжение благодаря автоматическому устройству натяжения.
