Головка блоку циліндрів (показано ліворуч). Двигун дизельний 2,5 л
- 1 — ліва головка блоку циліндрів. Увага: Головки циліндрів дизельних двигунів не допускаються до обробки
- 2 — Прокладка кришки ГБЦ. Замініть у разі пошкодження або протікання. Перед установкою переходу їх змащують герметиком
- 3 — Болт кріплення головки циліндрів*
- 4 — Кришка ГБЦ. Якщо прокладки інжектора пошкоджені, замініть кришку головки блоку циліндрів
- 5 — Стопорне кільце. У разі пошкодження замініть
- 6 — Печатка. У разі пошкодження замініть
- 7 — Кришка
- 8 — паливопроводи, 30 Нм. Замінити в комплекті. Не деформуватися
- 9 — Зворотний трубопровід
- 10 — Кільце ущільнювальне*
- 11 — порожнистий болт, 5 Нм
- 12 — Вхідний трубопровід
- 13 — болт, 10 Нм. Затягується хрест-навхрест в кілька прийомів
- 14 — Ущільнювальна прокладка*
- 15 — Втулка кріпильна 2 шт. Стежте, щоб гільза не потрапила у впускні канали
- 16 — горіхи, 10 Нм. Затягується хрест-навхрест в кілька прийомів
- 17 — Теплозахисний лист
- 18 — болт, 10 Нм
- 19 — Вакуумний насос підсилювача гальм
- 20 — Ущільнювальне кільце вакуумного насоса
- 21 — Прокладка ГБЦ. Має різну товщину. Номер деталі повинен вказувати на головку блоку циліндрів
*) необхідно замінити.

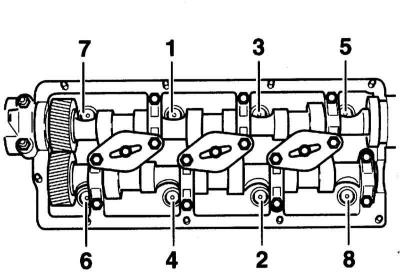

Послідовність затягування болтів головки блоку циліндрів показана на малюнку нижче.
Порядок затягування болтів кріплення головки циліндрів
Відкручування відбувається в зворотному порядку від 8 до 1.
Зусилля докладаються в Технічні характеристики.
(Основою для тексту послужили матеріали із сайту AUDIMANUAL.ru)
