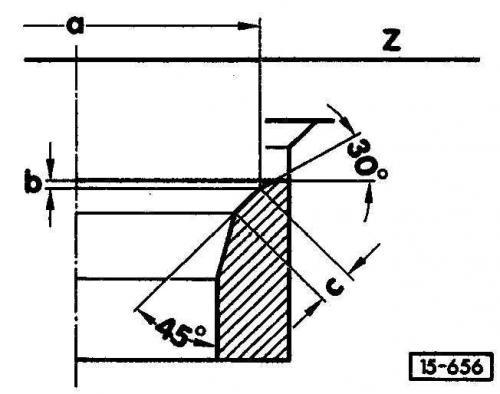

Седиште усисног вентила

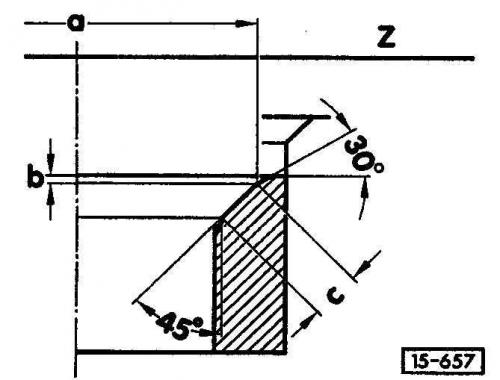

Седиште издувног вентила

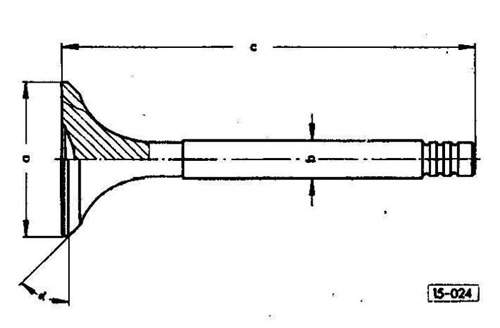

Димензије вентила
Седишта вентила која показују знаке хабања или утицаја сагоревања могу се поново обрадити све док се одржава максимална дозвољена димензија поновне обраде. Ако је ова величина прекорачена, компензатор зазора хидрауличног вентила престаје да обавља своје функције. У овом случају треба заменити главу цилиндра. Седишта вентила су увек претходно обрађена како би се обезбедила беспрекорна радна површина. Седишта вентила се могу поправити коришћењем уобичајених алата у радионици. За завршну обраду су потребни развртачи. Пошто руковање овим алатима захтева одређену вештину, посао треба обавити у радионици.
Упозорење: Изводна седишта су опремљена додатним сужењем. Приликом обраде, обавезно обратите пажњу да не оштетите радијус сужења.
Одређивање највеће дозвољене величине додатне обраде

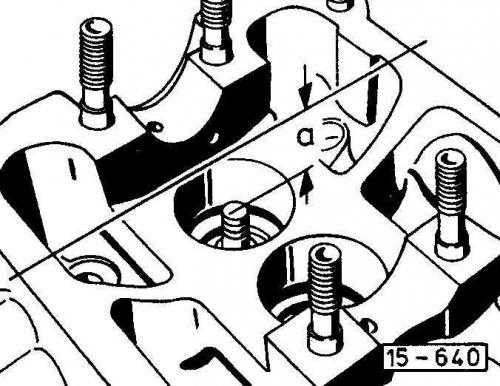

1. Уметните вентил и чврсто га притисните на седиште.
2. Измерите растојање – а – између краја вретена вентила и равни контактне површине главе цилиндра.
3. Минималне дозвољене вредности растојања су а (погледајте табелу).
Да би се добила максимална дозвољена величина додатне обраде, потребно је од измерене удаљености одузети минималну дозвољену вредност – а.
Дакле:
(Е мм = измерено растојање – а) = (Е мм = минимална дозвољена вредност растојања – а) = (Е мм = максимална дозвољена величина прераде (б)).
Минималне дозвољене вредности растојања су а
| Мотор | Улазни вентил | Издувни вентил |
|
2,8 л (30 вентила)
|
32,2 мм 1)
|
33,0 мм
|
|
2,6/ 2,8 л (12 вентила)
|
33,8 мм
|
34,1 мм
|
1) Средњи улазни вентил: 33,2 мм
Угао и ширина седишта вентила
| Мотор | Улазни вентил | Издувни вентил |
|
а =
|
39,2 мм (/)
|
32,4 мм (/)
|
|
ц =
|
2,0 мм
|
2,4 мм
|
б – максимална дозвољена величина додатне обраде (израчуната)
З – доња контактна површина главе цилиндра
300 – горњи угао корекције
450 – угао скошења седишта вентила
6-цилиндарски бензински мотор: а = мак. 3,5 мм; б = мин. 0,5 мм; а = 450.
