Spis treści: Przednie kierunkowskazy,… ↓ Światła przeciwmgielne ↓ Tylne światła zespolone w klapie… ↓ Tylne światła zespolone w zderzaku ↓
Uwaga: Podczas wymiany lamp należy postępować zgodnie z instrukcjami podanymi przed tym podrozdziałem "Wymiana żarówek reflektorów".
Przednie kierunkowskazy, kierunkowskazy powtarzające
1. W modelach z kierunkowskazami LED ich demontaż jest możliwy po zdjęciu osłony zderzaka (zobacz rozdział 10). Odłącz złącze (4 na ilustracji), odkręcić śruby (1 i 5), pociągnąć obudowę wskaźnika (2) do góry (strzałka) i odczepić zaczepy prowadzące (3).

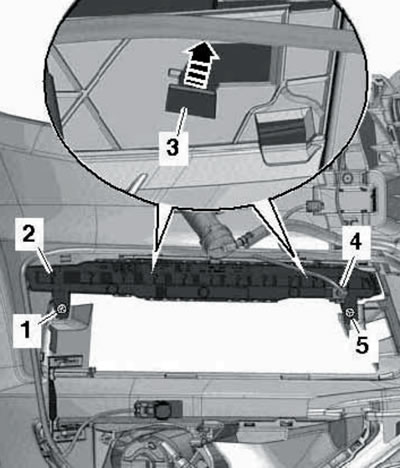

6.1. Demontaż kierunkowskazu LED.

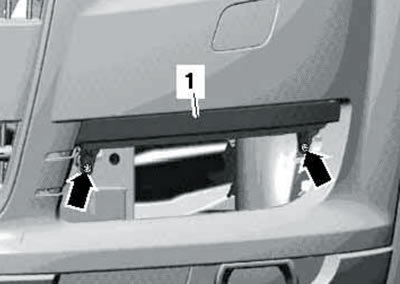

2. W modelach z kierunkowskazem połączonym ze światłem postojowym, aby go wyjąć, należy zdjąć osłonę znajdującą się pod nim, odkręcić śruby (1 na ilustracji), wyciągnij wskaźnik i odłącz złącza z tyłu.
6.2. Elementy mocujące zespół kierunkowskazów i świateł postojowych.
Po wyjęciu lampy można je wymienić.
3. Powtarzacze kierunkowskazów wbudowane są w zewnętrzne lusterka wsteczne.
Światła przeciwmgielne
4. Naciśnij klipsy i zdejmij osłonę światła przeciwmgielnego ze zderzaka. Aby wyjąć światło przeciwmgielne, odkręć trzy śruby mocujące je (zobacz ilustrację) i odłącz instalację elektryczną.

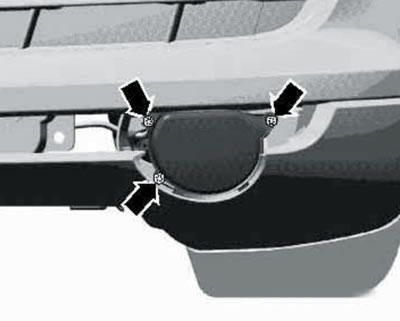

6.4. Śruby mocowania reflektora przeciwmgłowego (do 2009 r.; później - podobnie).
Podczas montażu dokręć śruby momentem 2 Nm. Po montażu wyreguluj światło przeciwmgielne (zobacz sekcję 4).
5. Po wyjęciu światła przeciwmgielnego można wymienić żarówkę. W niektórych modelach żarówka jest osłonięta obudową.
Tylne światła zespolone w klapie bagażnika
6. Szczegóły montażu tylnych świateł zespolonych w klapie bagażnika pokazano na ilustracji.

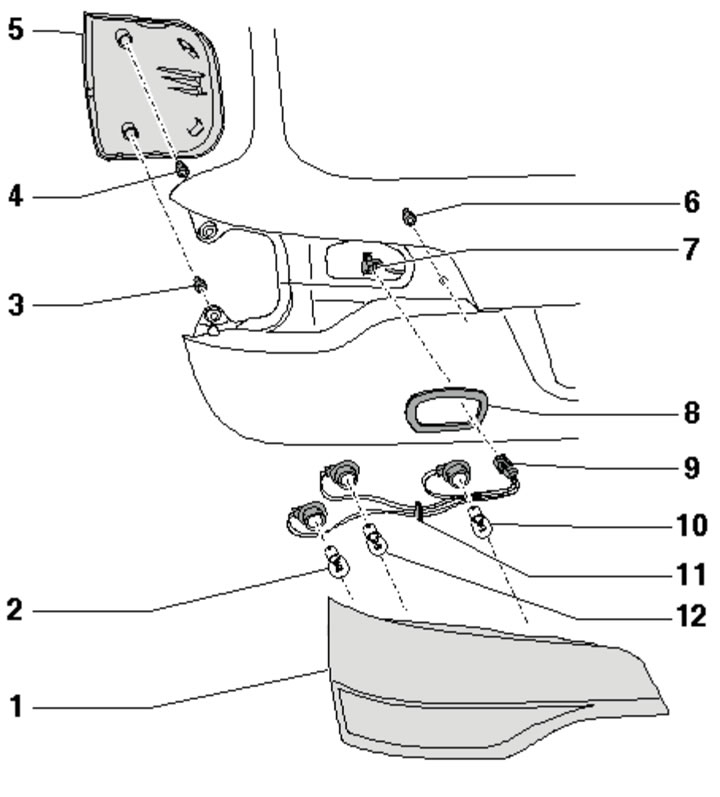

6.6. Szczegóły montażu tylnej lampy zespolonej w klapie bagażnika:
1 - Latarnia;
2 - Lampa kierunkowskazu 21 W;
3, 4, 6 - Nakrętka, 3,5 W;
5 - Pokrywa;
7 - Złącze elektryczne;
8 - Uszczelka samoprzylepna;
9 - Złącze głównego wkładu;
10, 12 - Żarówka światła postojowego/hamulcowego, 21 W;
11 - Uchwyt do przewodów elektrycznych.
7. Aby wyjąć tylne światło, zdejmij osłony klapy bagażnika (zobacz rozdział 11), daj mi orzechy (1 na ilustracji) i odłącz złącze (2).

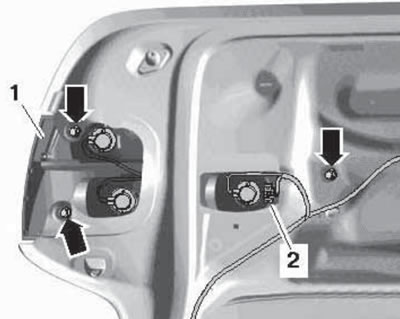

6.7. Elementy mocujące i złącza światła zespolonego tylnego.
8. Aby uzyskać dostęp do lamp, wystarczy zdjąć odpowiednią osłonę z tylnej klapy (zobacz ilustracje) i odkręcić wkład.

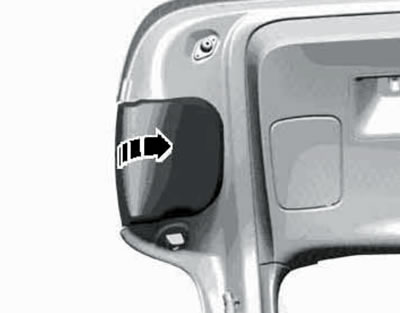

6.8a. Zdejmowanie zewnętrznej osłony latarni.

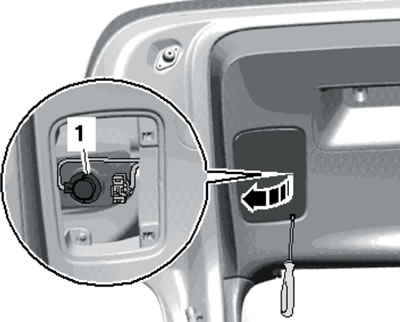

6.8b. Zdejmowanie wewnętrznej osłony latarni.
Tylne światła zespolone w zderzaku
9. Szczegóły montażu tylnych świateł zespolonych w zderzaku pokazano na ilustracji.

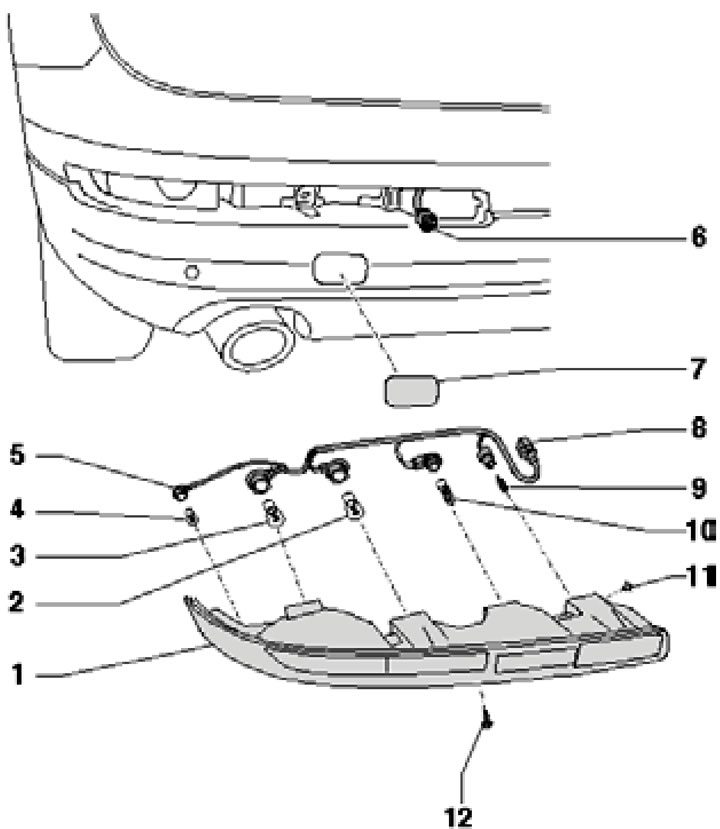

6.9. Szczegóły montażu tylnej lampy zespolonej w zderzaku:
1 - Latarnia;
2 - Żarówka światła postojowego/hamulcowego, 21 W;
3 - Lampa kierunkowskazu 21 W;
Żarówka 4-3W, tylko modele amerykańskie;
5 - Uchwyty lamp;
6 - Złącze elektryczne;
7 - Zaślepka śruby;
8 - Główne gniazdo wkładu;
9 - Żarówka tylnego światła przeciwmgielnego, 21 W;
10 - Żarówka światła cofania W16W;
11 - Uchwyt złącza 8;
12 - Śruba, 2,5 Nm.
10. Aby zdemontować tylne światło, należy zdjąć osłonę zderzaka (7 na ilustracji 6.9), naciskając na jego zewnętrzną stronę. Następnie odkręć śrubę (1 na ilustracji), wyciągnij lampkę (2) z osłony zderzaka i odłącz jej złącze.

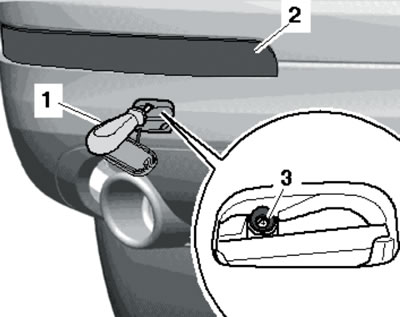

6.10. Elementy mocujące i złącza światła zespolonego tylnego.
11. Po wyjęciu reflektora możesz wymienić żarówki.
