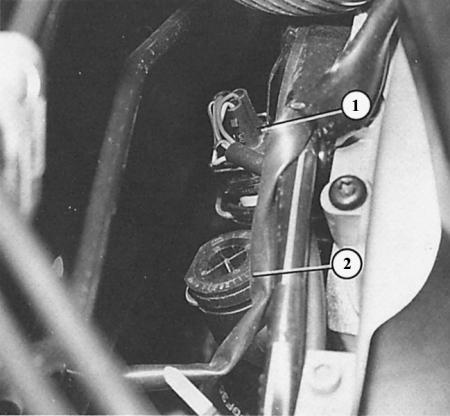

Osjetnik temperature rashladne tekućine (1) u četverocilindričnom motoru nalazi se na stražnjoj strani glave cilindra. Oznaku kontakata senzora pronaći ćete na konektoru. 2 – utikač drugog senzora temperature (sustav klimatizacije).
U motoru sa šest cilindara, senzor temperature rashladne tekućine (2) je uvrnut u cijev rashladne tekućine iza desne glave cilindra. Ovdje se uklanja konektor senzora (1).
Senzor indikatora razine rashladne tekućine (2) ugrađen je na dnu ekspanzijske posude rashladne tekućine (1).
Indikator temperature rashladnog sredstva funkcionira na isti način kao i indikator razine goriva. Uređaj prima struju s pozitivnog priključka kada je paljenje uključeno; vezu s masom osigurava senzor temperature na motoru. Ovaj senzor je promjenjivi otpor koji omogućuje prolaz veće struje dok se zagrijava, tako da se više struje šalje u instrument i igla se pomiče dalje. Dva različita senzora temperature kombinirana su u jednom kućištu. Prvo, senzor temperature rashladnog sredstva sustava ubrizgavanja (kontakti 1 i 3) i drugo, senzor koji je ovdje spomenut (kontakti 2 i 4).
Savjet: Ako je temperatura rashladne tekućine previsoka, upalit će se i trepćuće crveno svjetlo upozorenja. Radom ovog svjetla upravlja mikroprocesor kombiniranog instrumenta. Svjetlo također treperi kada razina rashladne tekućine padne. U automobilima s automatskim sustavom upravljanja pojavljuje se crveni simbol umjesto lampice "Kuhlmittel" – "Rashladno sredstvo".
Poremećaji u radu
Netočna očitanja indikatora temperature rashladnog sredstva (najčešće uz istodobna netočna očitanja količine goriva) omogućuju nam da zaključimo da je mikroprocesor u kombiniranom instrumentu neispravan.
Nedostatak indikacije može biti posljedica neispravnog temperaturnog senzora ili uređaja.
Ako je indikacija ispravna i istovremeno treperi signal alarma, uzrok kvara može biti i u senzoru indikatora razine rashladne tekućine u ekspanzionoj posudi.
Provjera indikatora temperature rashladnog sredstva
1. Odvojite višepinski konektor na senzoru temperature u motornom prostoru.
2. Jednostruki kontakt s senzorom temperature (plavo/smeđa žica) na kontaktu 2 višepinskog konektora produžite ga komadom žice i prislonite na goli metal (uzemljenje). Oznake kontakata nalaze se na konektoru.
3. Nakratko uključite paljenje.
4. Ako se prethodno nepomična strelica indikatora polako pomiče duž ljestvice i kontrolno svjetlo treperi, onda je temperaturni senzor neispravan - zamijenite ga.
5. Ako strelica indikatora ostane nepomična, tada je kvar u žici napajanja, u mikroprocesoru ili u samom uređaju indikatora. Njegovo rastavljanje opisano je na početku poglavlja.
