Зняцце
1. Зніміце заднюю секцыю ахоўнага вечка рухавіка.
2. Паддам кратце перад аўтамабіля, усталюеце яго на падставачныя казлы, зніміце пярэдняе левае кола і пырскавікі (абарону) рухавіка, гл. адпаведны раздзел.

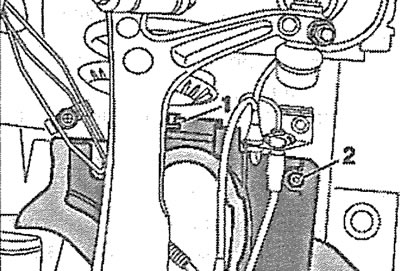

3. Выкруціце ніт 2 мацавання ахоўнага шчытка над левым прывадным валам і зніміце шчыток, вывеўшы з зачаплення 1 (гл. ілюстрацыю).
4.3. Выкруціце ніт 2 мацавання ахоўнага шчытка над левым прывадным валам і зніміце шчыток, вывеўшы з зачаплення 1

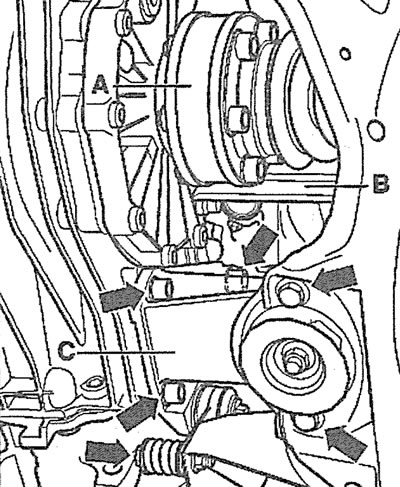

4. Выкруціце балты мацавання левага прываднага вала А да каробкі перадач і зрушыце вал у бок (гл. ілюстрацыю). Вал рэкамендуецца падвязаць да кузава, каб ён не правісаў.
4.4. Выкруціце ніты мацавання левага прываднага вала А да скрынкі перадач і зрушыце вал у бок
5. Адлучыце ад каробкі перадач ахоўны шчыток У (гл. ілюстрацыю 4.4).
6. Выкруціце балты мацавання (гл. стрэлкі на ілюстрацыі 4.4) і зніміце левую апору З каробкі перадач.

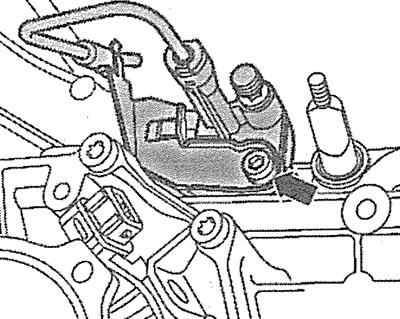

7. Выкруціце ніт мацавання працоўнага цыліндру счаплення (гл. стрэлку на ілюстрацыі) і падайце цыліндр разам з падлучаным трубаправодам назад. Ніт мацавання цыліндру варта замяніць на новы.
4.7. Выкруціце ніт мацавання працоўнага цыліндру счаплення (гл. стрэлку) і падайце цыліндр разам з падлучаным трубаправодам назад

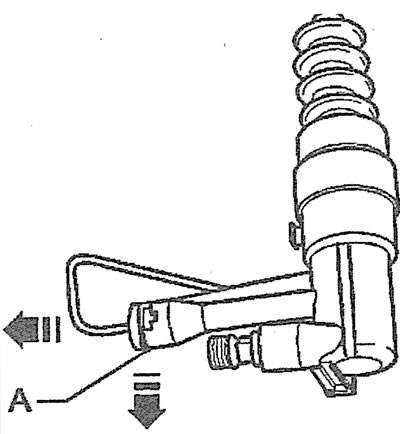

8. Адлучыце ад працоўнага цыліндру счаплення трубаправод, пераціснуўшы папярэдне шланг на ім падыходным заціскам і зняўшы заціск А (гл. ілюстрацыю).
4.8. Адлучыце ад працоўнага цыліндру счаплення трубаправод, зняўшы заціск А
Ўстаноўка
Усталёўка працоўнага цыліндру счаплення выконваецца ў паслядоўнасці, зваротнай яго здыманню. Для аблячэння ўстаноўкі рэкамендуецца ўключыць 6-ю перадачу.

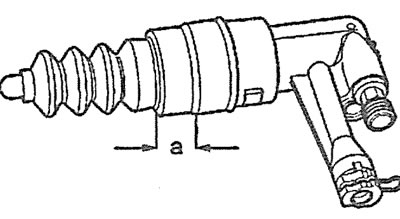

9. Вырабіце перад усталёўкай цыліндру на яго абшэўку ў месцы "а" літыевую змазку, напрыклад, G052150A2 (гл. ілюстрацыю).
4.9. Вырабіце перад усталёўкай цыліндру на яго абшэўку ў месцы "а" літыевую казку
