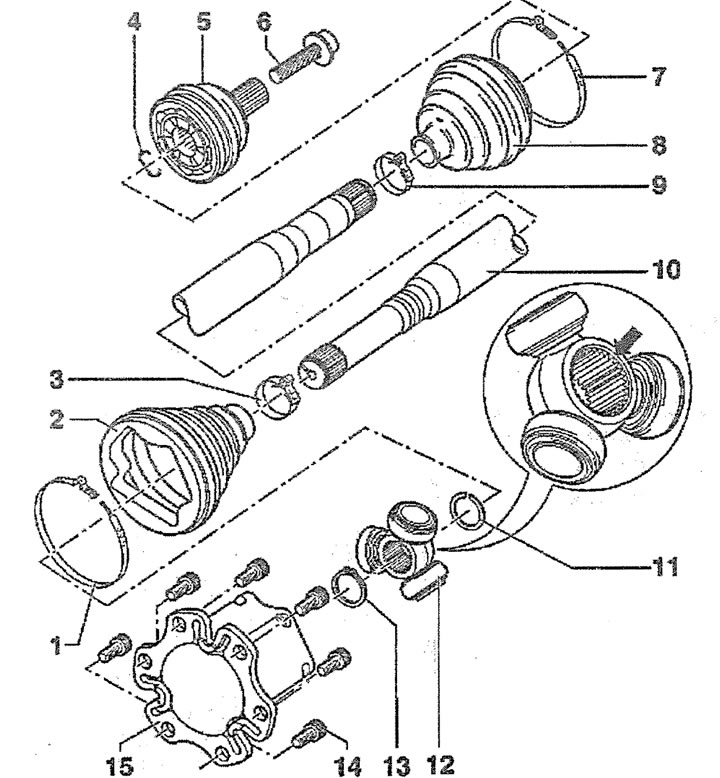

6.0. Прывадны вал і Шрусы:
1 - хамут мацавання чахла ўнутранага Шруса на пасадачным паяску вялікага дыяметра
2 - чахол унутранага Шруса
3 - хамут мацавання чахла ўнутранага Шруса на пасадачным паяску малога дыяметра
4 - стопорное кольца. Падлягае замене пасля кожнага дэмантажу
5 - вонкавы Шрус. Замяняецца толькі ў зборы. Вонкавы дыяметр Шруса залежыць ад тыпу сілавога агрэгата і можа быць 100 мм або 108 мм
6 - ступичный ніт. Падлягае замене пасля кожнага дэмантажу
7 - хамут мацавання чахла вонкавага Шрус на пасадачным паяску вялікага дыяметра
8 - чахол вонкавага Шрус
9 - хамут мацавання чахла вонкавага Шрус на пасадачным паяску малога дыяметра
10 - прывадны вал
11 - стопорное кольца
12 - зорачка Шруса «Трыпод». Фаска шлицевого адтуліны павінна быць звернута да шлицам прываднага вала (гл. стрэлку)
13 - стопорное кольца. Падлягае замене пасля кожнага дэмантажу
14 - ніты мацавання Шруса да скрынкі перадач
15 - корпус унутранага Шруса

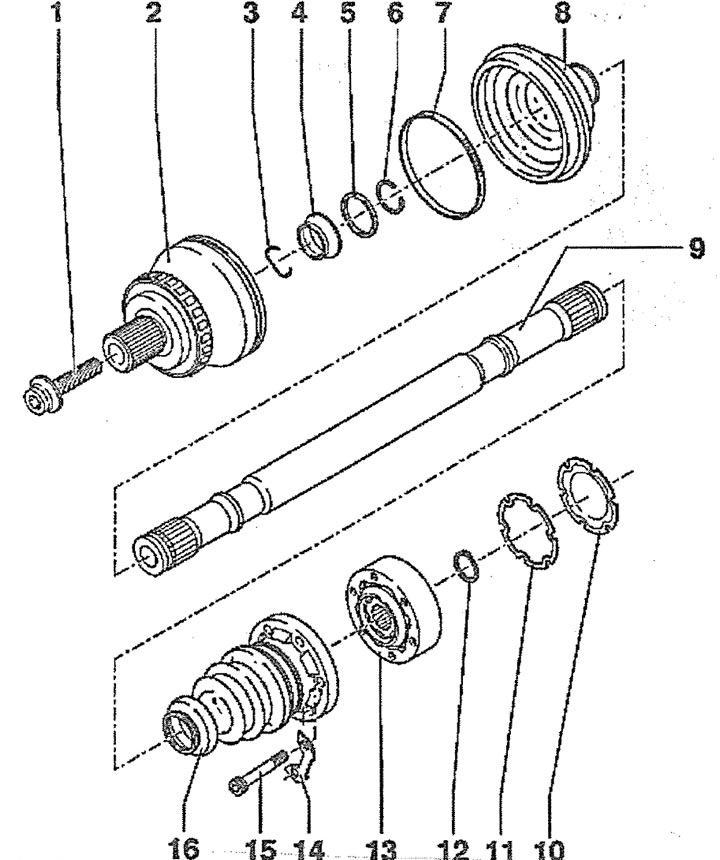

6.0а. Прывадны вал задняга кола:
1 - ступичный ніт М16. Момант зацяжкі 190 Нм + даварот на 180 °. Падлягае замене пасля кожнага дэмантажу
2 - вонкавы Шрус. Замяняецца ў камплекце
3 - стопорное кольца. Падлягае замене пасля кожнага дэмантажу
4 - упартае кольца
5 - пракладка
6 - стопорное кольца. Падлягае замене пасля кожнага дэмантажу
7 - хамут мацавання чахла вонкавага Шрус на пасадачным паяску вялікага дыяметра
9 - прывадны вал
10 - вечка ўнутранага Шруса. Падлягае замене пасля кожнага дэмантажу
11 - ушчыльняльная пракладка
12 - унутраны Шрус. Замяняецца ў камплекце
13 - балансавальная пракладка
15 - ніт М10 з галоўкай пад шматгранны тарцовы ключ. Момант зацяжкі 70 Нм
16 - чахол унутранага Шруса
