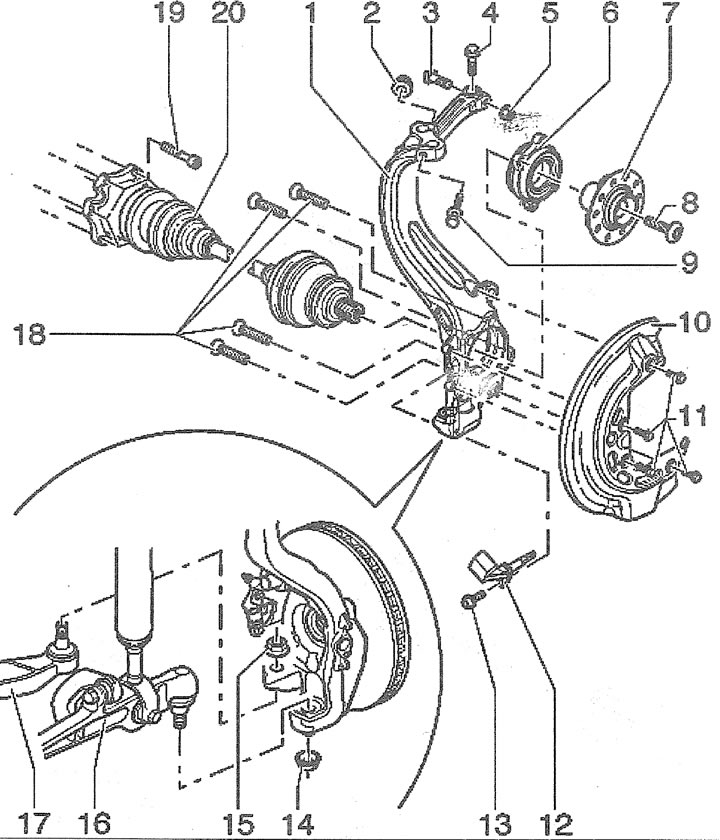

5.0. Паваротны кулак і злучаныя з ім элементы падвескі:
1 - паваротны кулак
2 - шасцігранная гайка стяжного ніта пальцаў шаравых апор верхніх рычагоў
3 - ніт мацавання паваротнага кулака да кузава
4 - шруба рэгулявання сыходжання колаў. Момант зацяжкі 7 Нм
5 - шасцігранная самостопорящаяся гайка ніта мацавання паваротнага кулака да кузава. Момант зацяжкі 45 Нм
6 - падшыпнік ступіцы
7 - ступіца
8 - ступичный ніт. Момант зацяжкі 200 Нм + даварот на 180'. Падлягае замене пасля кожнага дэмантажу.
9 - стяжной ніт з шасціграннай галоўкай пальцаў шаравых апор верхніх рычагоў. Момант зацяжкі 45 Нм
10 - шчыток тармазнога механізму
11 - балты з галоўкай пад тарцовы ключ. Момант зацяжкі 10 Нм
12 - датчык ABS
13 - ніт з галоўкай пад тарцовы ключ мацавання датчыка ABS. Момант зацяжкі 8 Нм
14 - шасцігранная самостопорящаяся гайка пальца шаравой апоры апорнага рычага. Момант зацяжкі 110 Нм
15 - шасцігранная самостопорящаяся гайка" пальца шаравой апоры накіроўвалага рычага. Момант зацяжкі 110 Нм
16 - апорны рычаг
17 - накіроўвалы рычаг
18 - ніты мацавання ступицы. Момант зацяжкі 80 Нм + даварот на 90 °. Падлягаюць замене пасля кожнага дэмантажу
19 - ніт з галоўкай пад дванаццацігранны тарцовы ключ мацавання прываднага вала. Момант зацяжкі 70 Нм
20 - прывадны вал
