Зняцце і ўстаноўка электрамагніта блакіроўкі селектара "N110"

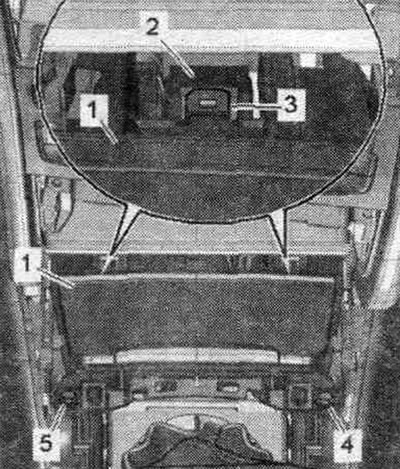

Перавесці рычаг селектара ў становішча "Р". Зняць панэль кіравання мультымедыя "Е380". Зняць перадпакой попельніцу.

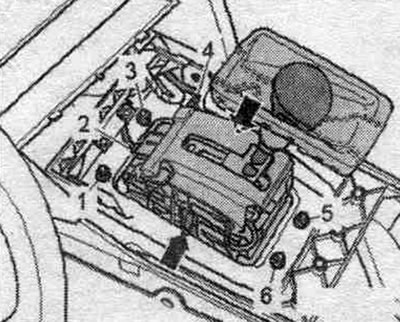

Выкруціць гайкі "1, 3, 5, 6" на некалькі абарачэнняў, не выкручваць цалкам. Тым самым функцыянальны блок механізму пераключэння перадач крыху апусціцца, што створыць больш выгод для далейшага дэмантажу.

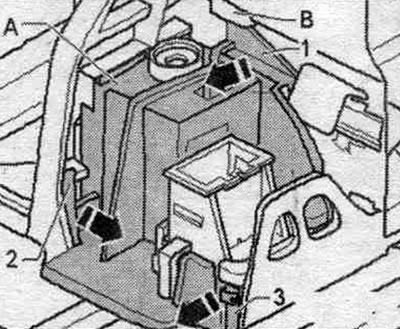

Небяспека пашкоджання механізму пераключэння перадач па чынніку зламаных крапежных клямараў, выступаў ці іншых дэталяў. Звярнуць увагу на тое. каб ніякія дэталі ці прадметы не апынуліся ўсярэдзіне механізму пераключэння перадач. Калі гэта адбылося, замяніць механізм пераключэння перадач. Разблакаваць абодва выступы "2" і "3" "у напрамку стрэлкі", злёгку прыпадняць каўпачок "А" спераду і ўтрымліваць у гэтым становішчы. Тым самым выступы не змогуць адваротна зафіксавацца.

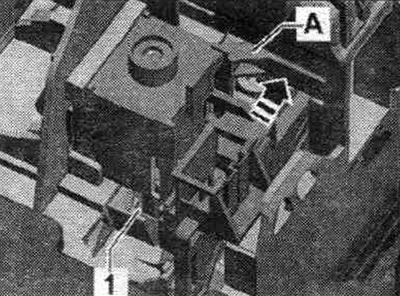

Разблакаваць з дапамогай адвёрткі верхнюю апорную планку "1" каўпачка "ў напрамку стрэлкі" праз трымальнік "У" і зняць каўпачок "А" уверх. Адлучыць штэкерны раздым ад магніта блакавання селектара АКП "N110". Націснуць фіксатары "А" у перамыкачу "стрэлка" і ўтрымліваць у гэтым становішчы. Калі зашчапка "А" зламаная, неабходна замяніць функцыянальны блок механізму пераключэння перадач.

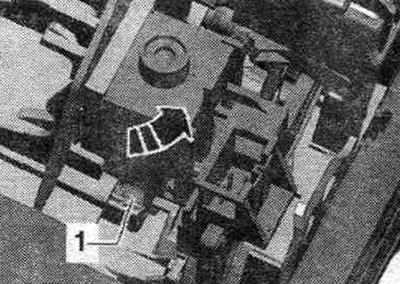

Нахіліць магніт блакавання селектара АКП "N110" "у кірунку стрэлкі" так, каб шаравая галоўка "1" выйшла з рычага кіравання механізму пераключэння перадач. Зняць магніт блакавання селектара АКП "N110".
Мантаж
Ўстаноўка ў зваротным парадку. Павярнуць шаравую галоўку "1" у правільнае мант. становішча. Увесці электрамагніт блакавання селектара "N110" зверху пад нахілам у механізм пераключэння перадач і адхіліць знізу ў зваротным "кірунку стрэлкі". Шаравая галоўка "1" павінна цалкам увайсці ў рычаг кіравання механізму пераключэння перадач: пры неабходнасці, на яе можна націснуць невялікай адвёрткай. Замацаваць магніт блакавання селектара АКП "N110" у фіксатары "А". Насадзіць вечка А на магніт блакавання селектара АКП N110 і асцярожна замацаваць 1...3. Падлучыць штэкерныя раздымы. Перад пакінутай зборкай праверыць працу механізму пераключэння перадач. Усталяваць перадпакой попельніцу. Усталяваць панэль кіравання мультымедыйнай сістэ. "Е380".
Зняцце і ўстаноўка блока кіравання датчыкаў селектара АКП "J587" з перамыкачом Tiptronic "F189"

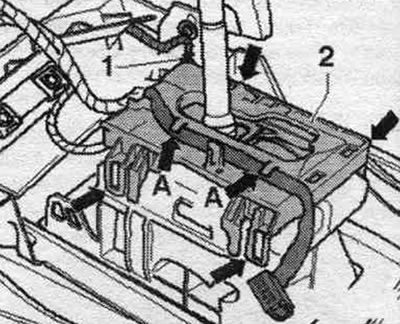

Зняць дзяржальню рычага АКП. Зняць панэль кіравання мультымедыя "Е380". Зняць перадпакой попельніцу. Адлучыць штэкерны раз'ём "1". Разблакаваць 4 выступы стрэлкі і зняць блок кіравання датчыкаў селектара АКП J587 з перамыкачом Tiptronic F189 па кірунку ўверх. Не зважаць на "стрэлкі А".
Мантаж
Ўстаноўка ў зваротным парадку. Блок кіравання датчыкаў селектара АКП J587 з перамыкачом Tiptronic F189 зафіксаваць у 4 выступах стрэлкі. Зафіксаваць лінію электраправодкі панэлі індыкацыі становішча селектара АКПП "Y26" "стрэлкі". Усталяваць перадпакой попельніцу. Усталяваць панэль кіравання мультымедыйнай сістэ. "Е380". Устанавіць дзяржальню рычага АКП.
Зняцце і ўстаноўка функцыянальнага блока модуля пераключэння перадач

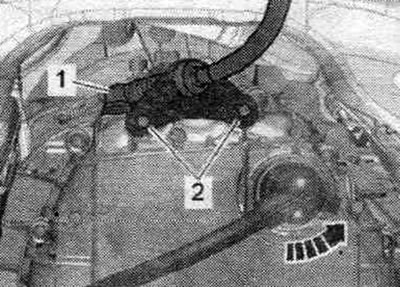

Зняць дад. глушыцель або прыёмную трубу. Адмацаваць шаравой падпятнік "1" троса селектара адціскным рычагом "80-200" ад рычага КП. Вывярнуць балты "2" апоры цягавага троса. Вызваліць трос выбару перадач. "Стрэлку" не ўлічваць. Зняць панэль кіравання мультымедыя "Е380".

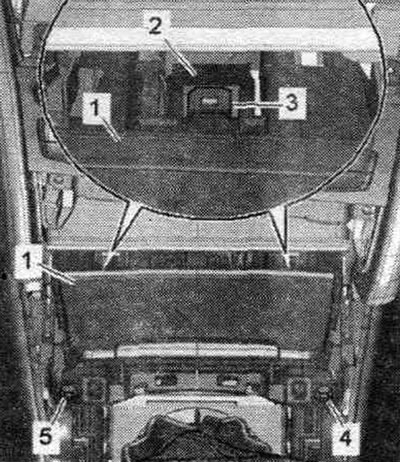

Зняць перадпакой попельніцу. Адлучыць штэкерныя раздымы "2" і "4". Зняць які дэмпфіруе мацюк над механізмам пераключэння перадач. Які дэмпфуе мацюк на малюнку не паказаны. Пры зняцці механізму пераключэння перадач пад а/м неабходна дапамога 2 механіка.

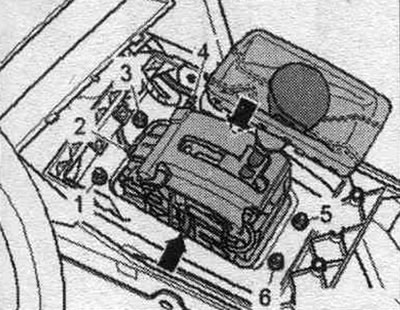

Выкруціць балты "1, 3, 5, 6". Фіксатары "стрэлкі" больш не ўсталёўваюцца, таму пасля зняцця нітаў механізм пераключэння можа выпасці. Зняць механізм пераключэння ў напрамку ўніз.
Мантаж
Ўстаноўка ў зваротным парадку. Перад мантажом злёгку вышмараваць шаравой подпятник троса селектара полікарбаміднай змазкай -G 052142 А2-. Трос селектара нельга перагінаць і надломваць. Пры націску не дэфармаваць рычаг пераключэннем перадач, бо ў гэтым выпадку становіцца немагчымай дакладнае рэгуляванне перамыкача. Устанавіць апору троса селектара. Адрэгуляваць трос селектара КП. Праверыць прывад механізму пераключэння перадач. Усталяваць доп. глушыцель або прыёмную трубу. Усталяваць перадпакой попельніцу. Усталяваць панэль кіравання мультымедыйнай сістэ. "Е380".
