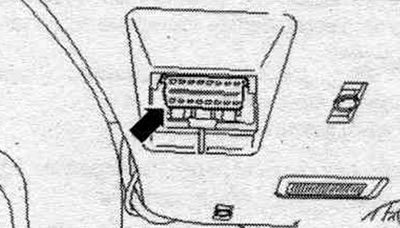

Знаходзіцца ў прасторы для ног з боку кіроўцы. Перад ухіленнем няспраўнасці варта сапраўды высвятліць чыннік у рэжымах Кіраваны пошук няспраўнасцяў.

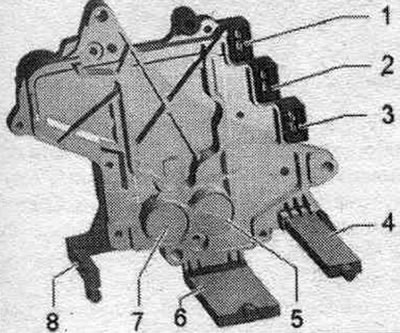

Блок кіравання АКП "J217"
Блок кіравання АКП "J217" замацаваны ў зад. часткі КП, непасрэдна на гідраўлічным блоку кіравання. У блок кіравання АКП "J217" інтэграваныя наступныя кампаненты.
1. Раз'ём да гідраў, блока кіравання, на эл. магн. клапане 1 "N88".
2. Раз'ём да гідраў, блока кіравання, на эл. магн. клапане 2 АКП "N216".
3. Раз'ём да гідраў, блока кіравання, на эл. магн. клапане 1 АКП "N215".
4. Датчык частаты кручэння на ўваходзе КП "G182" і Датчык 2 частаты кручэння на ўваходзе КП "G612".
5. Датчык ціску ў гідрасістэме 1 для АКП "G193".
6. Мультыфункцыянальны перамыкач "F125".
7. Датчык ціску ў гідрасістэме 2 для АКП "G194".
8. Датчык частаты кручэння друг, вала КП "G195".
Указанне: Блок кіравання АКП "J217" кантралюецца сістэмай самодіагностікі.

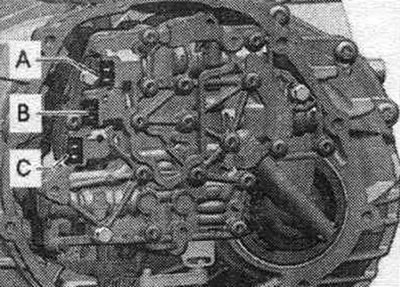

Гідраўлічны блок кіравання
Прышрубаваны да зад. баку КПП. Непасрэдна да гідраў, блоку кіравання прышрубаваны блок кіравання АКП "J217".
А. Электр, штэкернае злучэнне магнітнага клапана 1 "N88".
В. Электр, штэкернае злучэнне рэдукцыйнага клапана 2 АКПП "N216".
С. Электр, штэкернае злучэнне рэдукцыйнага клапана 1 АКПП "N215".

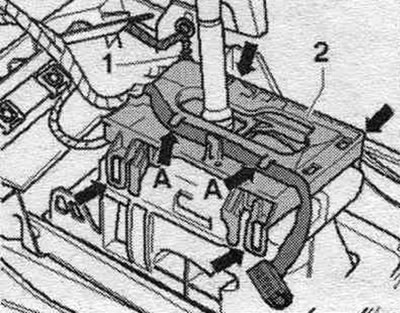

Блок кіравання датчыкаў селектара АКП "J587" і перамыкач Tiptronic "F189"
Як адзіны блок "2" зафіксаваны заціскамі "стрэлкі" на функцыянальным блоку механізму пераключэння перадач.

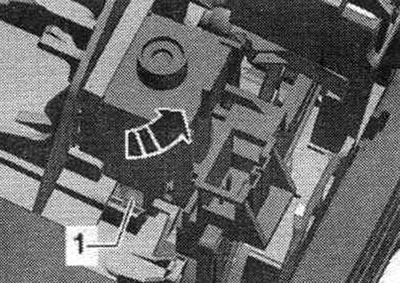

Электрамагніт блакаванні селектара "N110"
Магніт блакавання селектара АКПП "N110" "Паз. 1" зафіксаваны заціскамі на механізме пераключэння перадач.

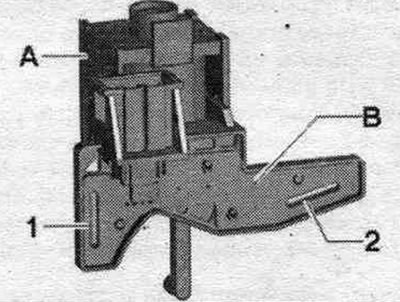

Выключальнік становішча Р селектара "F305"
Месца ўсталёўкі: які складаецца з 2 герконаў "1" і "2" выключальнік становішча Р селектара "F305" усталяваны на плаце "У" магніта блакавання селектара АКПП "N110" "А". Выключальнік становішча Р селектара "F305" можна замяніць толькі разам з электрамагнітам блакавання селектара АКП "N110".

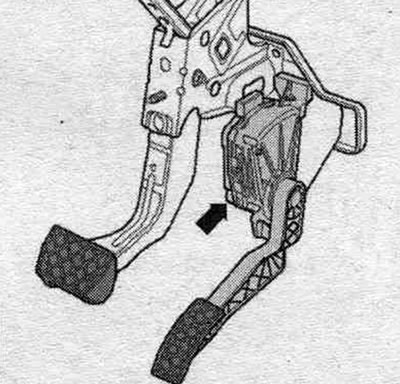

Выключальнік Kickdown "F8"
У блоку кіравання рухавіка захоўваецца вызначанае значэнне датчыка становішча педалі газу "G79" і датчыка 2 становішчы педалі газу "G185".
Датчыкі становішча педалі газу інтэграваныя ў модуль педалі газу "стрэлка". Пры няспраўнасці датчыка становішча педалі газу неабходна замяніць модуль педалі газу.

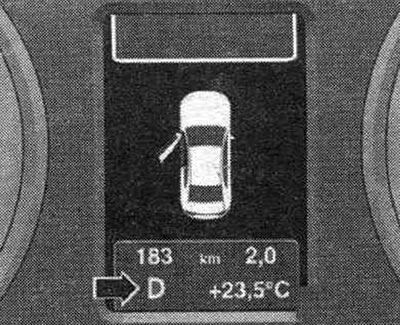

Індыкатар становішча селектара АКПП "Y6"
Інтэграваны ў камбінацыю прыбораў.
Індыкатар становішча селектара АКП "Y6" можа быць заменены толькі разам з камбінацыяй прыбораў.

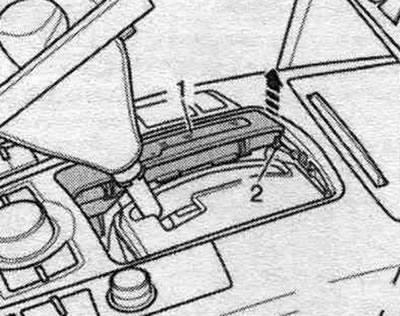

Панэль індыкацыі становішча селектара КП "Y26"
Зафіксаваная заціскамі ў цэнтральнай кансолі.
