Паліклінавы прывад кампрэсара

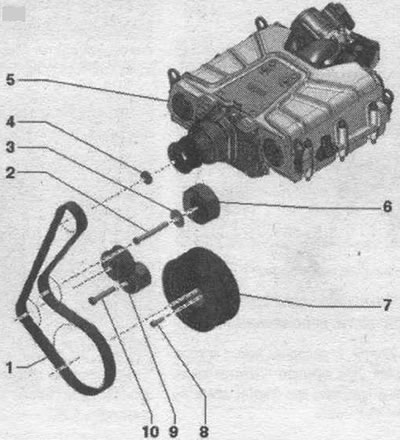

1. Поліклінавы прывад кампрэсара: праверыць ступень зносу; пры ўсталёўцы сачыць за правільным становішчам на шківах. 2. Болт: 42 Нм. 3. Падкладная шайба. 4. Вечка. 5. Кампрэсар. 6. Абвадны ролік паліклінавага рамяня. 7. Дэмпфер крутильных ваганняў: са шківам падвойнага паліклінавага рамяня; за кошт зрушаных адтулін усталёўка магчыма толькі ў адным становішчы. 8. Болт. 9. Нацягвальнік паліклінавага рамяня. 10. Болт: 40 Нм.
Зняцце і ўстаноўка паліклінавага рамяня кампрэсара

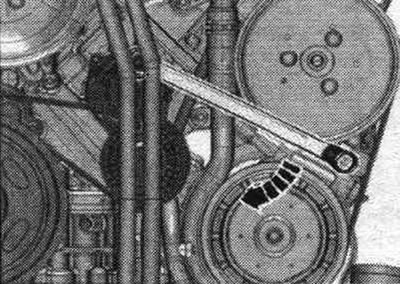

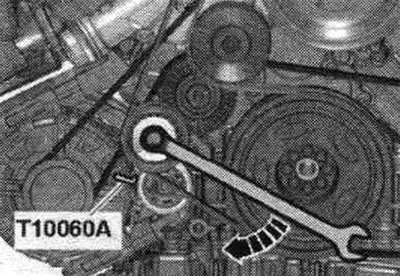

Выцягнуць пярэдняе вечка мантач. адсека "1" уверх. Зняць перадпакой шумаізаляцыю "1". Для зваротнай усталёўкі перад здыманнем поликлинового рамяня адзначыць кірунак яго ходу мелам або фламастэрам. Для паслаблення поликлинового рамяня адхіліць нацяжны элемент па гадзіннікавай стрэлцы "стрэлка". Зняць поліклінавы рамень і зафіксаваць нацяжны элемент стопарным штыфтам "Т10060 А".
Усталяваць
Ўстаноўка ў зваротным парадку. Устанавіць Клінава рэмень на шкіў, як паказана на малюнку.

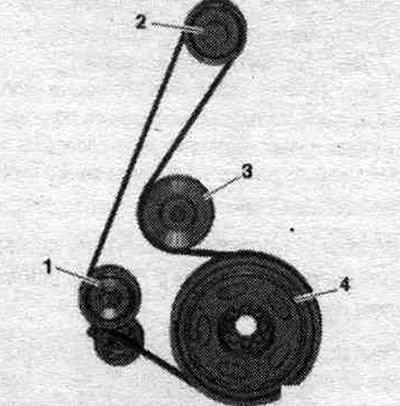

1. Нацяжны элемент; 2. Кампрэсар; 3. Абкатны ролік; 4. Дэмпфер крутильных ваганняў.
Пры ўсталёўцы поликлинового рамяня неабходна сачыць за правільнасцю яго становішча на шківах. Завесці рухавік і праверыць ход паліклінавага рамяня. Устанавіць шумаізаляцыю.
Зняцце і ўстаноўка нацягвальніка паліклінавага рамяня кампрэсара

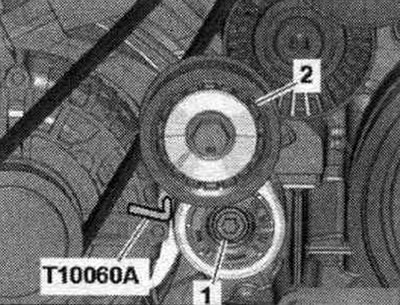

Зняць поліклінавай рамень кампрэсара. Выкруціць ніт "1" і зняць нацяжны элемент "2" паліклінавага рамяня.
Усталяваць
Ўстаноўка ў зваротным парадку. Усталяваць поликлиновой рамень кампрэсара.
Дэталі і вузлы поліклінавай раменнай перадачы ў а/м з гідраў. узмацняльнікам руля

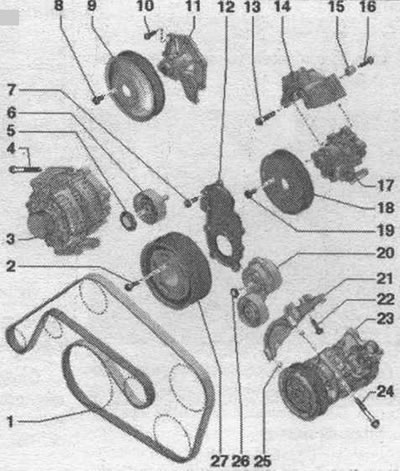

1. Поліклінавы рамень: праверыць ступень зносу; перад здыманнем пазначыць кірунак ходу Мелам або фламастэрам; не перагінаць; пры ўсталёўцы сачыць за правільным становішчам на шківах. 2. Болт: замяніць; 20 Нм + давярнуць на 90°. 3. Генератар. 4. Болт. 5. Вечка абводнага роліка. 6. Абвадны ролік паліклінавага рамяня: 40 Нм. 7/8. Ніт. 9. Шкіў рэмень прывада для вадзяной помпы. 10. Болт. 11. Вадзяная помпа. 12. Ушчыльняльны фланец з боку шківа. 13. Болт. 14. Трымальнік лопасцевага помпы. 15. Ссоўная ўтулка. 16. Болт. 17. Лопастная помпа. 18. Рамянны шкіў лопасцевага помпы. 19. Болт. 20. Нацягвальнік паліклінавага рамяня: 40 Нм. 21. Трымальнік кампрэсара. 22. Болт. 23. Кампрэсар кліматычнай усталёўкі: лініі холадагенту не адкручваць/раз'ядноўваць. 24. Болт. 25. Накіроўвалая ўтулка: 2 шт. 26. Вечка нацяжнога элемента. 27. Дэмпфер крутильных ваганняў: са шківам падвойнага паліклінавага рамяня.

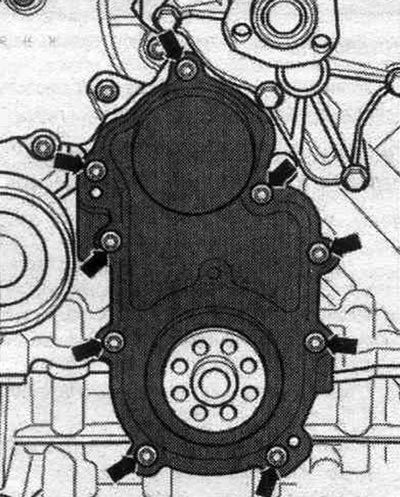

Ушчыльняльны фланец з боку шківа - момант і паслядоў, зацяжкі
Ніты "стрэлкі" зацягнуць з канчатковым момантам 9 Нм паэтапна крыж-накрыж.
Зняцце

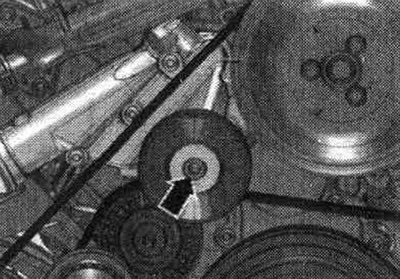

Зняць поліклінавай рамень кампрэсара. Адкруціць ніт "стрэлка" і зняць разам з обгонным ролікам.
Для паслаблення поликлинового рамяня адхіліць нацяжны элемент па гадзіннікавай стрэлцы "стрэлка". Зняць поліклінавы рамень і разгрузіць нацяжны элемент.
Усталяваць
Ўстаноўка ў зваротным парадку. Усталяваць поликлиновой рамень на шкіў кампрэсара, як паказана на малюнку.

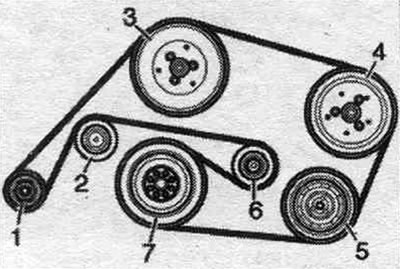

1. Генератар; 2. Абкатны ролік; 3. Вадзяная помпа; 4. Лопастная помпа; 5. Кампрэсар кліматычнай усталёўкі; 6. Нацягвальнік паліклінавага рамяня; 7. Дэмпфер крутильных ваганняў.
Пры ўсталёўцы поликлинового рамяня неабходна сачыць за правільнасцю яго становішча на шківах. Завесці рухавік і праверыць ход паліклінавага рамяня. Усталяваць поликлиновой рамень кампрэсара.
Зняцце і ўстаноўка нацягвальніка паліклінавага рамяня ў а / м з гідраў. узмацняльнікам руля

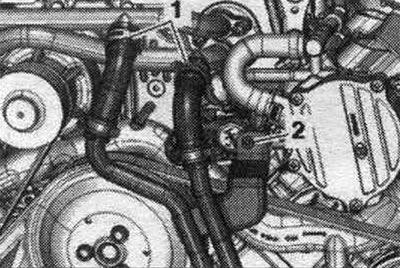

Выцягнуць пярэдняе вечка мантач. адсека "1" уверх. Адкруціць ніт "2" перадпакоя левай трубкі сістэ. астуджэнні. Для лепшага падання мант. становішча паказана пры знятым рухавіку. "Паз. 1" не ўлічваць.
Зняць перадпакой шумаізаляцыю "1".
А/м з патрубкамі сістэ. астуджэння ў пярэдняй левай частцы, выкананне 1

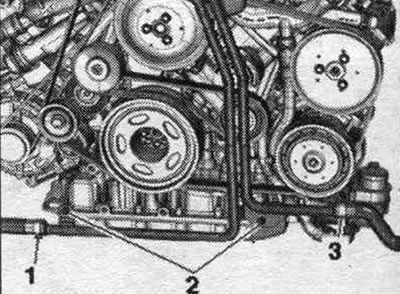

Адкруціць ніты "2" перадпакояў левых трубак сістэ. астуджэнні. Для лепшага падання мант. становішча паказана пры знятым рухавіку. "Паз. 1, 3" не ўлічваць.
А/м з патрубкамі сістэ. астуджэння ў пярэдняй левай частцы, выкананне 2

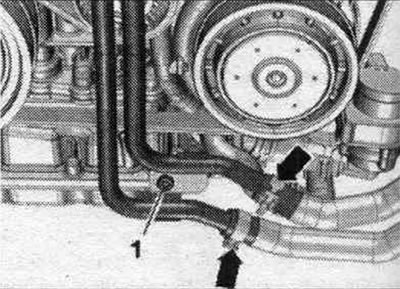

Выкруціць шрубу "1" мацавання патрубкаў сістэ. астуджэнні ў пярэдняй левай частцы. Для лепшага падання мант. становішча паказана пры знятым рухавіку. "Стрэлкі" не ўлічваць.
Усё

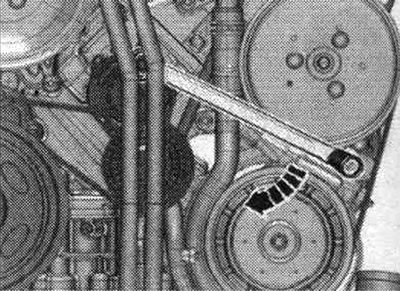

Для паслаблення поликлинового рамяня адхіліць нацяжны элемент па гадзіннікавай стрэлцы "стрэлка". Зняць поликлиновой рамень з нацягвальніка і разгрузіць нацяжны элемент.

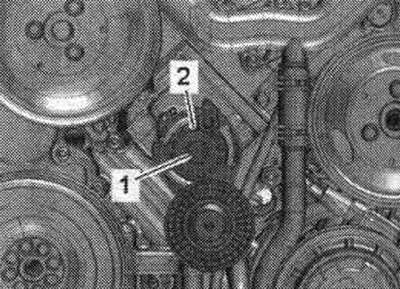

Зняць вечка "1" і выкруціць размешчаныя за ёй балты. Зняць нацяжны элемент "2" паліклінавага рамяня з блока цыліндраў.
Усталяваць
Ўстаноўка ў зваротным парадку. Усталяваць поликлиновой рамень. Устанавіць пярэднюю левую трубку ОЖ.
Дэталі і вузлы поліклінавай раменнай перадачы ў а/м з эл. мех. узмацняльнікам руля

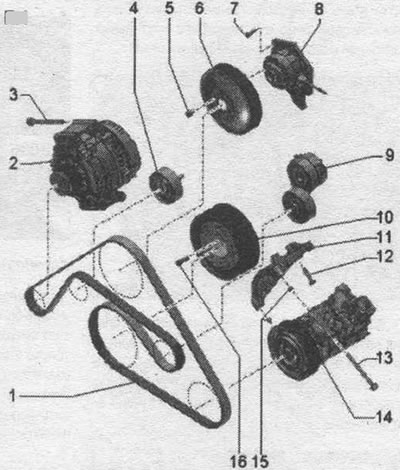

1. Поліклінавы рамень: праверыць ступень зносу; перад здыманнем пазначыць кірунак руху рамяня мелам ці фламастэрам; не перагінаць; пры зборцы ўсталёўваць на шківы ў правільным становішчы. і 2. Генератар. 3. Болт. 4. Накіравальны ролік полі-клінавага рамяня, 40 Нм. 5. Болт. 6. Шкіў поликлинового рамяня помпы сістэ. астуджэнні. 7. Болт. 8. Помпа сіст. астуджэнні. 9. Нацягвальнік паліклінавага рамяня, 40 Нм. 10. Дэмпфер крутильных ваганняў: са шківам поликлинового рамяня; дзякуючы зрушаным адтулінам, усталёўка магчымая толькі ў адным становішчы. 11. Кранштэйны кампрэсара кліматычнай ўстаноўкі. 12/13. Ніт. 14. Кампрэсар кліматычнай усталёўкі: трубаправоды холадагенту не адкручваць/не адлучаць. 15. Накіроўвалая ўтулка: 2 шт. 16. Болт.
Зняцце

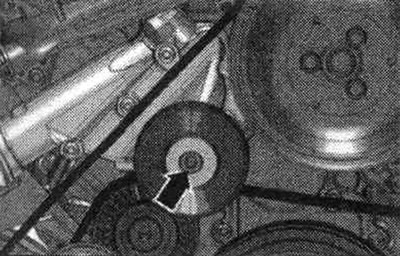

Зняць поліклінавай рамень кампрэсара. Выкруціць ніт "стрэлка". Трохі ссунуць накіроўвалы ролік на ніт і зняць разам з нітам.

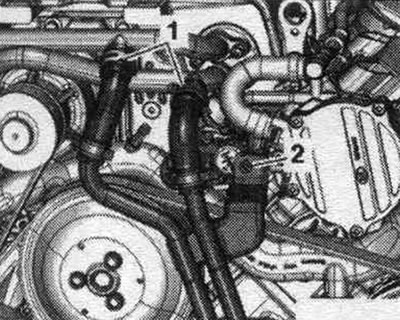

Выкруціць шрубу "2" мацаванні пярэдняга левага патрубка сістэ. астуджэнні. Для навочнасці мант. становішча паказана пры знятым рухавіку. "Паз. 1" не ўлічваць.
Зняць пярэдні шумаізалюючы кажух "1".

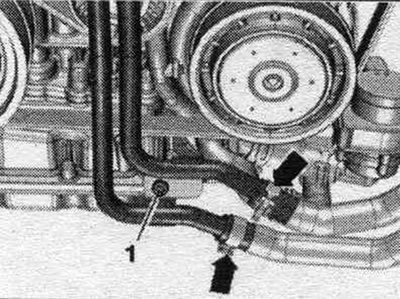

Выкруціць шрубу "1" мацавання патрубкаў сістэ. астуджэння злева ў пярэдняй частцы. Для навочнасці мант. становішча паказана пры знятым рухавіку. Стрэлкі не ўлічваць.

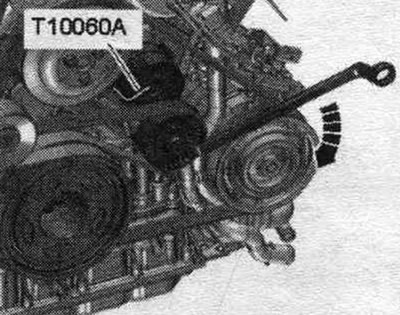

Для паслаблення нацяжэння паліклінавага рамяня павярнуць нацягвальнік па гадзіннікавай стрэлцы "стрэлка" і застопарыць яго фіксатарам "Т10060 А". Зняць поліклінавай рамень.
Ўстаноўка
Ўстаноўка ў зваротным парадку. Усталяваць поликлиновой рамень на шківы, як паказана на малюнку.

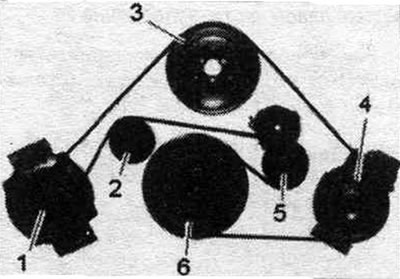

1. Генератар; 2. Накіроўвалы ролік; 3. Помпа сіст. астуджэння; 4. Кампрэсар кліматычнай усталёўкі; 5. Нацягвальнік паліклінавага рамяня; 6. Дэмпфер крутильных ваганняў.
Усталяваць пярэдні левы патрубак сістэ. астуджэнні. Запусціць рухавік і праверыць ход паліклінавага рамяня. Усталяваць поликлиновой рамень кампрэсара.
Зняцце і ўстаноўка дэмпфера крутильных ваганняў

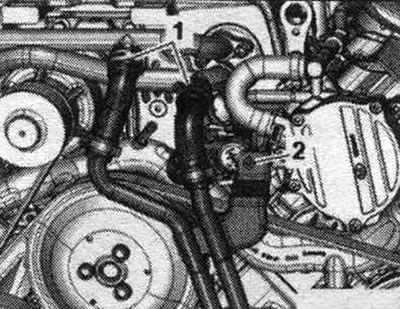

Зняць поліклінавай рамень кампрэсара. Для навочнасці на наступных малюнках дэталі паказаны пры знятым рухавіку. Адкруціць ніт "2" перадпакоя левай трубкі сістэ. астуджэнні. "Паз. 1" не ўлічваць.
А/м з патрубкамі сістэ. астуджэння ў пярэдняй левай частцы, выкананне 1

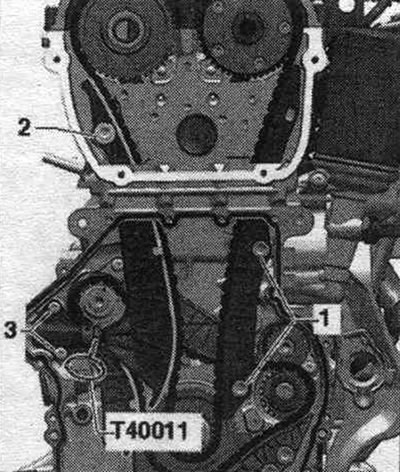

Выкруціць шрубы "2" мацавання патрубкаў сістэ. астуджэнні ў пярэдняй левай частцы. "Паз. 1, 3" не ўлічваць.
А/м з патрубкамі сістэ. астуджэння ў пярэдняй левай частцы, выкананне 2

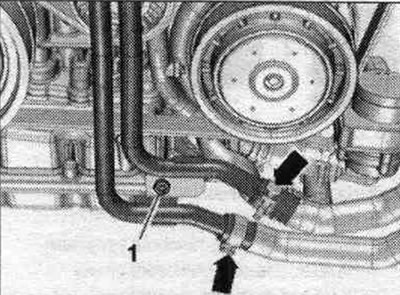

Выкруціць шрубу "1" мацавання патрубкаў сістэ. астуджэнні ў пярэдняй левай частцы. "Стрэлкі" не ўлічваць.
Усё

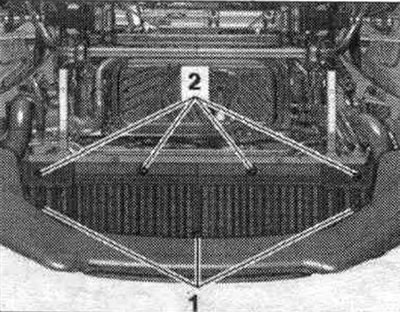

Зняць замыкальную панэль абліцоўвання бампера.

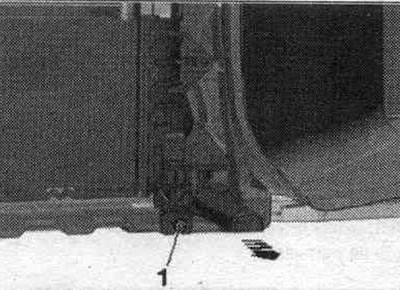

Адкруціць злева і справа ніты "1" і зняць з рамкі радыятара кансоль радыятара разам з радыятарам "стрэлка".

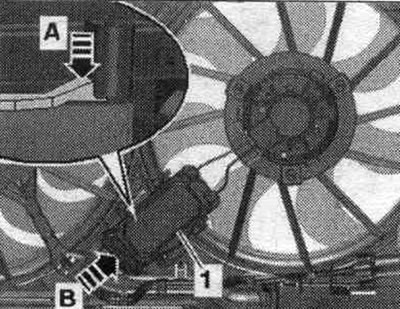

Вызваліць электр. паляць праводкі. Адкрыць фіксатар "стрэлка А", зняць блок кіравання 2 вентылятара радыятара "J671" "паз. 1" з рамкі радыятара "стрэлка Ў" і пакласці ў баку.

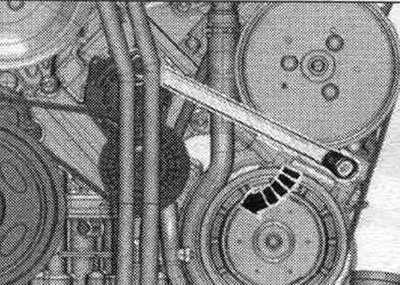

А/м з гідраў. узмацняльнікам руля: Для паслаблення нацяжэння паліклінавага рамяня звярнуць нацягвальнік па гадзіннікавай стрэлцы "стрэлка". Зняць поликлиновой рамень з дэмпфера крутильных ваганняў і разгрузіць нацяжны элемент.

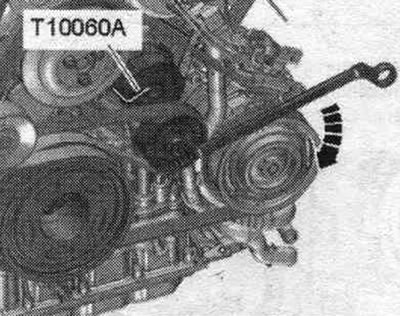

А/м з эл. мех. узмацняльнікам руля: Для паслаблення нацяжэння паліклінавага рамяня звярнуць нацягвальнік па гадзіннікавай стрэлцы "стрэлка". Зняць поликлиновой рамень з дэмпфера крутильных ваганняў і разгрузіць нацягвальнік. "Т10060 А" не ўлічваць.
Усё

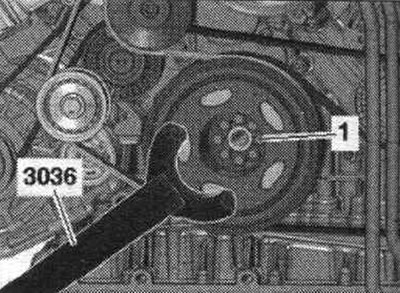

Вывярнуць балты "1" дэмпфера крутильных ваганняў, для гэтага выкарыстоўваць кантрапору "3036". Зняць дэмпфер крутильных ваганняў.
Усталяваць
Ўстаноўка ў зваротным парадку. Варта замяніць ніты, якія зацягваюцца з кутом дацяжкі. За кошт зрушаных адтулін усталёўка магчыма толькі ў адным становішчы. Усталяваць кансоль радыятара разам з радыятарам. Усталяваць замыкальны механізм накладкі бампера. Устанавіць пярэднюю левую трубку ОЖ. Усталяваць поликлиновой рамень.
