Сістэма кантролю ціску паветра ў шынах (RDK) (Audi A4 B8)

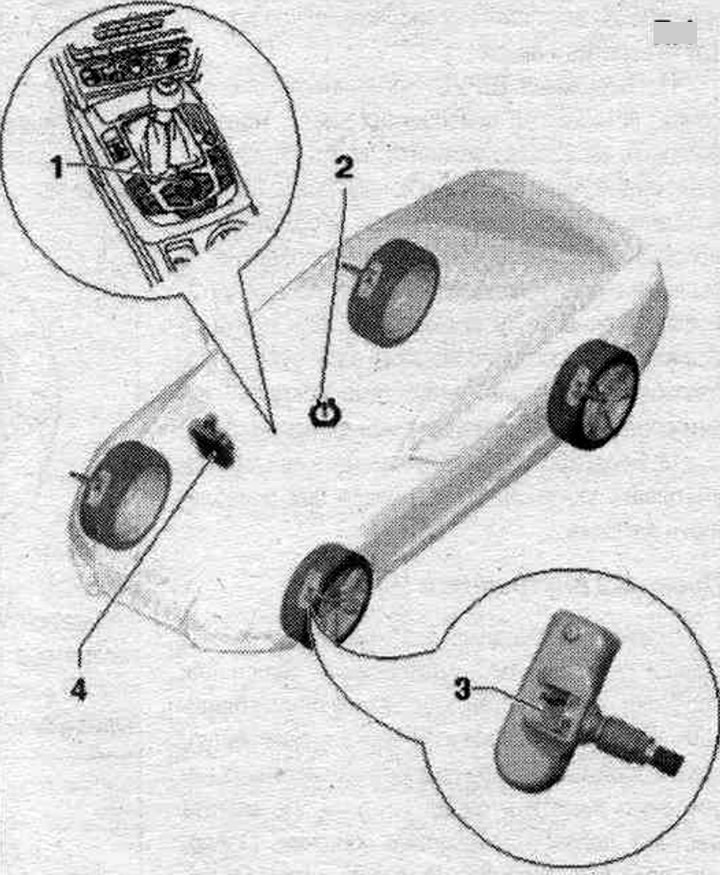

Калі а/м абсталяваны індыкатарам ціску паветра ў шынах, пра гэта сведчыць адпаведны код камплектацыі на таблічцы з дадзенымі а/м ці ў сістэ. ELSA, у адмысловых указаннях для дадзенай мадэлі, у дакуменце з "параметрамі а/м". Сістэма кантролю ціску ў шынах правярае падчас руху ціск у 4 колах. Пашкоджаныя датчыкі ціску паветра ў шыне па меркаваннях бяспекі варта замяняць. Не чысціць датчыкі ціску паветра ў шыне бруямі пары ці паветра пад вялікім ціскам. З меркаванняў бяспекі пасля ўжывання шыннага герметыка замяніць датчык ціску паветра ў шыне і ачысціць вобад. Сістэма кантролю ціску ў шынах складаецца з блока кіравання, убудаванай у блок кіравання цэнтральнай антэны і датчыка ціску паветра ў шынах на кожным з вядучых колаў. Калі ў а/м зменена становішча колаў, замененыя колы ці датчыкі ціску паветра ў шынах, ці зменены ціск у шынах, варта ізноў правесці наладу блока кіравання. У выпадку замены кола з датчыкамі ціску паветра ў шынах (зімовыя/летнія шыны), неабходна праверыць ціск і зноўку наладзіць датчык у блоку кіравання.

У памяці рэгістрацыі памылак могуць з'явіцца запісы пры: Маецца збой у сіст.. Усталяваныя не ўсе колы з датчыкамі ціску паветра ў шынах. Пры ўсталёўцы шын без або з няправільнымі датчыкамі ціску паветра ў шынах. (У гэтым выпадку на камбінацыі прыбораў загараецца жоўтая сігнальная лямпа "Піктаграмы сістэмных няспраўнасцяў", і яе дэактывацыя немагчымая праз сіст..) Сістэма распазнала новыя датчыкі, хоць кнопка на панэлі кіравання мультымедыйнай сістэ. "Е380" для налады актуальных значэнняў ціску ў шынах не была націснутая. (У гэтым выпадку сістэмную памылку можна сцерці, націснуўшы кнопку.)

Зняцце і ўстаноўка блока кіравання сістэ. кантролю ціску ў шынах "J502"

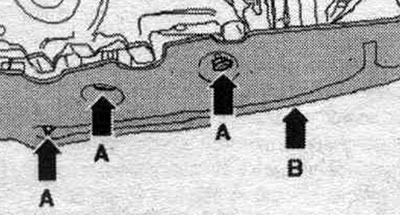

Блок кіравання кантролю ціску ў шынах "J502" знаходзіцца ў прасторы для ног спераду справа, пад перадпакоем панэллю. Перад здыманнем блока кіравання сістэ. кантролю ціску паветра ў шынах "J502" варта выканаць у рэжыме Кіраваны пошук няспраўнасцяў функцыю "Замена блока кіравання". Зняць пальчаткавую скрыню. Зняць накладку парога. Адкруціць фіксатары "стрэлкі А" і зняць абліцоўванне "стрэлка Ў".

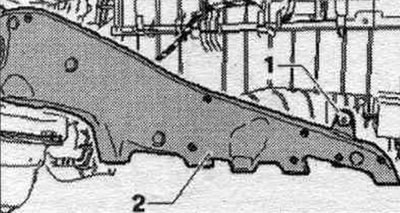

Вывярнуць ніт "1" і зняць дэфлектар "2".

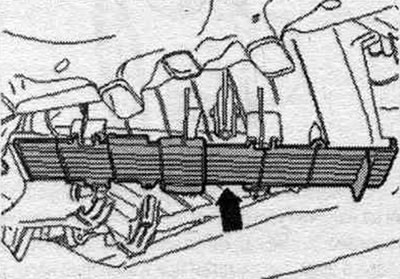

Зняць вечка "стрэлка" і выняць салонны фільтр. З дапамогай 2-го механіка асцярожна адхіліць падлогавае пакрыццё ў бок.

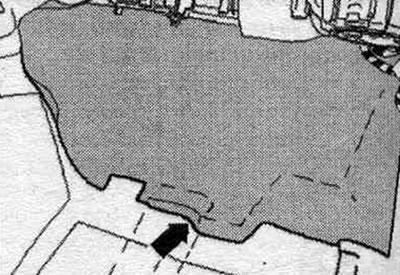

Ізалюючы мацюк "стрэлка" адкруціць уверх.

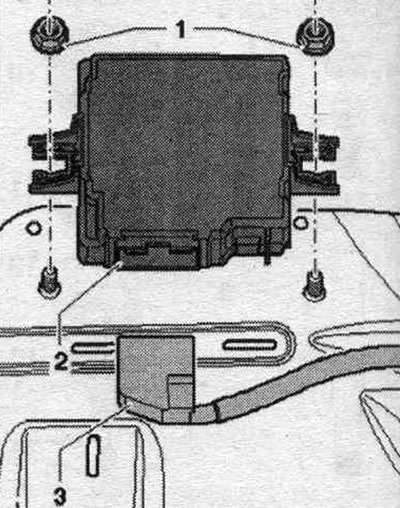

Разблакаваць і зняць раз'ём "3". Адкруціць гайкі "1" і выняць блок кіравання сістэ. кантролю ціску ў шынах "J502" "1" наверх.

Ўстаноўка

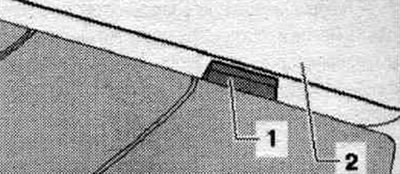

Ўстаноўка ў зваротным парадку. Калі пры вяртанні падлогавага пакрыцця ў мант. становішча цэнтральная кансоль была знята з пярэдняй панэлі, то ўставіць цапфу цэнтральнай кансолі "1" у перадпакой панэль "2". Зацягнуць гайкі "1" момантам 2 Нм.



У выпадку замены блока кіравання сістэ. кантролю ціску паветра ў шынах "J502" неабходна паўторная кадоўка сіст.
