Асаблівасці канструкцыі рухавікоў (2/7 і 3.0 л) (Audi A4 Б7)

  • Галоўная
  • Аўдзі A4
  • Б7 (2004-2008)
  • Сілавы агрэгат
  • Дызельныя рухавікі
  • Асаблівасці канструкцыі рухавікоў (2/7 і 3.0 л)
            0
1. Дэталі ўстаноўкі рамяня прывада генератара прадстаўлены на ілюстрацыі.

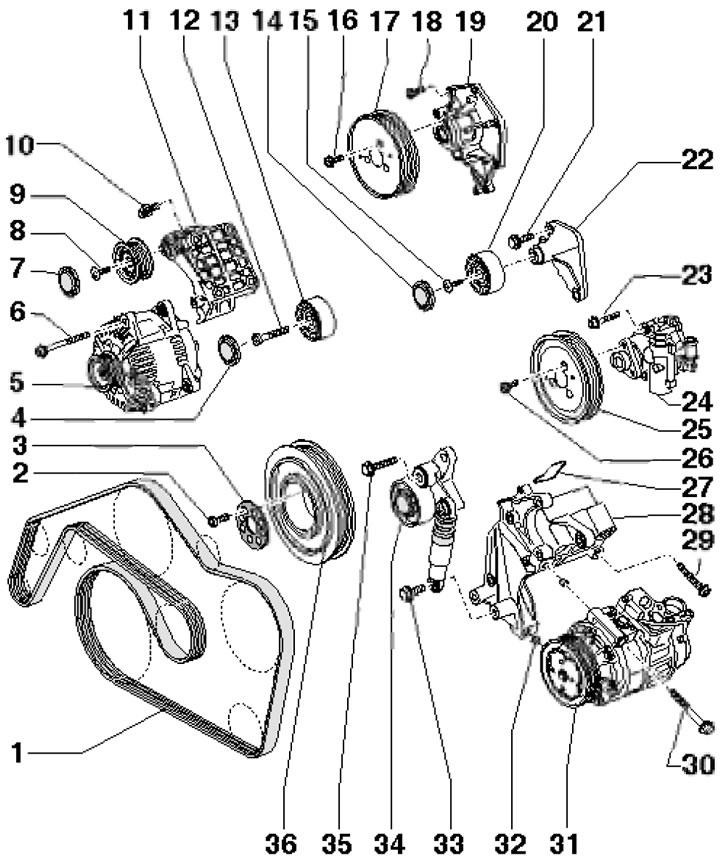

49.1. Дэталі ўстаноўкі рамяня прывада генератара 1. Рэмень генератара; 2. Болт мацавання шківа 36; 3. Кампенсацыйная шайба, падлягае замене; 4. Заглушка роліка 13; 5. Генератар; 6. Ніт мацавання генератара, 25 Нм; 7. Заглушка роліка 9; 8. Болт мацавання роліка 9,23 Нм; 9. Прамежкавы ролік; 10. Болт мацавання кранштэйна 11, 40 Нм; 11. Кранштэйны генератара і роліка 9; 12. Болт мацавання роліка 13, 23 Нм; 13. Прамежкавы ролік; 14. Заглушка роліка 20; 15. Болт мацавання роліка 20, 23 Нм; 16. Болт мацавання шківа 17, 23 Нм; 17. Шкіў помпы 19; 18. Ніт мацавання помпы 19,9 Нм; 19. Вадзяная помпа; 20. Прамежкавы ролік (толькі на новых мадэлях); 21. Болт мацавання роліка 20, 23 Нм; 22. Кранштэйны роліка 20; 23. Ніт мацавання помпы 24, 23 Нм; 24. Лопастная помпа; 25. Шкіў помпы 24; 26. Ніт мацавання шківа 25, 22 Нм; 27. Пракладка, падлягае замене; 28. Кранштэйны дапаможных агрэгатаў; 29. Болт мацавання кранштэйна 28, 40 Нм; 30. Болт мацавання кампрэсара 31, 25 Нм; 31. Кампрэсар кліматычнай сістэмы; 32. Цэнтруючыя ўтулкі; 33. Болт мацавання нацягвальніка 34, 23 Нм; 34. Нацягвальнік рамяня 1; 35. Ніт мацавання нацягвальніка 34, 50 Нм, затым дацягніце на кут 90°, падлягае замене; 36. Шкiв каленчатага вала



2. Дэталі ўстаноўкі вакуумнай помпы прадстаўлены на ілюстрацыі.

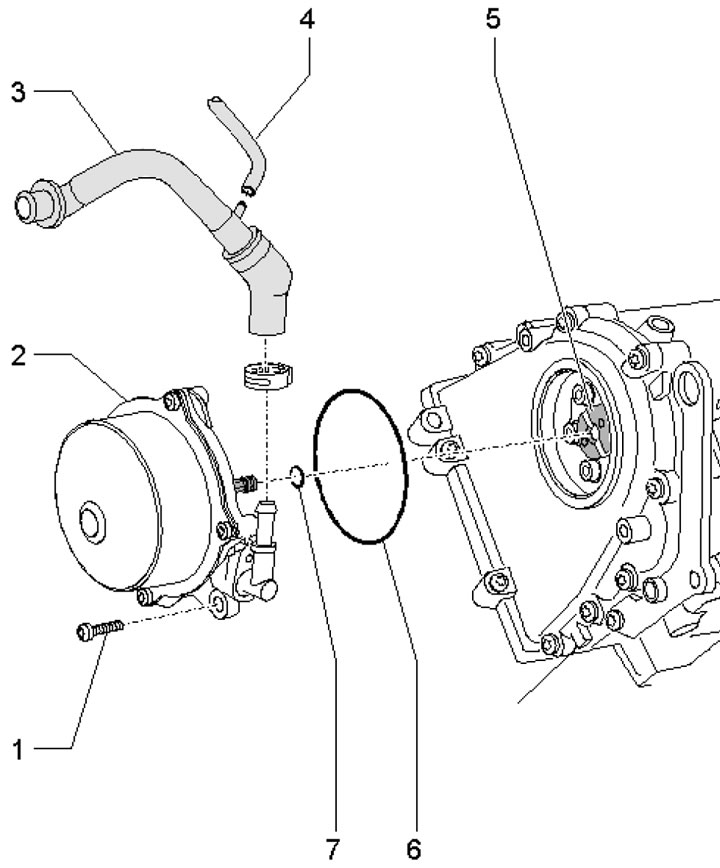

49.2. Дэталі ўстаноўкі вакуумнай помпы 1. Ніт мацавання помпы 2, 9 Нм; 2. Вакуумная помпа; 3. Вакуумны шланг да ўзмацняльніка тармазоў; 4. Вакуумны шланг; 5. Впускны размеркавальны вал; 6, 7. Ушчыльняльнае кольца, падлягае замене


3. Дэталі ланцужнога прывада ГРМ прадстаўлены на ілюстрацыях.

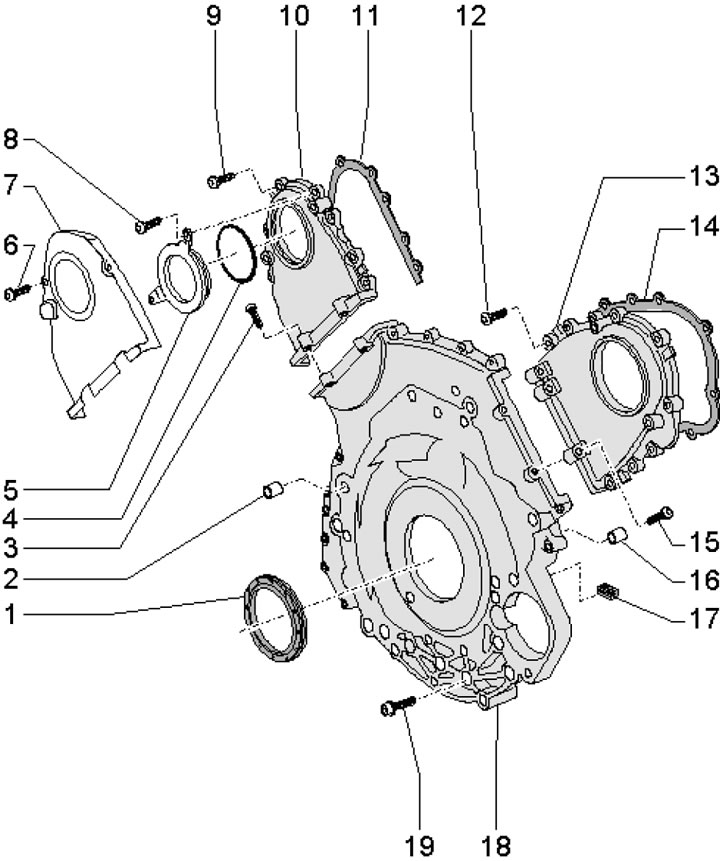

49.3а. Дэталі ўстаноўкі кажухоў ланцугоў ГРМ 1. Пярэдні сальнік каленчатага вала; 2. Цэнтравальная ўтулка; 3, 9. Болт мацавання вечка 10, 8 Нм, затым дацягніце на кут 90°, падлягае замене; 4. Ушчыльняльнае кольца, падлягае замене; 5. Вечка; 6. Ніт мацавання шчытка 7, 9 Нм; 7. Тэрмаахоўны шчыток; 8. Болт мацавання вечка 5, 9 Нм; 10/13. Вечка левага/правага ланцуга ГРМ; 11/14. Пракладка крышкі 10/13; 12, 15. Болт мацавання вечка 13, 8 Нм, затым дацягніце на кут 90°, падлягае замене; 16. Цэнтравальная ўтулка; 17. Ушчыльненне; 18. Вечка ніжняга ланцуга ГРМ; 19. Болт мацавання вечка 18

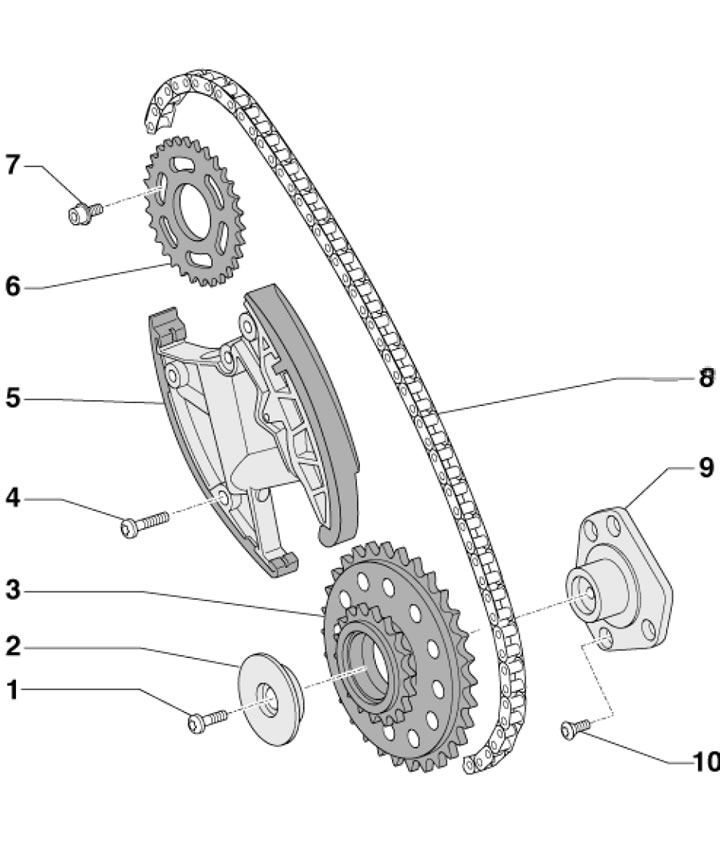

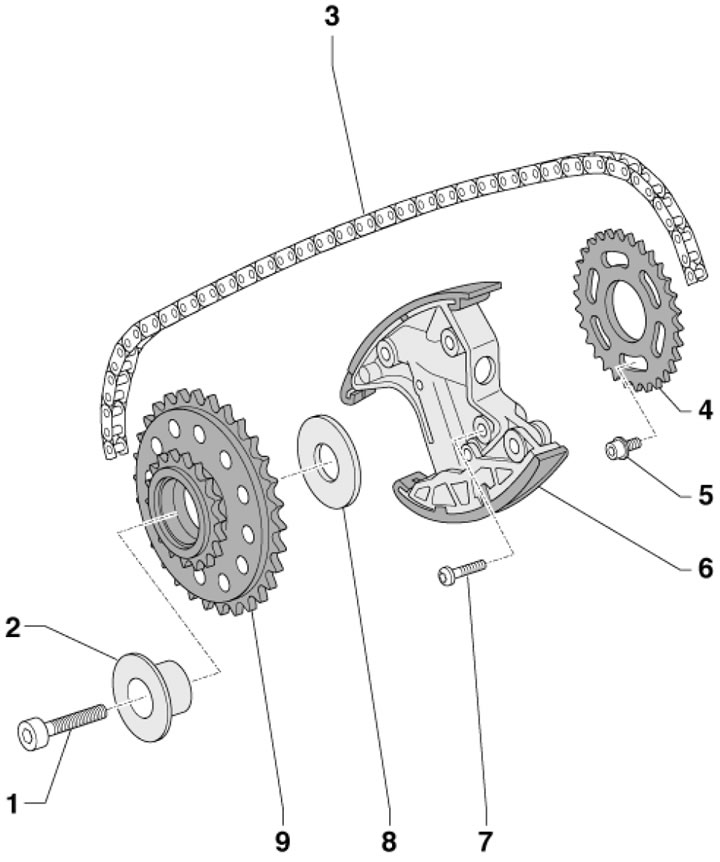

49.3b. Ланцуг прывада ГРМ левай галоўкі цыліндраў 1. Болт мацавання зорачкі 3, 5 Нм, затым дацягніце на вугал 90°, падлягае замене; 2. Рэгулявальная шайба зорачкі 3; 3. Зорачка прывада ланцуга 8; 4. Ніт мацавання нацягвальніка 53, 5 Нм, затым дацягніце на кут 90°, падлягае замене; 5. Нацягвальнік ланцуга 8; 6. Зорачка прывада размеркавальнага вала; 7. Болт мацавання зорачкі 6, 23 Нм; 8. Ланцуг прывада ГРМ левай галоўкі цыліндраў; 9. Кранштэйны зорачкі 3; 10. Болт мацавання кранштэйна 9, 9 Нм




49.3с. Ланцуг прывада ГРМ правай галоўкі цыліндраў 1. Болт мацавання зорачкі 9, 45 Нм; 2. Утулка зорачкі 9; 3. Ланцуг прывада ГРМ правай галоўкі цыліндраў; 4. Зорачкі прывада размеркавальнага вала; 5. Болт мацавання зорачкі 4, 23 Нм; 6. Нацягвальнік ланцуга 3; 7. Ніт мацавання нацягвальніка 6, 5 Нм, затым дацягніце на кут 90°, падлягае замене; 8. Рэгулявальная шайба зорачкі 9; 9. Зорачка прывада ланцуга 3

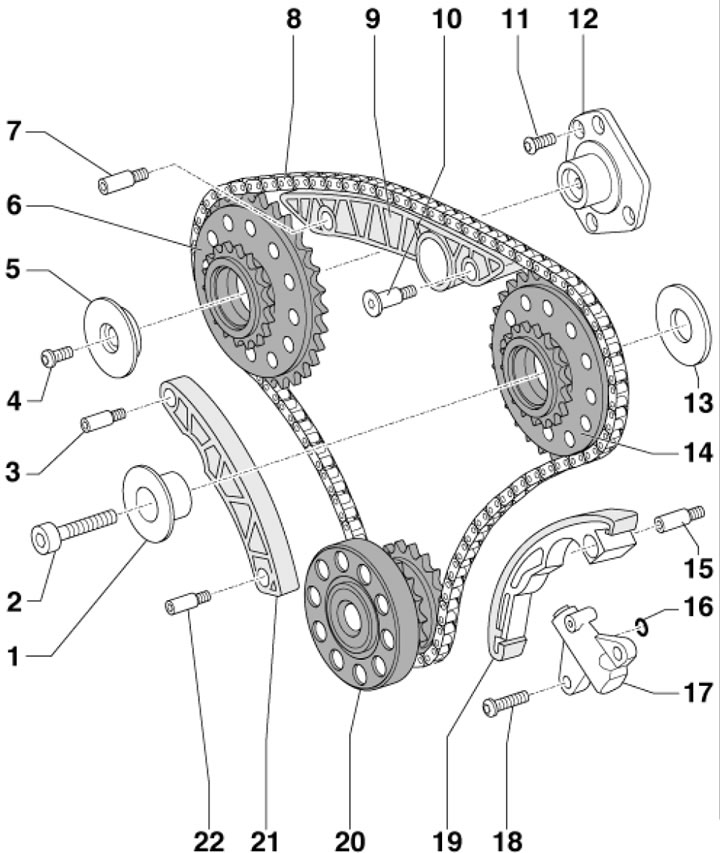

49.3d. Ніжні ланцуг прывада ГРМ 1. Утулка зорачкі 14; 2. Болт мацавання зорачкі 14, 45 Нм; 3, 7. Вось, 12 Нм; 4. Болт мацавання зорачкі 6, 5 Нм, затым дацягніце на вугал 90°, падлягае замене; 5. Утулка зорачкі 6; 6. Зорачка прывада левага ланцуга ГРМ; 8. Ніжні ланцуг прывада ГРМ; 9. Планка заспакаяльніка ланцуга 8; 10. Осць, 12 Нм; 11. Болт мацавання кранштэйна 12, 9 Нм; 12. Кранштэйны зорачкі 6; 13. Рэгулявальная шайба; 14. Зорачка прывада правага ланцуга ГРМ; 15. Вось, 12 Нм; 16. Ушчыльняльнае кольца, падлягае замене; 17. Нацягвальнік ланцуга 8; 18. Ніт мацавання нацягвальніка 17, 12 Нм; 19. Планка нацягвальніка ланцуга 8; 20. Каленчаты вал; 21. Планка заспакаяльніка ланцуга 8; 22. Вось, 9 Нм


4. Дэталі прывада алейнай помпы і балансірнага вала прадстаўлены на ілюстрацыі.

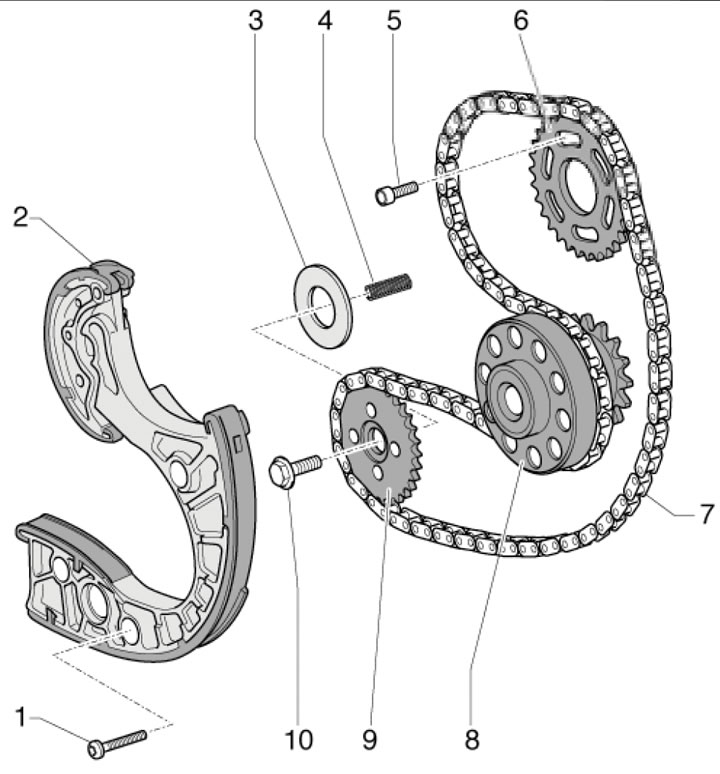

49.4. Дэталі прывада алейнай помпы і балансірнага вала 1. Ніт мацавання нацягвальніка 2, 9 Нм; 2. Нацягвальнік ланцуга 7; 3. Рэгулявальная шайба; 4. Націскная спружына; 5. Болт мацавання зорачкі 6, 23 Нм; 6. Зорачка балансірнага вала; 7. Ланцуг прывада алейнай помпы і балансірнага вала; 8. Каленчаты вал; 9. Зорачка алейнай помпы; 10. Болт мацавання зорачкі 9, 62 Нм



5. Дэталі ўстаноўкі галоўкі цыліндраў і яе накрыўкі прадстаўлены на ілюстрацыях.



49.5а. Дэталі ўстаноўкі галоўкі цыліндраў (на прыкладзе левага шэрагу цыліндраў) 1. Галоўка цыліндраў; 2. Вядучае зубчастае кола; 3. Ніт мацавання кола 2, 75 Нм; 4. Ушчыльняльнае кольца кола 2, падлягае замене; 5. Болт мацавання кранштэйна 6, 9 Нм; 6. Кранштэйны впускнога патрубка; 7. Трубка сістэмы астуджэння; 8. Полы ніт, 15/05 Нм; 9. Болт мацавання магістралі 10, 23 Нм; 10. Паліўная размеркавальная магістраль; 11. Ушчыльняльнае кольца, падлягае замене; 12. Ніт мацавання галоўкі цыліндраў, падлягае замене; 13. Клапан абмежавання ціску (акрамя новых мадэляў),25 Нм; 14. Пад'ёмны вуш; 15. Болт мацавання вушы 14 (М6 - 9 Нм, М8 - 23 Нм); 16. Прамежкавая труба злева; 17. Ніт мацавання трубы 16, 30 Нм, затым дацягніце на кут 90°; 18. Пракладка трубы 16; 19. Пракладка галоўкі цыліндраў

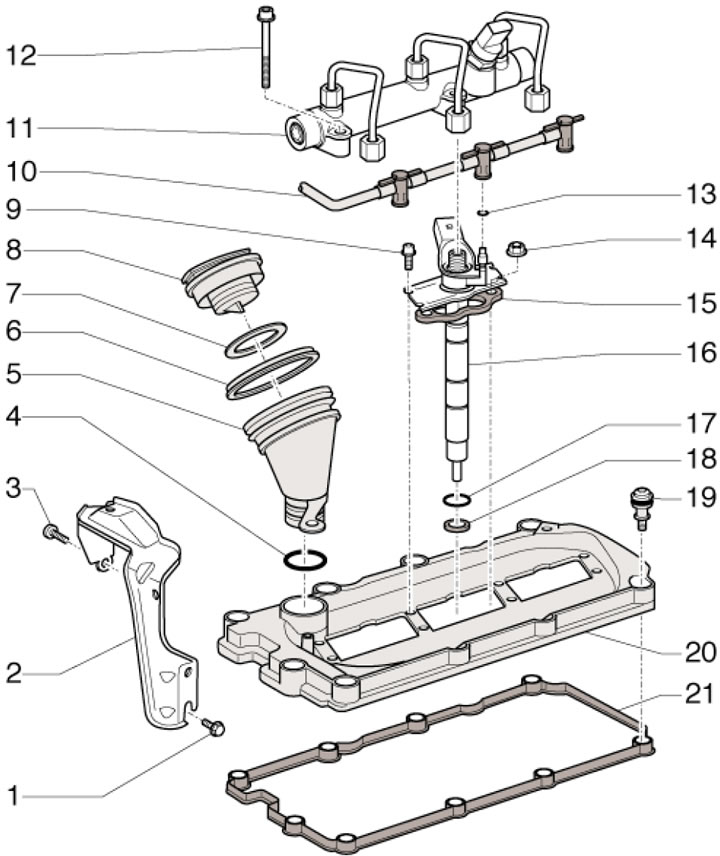

49.5b Дэталі ўстаноўкі вечка галоўкі цыліндраў (на прыкладзе левага шэрагу цыліндраў) 1, 3. Болт мацавання кранштэйна 2, 9 Нм; 2. Кранштэйны впускного патрубка; 4. Ушчыльняльнае кольца, падлягае замене; 5. Масланаліўная гарлавіна; 6, 7. Ушчыльняльнае кольца; 8. Вечка гарлавіны 5; 9. Болт мацавання фарсункі 16, 5 Нм; 10. Зваротная паліўная лінія; 11. Паліўная размеркавальная магістраль; 12. Болт мацавання магістралі 11, 23 Нм; 13. Ушчыльняльнае кольца, падлягае замене; 14. Гайка мацавання фарсункі 16, 9 Нм; 15. Прыхват (замяняецца пры замене фарсункі); 16. Фарсунка; 17. Ушчыльняльнае кольца; 18. Меднае ўшчыльняльнае кольца; 19. Спецыяльны ніт мацавання вечка 20, 9 Нм; 20. Вечка галоўкі цыліндраў; 21. Пракладка вечка 20


6. Дэталі газаразмеркавальнага механізму прадстаўлены на ілюстрацыі.

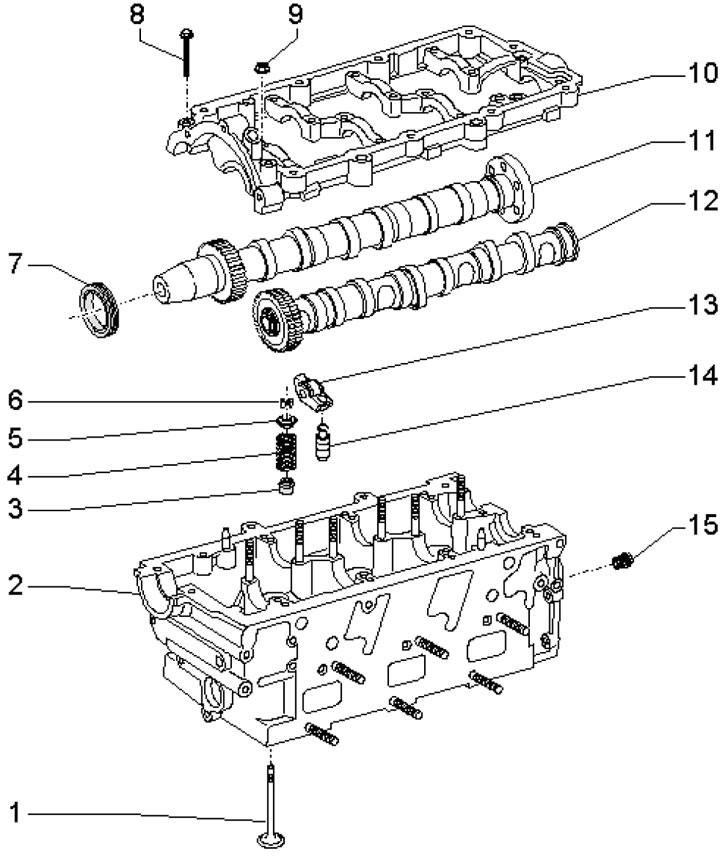

49.6. Дэталі ГРМ 1. Клапан; 2. Галоўка цыліндраў; 3. Маслаадбівальны каўпачок; 4. Спружыны клапана; 5. Талерка спружыны 4; 6. Сухары разрезного замка клапана; 7. Сальнік размеркавальнага вала, падлягае замене 8/9 Болт/гайка мацавання крышкі 10, 9 Нм; 10. Вечка размеркавальных валаў; 11/12. Впускны/выпускны размеркавальны вал; 13. Каромысел; 14. гідракампенсатар; 15. Клапан абмежавання ціску, 25 Нм


7. Дэталі ўстаноўкі кампанентаў сістэмы змазкі рухавіка прадстаўлены на ілюстрацыі.

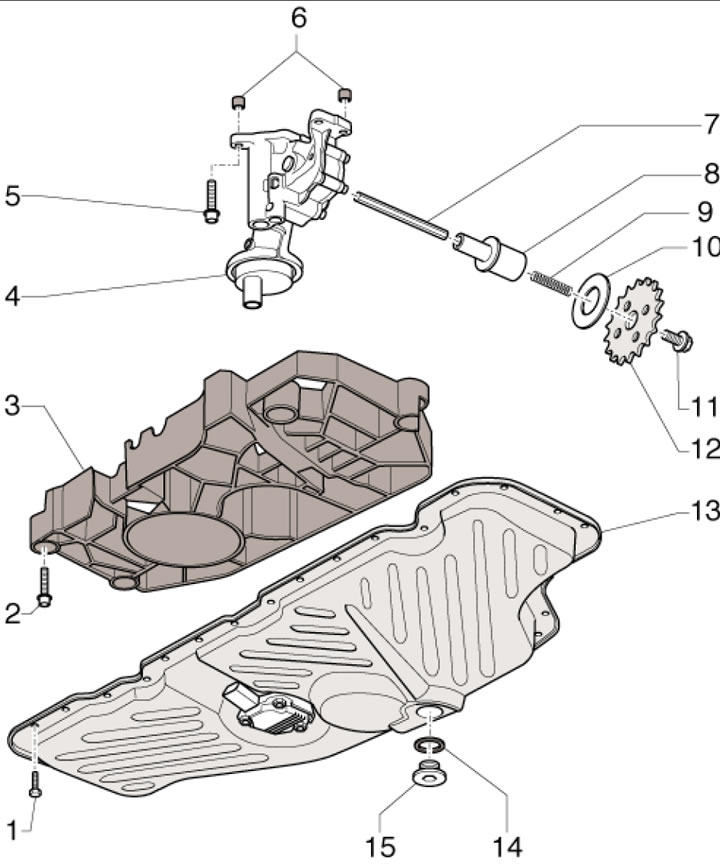

49.7а. Дэталі ўстаноўкі алейнай помпы і ніжняй секцыі паддона картара 1. Болт мацавання паддона картэра 13, 8 Нм, затым дацягніце на кут 90°, падлягае замене; 2. Самакантрывальны ніт мацавання маслоотделителя 3, 8 Нм, затым дацягніце на кут 90°, падлягае замене; 3. Маслааддзяляльнік; 4. Алейная помпа з рэдукцыйным клапанам на 11 бар і клапанам рэгулявання ціску на 3.5 бар; 5. Ніт мацавання помпы 4, 23 Нм; 6. Цэнтруючыя ўтулкі; 7. Прывадны вал алейнай помпы; 8. Павадок; 9. Націскная спружына; 10. Рэгулявальная шайба; 11. Болт мацавання зорачкі 12, 64 Нм; 12. Зорачка алейнай помпы; 13. Паддон картара (ніжняя секцыя); 14. Ушчыльняльнае кольца, падлягае замене; 15. Корак зліўной адтуліны

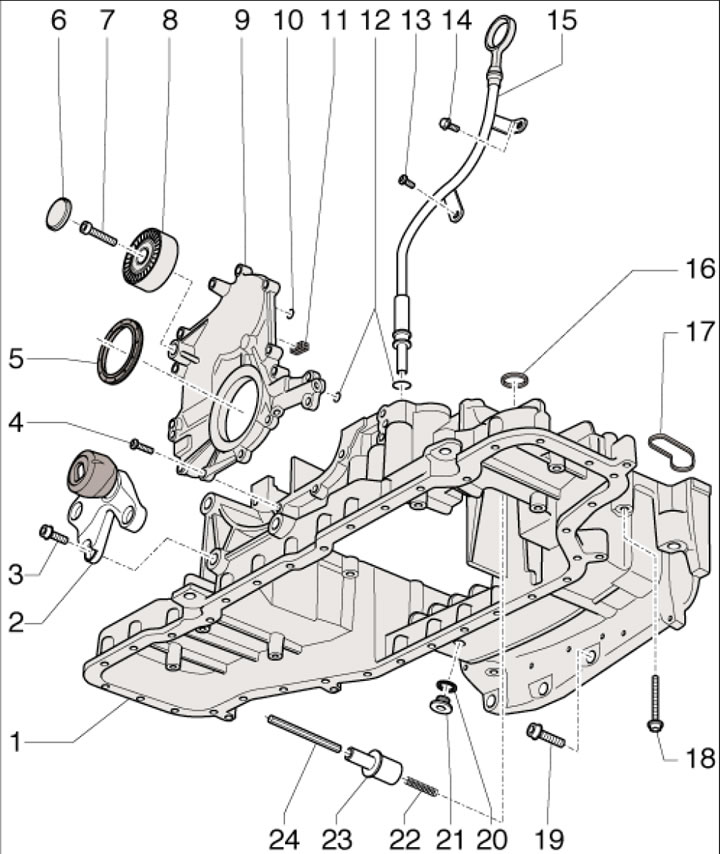

49.7b. Дэталі ўстаноўкі верхняй секцыі паддона картара 1. Паддон картара (верхняя секцыя); 2. Разгайданая апора рухавіка; 3. Ніт мацавання апоры 2, 40 Нм; 4. Ніт мацавання трымальніка 9, 9 Нм; 5. Пярэдні сальнік каленчатага вала; 6. Вечка; 7. Болт мацавання роліка 8, 23 Нм; 8. Прамежкавы ролік рамяня генератара; 9. Трымальнік пярэдняга сальніка каленчатага вала; 10, 12. Ушчыльняльнае кольца, падлягае замене; 11. Ушчыльненне; 13/14. Ніты мацавання трубкі 15, 15/45 Нм; 15. Накіравальная трубка маца; 16, 17. Пракладка, падлягае замене; 18/19. Ніт мацавання паддона картара 1, 15 /45 Нм; 20. Ушчыльняльнае кольца, падлягае замене; 21. Корак адтуліны для фіксацыі ў ВМТ; 22. Націскная спружына; 23. Павадок; 24. Прывадны вал алейнай помпы

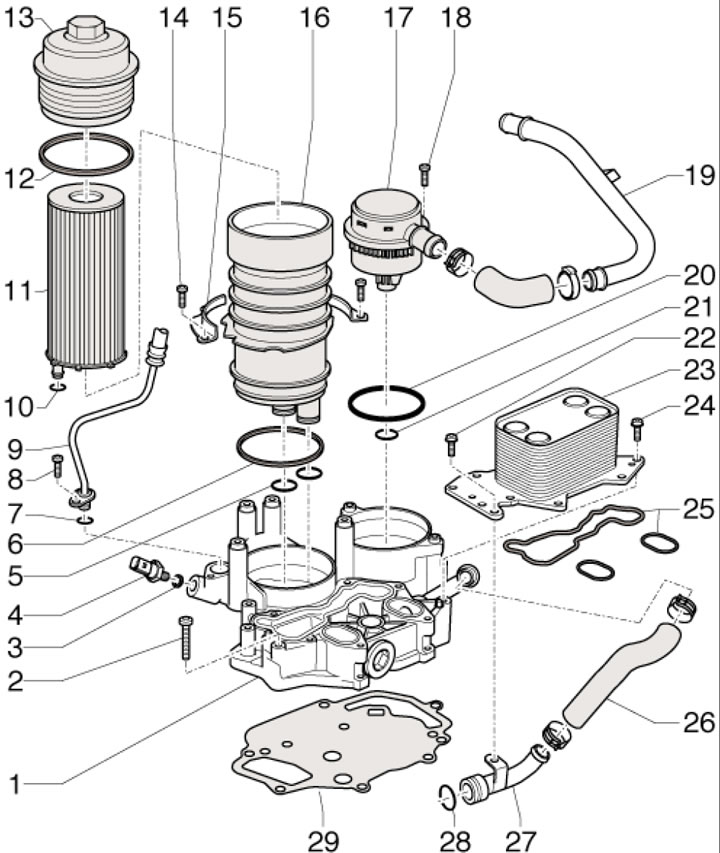

49.7с. Дэталі ўстаноўкі маслоохладителя, рэдукцыйнага клапана і алейнага фільтра 1. Падстава; 2. Ніт мацавання падставы 1, 9 Нм; 3. Ушчыльняльнае кольца, падлягае замене; 4. Д/У ціску алею на 0.9 бар, 20 Нм; 5, 7. Ушчыльняльнае кольца, падлягае замене; 6. Пракладка, падлягае замене; 8. Болт мацавання маслаправода 9, 9 Нм; 9. Які падае маслаправод; 10. Ушчыльняльнае кольца, падлягае замене; 11. Які фільтруе элемент; 12. Пракладка, падлягае замене; 13. Вечка, 35 Нм; 14. Болт, 9 Нм; 15. Крапежны клямар алейнага фільтра; 16. Корпус алейнага фільтра з перепускным клапанам на 2-3 бар; 17. Клапан PCV; 18. Ніт мацавання клапана 17, 9 Нм; 19. Трубка PCV; 20, 21. Ушчыльняльнае кольца, падлягае замене; 22, 24. Болт мацавання маслоохладителя 23, 9 Нм; 23. Маслаахаладжальнік; 25. Пракладкі, падлягаюць замене; 26. Шланг ОЖ; 27. Пярэдняя трубка падачы ОЖ; 28. Ушчыльняльнае кольца, падлягае замене; 29. Пракладка, падлягае замене
Артыкул праверыў аўтаэксперт Аляксей Іваноў
