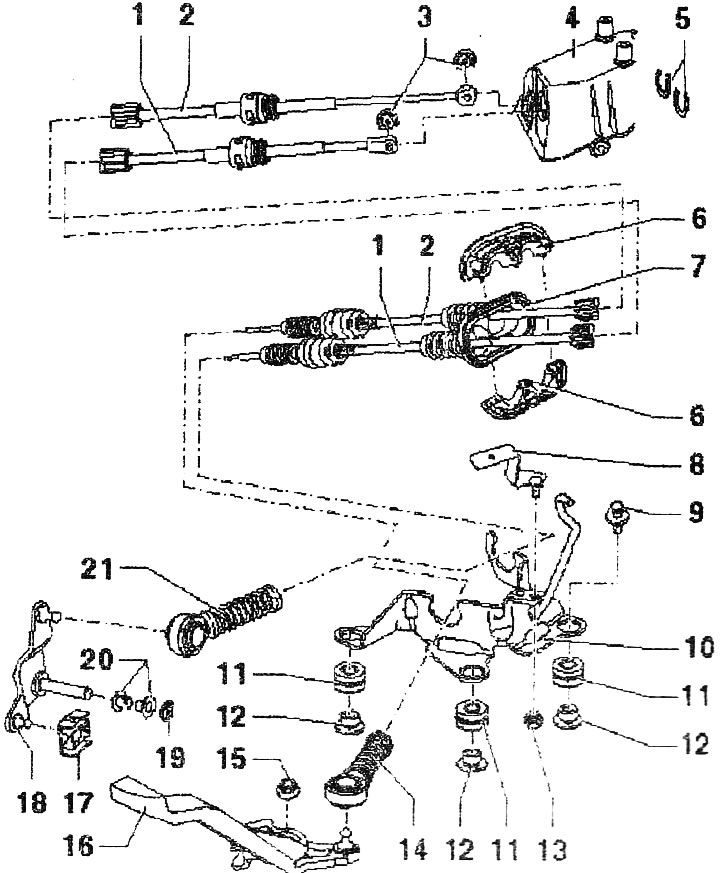

1. Задвижване на кабела на селектора към ъгъла на селектора. Смажете зоната на багажника/затягащия елемент със силиконова грес "G 000 405 A2"
2. Поставете кабела за превключване на предавките върху водача на селектора и смажете зоната на багажника/затягащия елемент със силиконова грес "G 000 405 A2"
3. Заключваща шайба
4. Жилището зад кулисите
5. Заключваща скоба, не повреждайте при премахване на кабелните устройства
6. Затягащи елементи, винаги подлежащи на смяна, захващане в багажника, смажете проходите за кабелите със силиконова грес "G 000 405 A2"
7. Прахоуловител
8. Монтажна скоба на кабелния сноп (ако е наличен)
9. Болт, 20 Nm, кабелни контра опори
10. Кабелен стоп
11. Приставка за закрепване на кабелната контра опора на скоростната кутия
12. Дистанционер
13. Гайка, 10 Nm, закрепваща скоба към опората на кабела
14. Кабелна ключалка за кабела за превключване на скоростите на скоростния лост. Сменете след отстраняване
15. Гайка 20 Nm самозаключваща се. Винаги подлежи на смяна
16. Скоростен лост с противотежест. Инсталирайте го така, че издатината между зъбите да пасне правилно на вала за превключване; след монтажа регулирайте връзката на предавката
17. Кроулер. Смажете с консистентна грес "G 052 142 A2"
18. Междинен лост за избор на предавка
19. Заключваща шайба
20. Поддържащ ръкав
21. Кабелна ключалка за кабела за избор на предавка на междинния лост за избор на предавка. Сменете след отстраняване
Монтажна позиция на скоростния лост, междинния лост за превключване на скоростите и заключващия болт

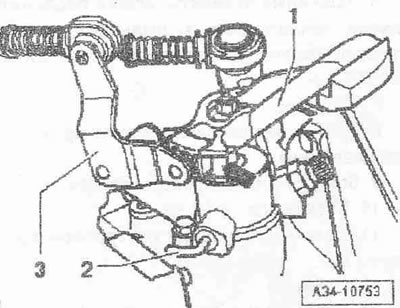

1. Скоростен лост с противотежест
2. Фиксиращ щифт, за регулиране на превключващия механизъм
3. Междинният лост за превключване на скоростите е фиксиран с плъзгач във водача на скоростния лост "стрелка"
Монтаж на скоростния лост

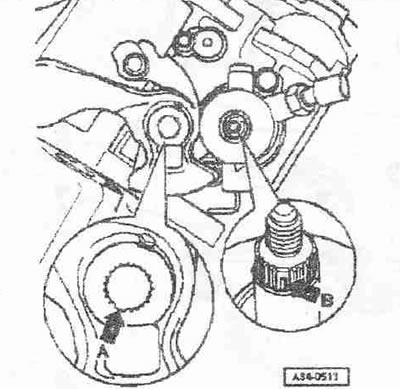

Когато монтирате лоста за превключване на скоростите, уверете се, че шлицът "стрелка A" влиза в издатината между зъбите на превключващия вал "стрелка B".
Отстраняване на държача на кабела от скоростния лост или междинния лост за избор на скорости
Отстранените кабелни скоби трябва да се сменят.

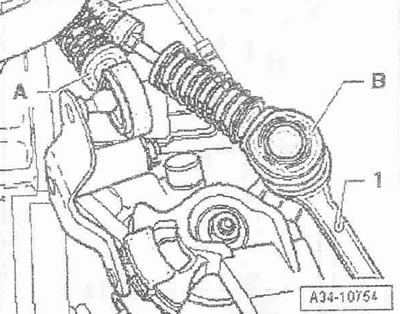

Разкопчайте държача на кабела за превключване на предавките "A" и държача на кабела за превключване на предавките "B" с помощта на отворен гаечен ключ "1" от скоростната кутия. "1" обикновен гаечен ключ 13 мм.
Инсталиране на нов държач на кабела на скоростния лост или междинния лост за избор на скорости
Отстранените кабелни скоби трябва да се сменят.

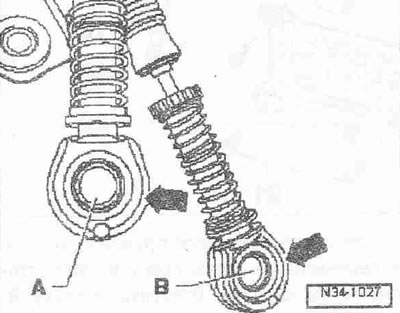

Нанесете малко количество поликарбамидна грес "G 052 142 A2" върху сферичната вложка на държача на кабела за превключване на предавките "A" и кабела за превключване на предавките "B". Не трябва да има грес върху уплътненията "стрела" извън сферичните лагери.

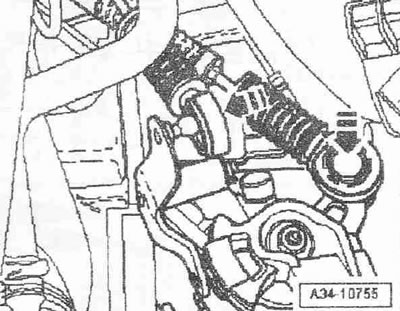

Поставете кабела за превключване на скоростите върху скоростния лост и кабела за избор на предавка върху междинния лост за превключване на скоростите "стрелки".
