Обслужване на чистачките на предното стъкло и дюзите за измиваща течност (Audi Q7-4L-D)

1. С течение на времето върху чистачките на предното стъкло се натрупва пътен филм, намалявайки тяхната ефективност. Поради това, чистачките трябва редовно да се мият в мек почистващ разтвор или да се сменят.

2. Сглобките на чистачките на предното стъкло трябва да се проверяват редовно. Ако при проверката се открие втвърдяване или пукнатини в гумата на чистачките, сменете ги. Ако по време на проверката не се открие нищо необичайно, намокрете стъклото и включете чистачките на предното стъкло за кратко време. Неравномерните следи от чистачките или ивици по чистото стъкло показват, че чистачките трябва да бъдат сменени.

3. Ако чистачките не почистват стъклото достатъчно добре, това може да се дължи на частици восък, попаднали върху стъклото, когато колата е преминавала през автоматична автомивка. Тези частици могат да бъдат отстранени чрез използване на препарат със свойства, разтварящи восък, като добавка към течността за измиване (вижте Спецификациите). За премахване на восък можете да използвате и кърпи за почистване на стъкла G052 522 A1 съгласно спецификацията на VW.

Проверка и регулиране на дюзите за течност за измиване

Забележка: Дюзите на устройството за измиване на фаровете не се нуждаят от регулиране.

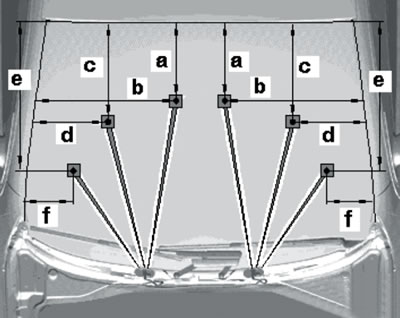

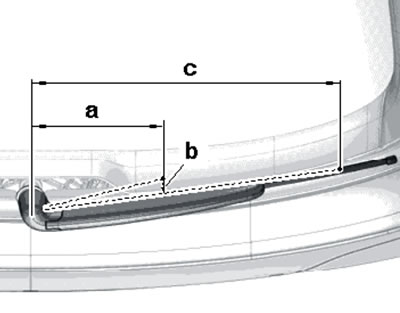

4. Точките, където течността попада върху предното стъкло и задното стъкло на движещо се превозно средство, са показани на илюстрации 7.4a-b.







За да проверите, е удобно да ги нанесете с воден маркер от външната страна на чашата и след това да ги прехвърлите от вътрешната страна на чашата.

Забележка: Стойностите за регулиране на предното стъкло са дадени за движещо се превозно средство; когато превозното средство е неподвижно, ъгълът на дюзите може леко да се различава. Когато чистачката на задното стъкло е в положение на покой, външната струя трябва само леко да докосва стъклото.

5. Ако е необходимо, инжекторите могат да се регулират с подходяща игла или устройство T40187 (вижте илюстрацията).





Ако не можете да регулирате инжекторите, свалете ги (вижте Глава 11), изплакнете в обратната посока и духнете в обратната посока. Ако инжекторът все още не може да се регулира, сменете го. Не използвайте никакви предмети за почистване на инжекторите.

Проверка и регулиране на положението за паркиране на рамената на чистачките на предното стъкло

6. След изключване, рамената на чистачките на предното стъкло трябва да спрат в положение за паркиране. За да се удължи животът на чистачките на предното стъкло, след всяко второ изключване лостовете се настройват в алтернативно положение за паркиране (от нормалното положение за паркиране, лостовете се преместват леко нагоре). Допълнителната проверка се отнася за нормалното положение за паркиране. Можете да проверите това положение, като наблюдавате четките, когато чистачките на предното стъкло се изключат няколко пъти подред.

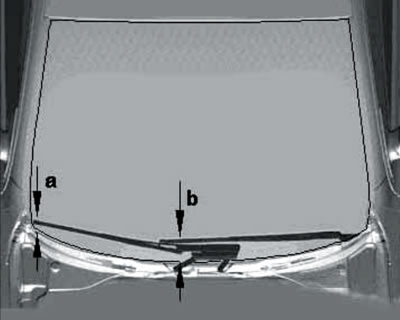

7. Позицията за паркиране на чистачките на предното стъкло е настроена правилно, ако разстоянията в нея (а и б на илюстрация 7.7а) разстоянията от лопатките на четките до капака на камерата за всмукване на въздух са съответно 15 и 45 мм с толеранс от +5 мм.

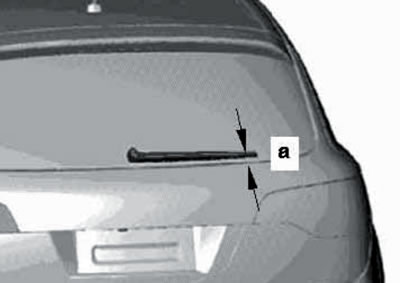

Позицията за паркиране на чистачките на задното стъкло е настроена правилно, ако разстоянието в нея (и на илюстрация 7.7б) разстоянието от острието на четката до долния ръб на стъклото е 19 мм с толеранс ±5 мм.



8. Положението за паркиране на чистачките на предното стъкло се регулира чрез преместване на лостовете им при разхлабени монтажни гайки (вижте Глава 11). След регулирането, затегнете гайките до посочената стойност Спецификации по сила.

Демонтиране и монтаж на чистачките на предното стъкло

Забележка: Перата на чистачките на предното стъкло се предлагат с различна дължина.

9. За да отместите рамената на чистачките от предното стъкло, първо трябва да ги настроите в сервизно положение. За да направите това, отидете в менюто "Car＞Systeme＞Sheibenwischer＞Servicestellung" изберете "ein" ("включено") на MMI дисплея. За да върнете чистачките на предното стъкло в първоначалното им положение, изберете "aus" ("изключено") от менюто или преместете десния лост на кормилната колона в произволна позиция.

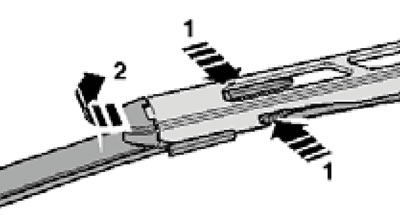

10. За да свалите перото на чистачката на предното стъкло, повдигнете рамото на чистачката от стъклото, стиснете ключалките (1 на илюстрация 7.10a) и преместете четката по посока на стрелката (2).

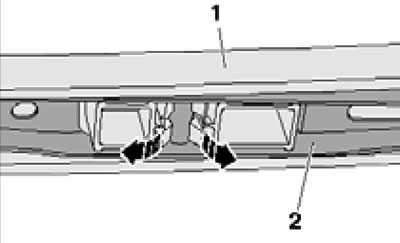

За да инсталирате, натиснете четката докрай навътре (1 на илюстрация 7.10б) върху лоста (2), като го вкарате в издатината, докато се заключи.





Спуснете лоста върху стъклото.

11. За да свалите перото на чистачката на задното стъкло, повдигнете рамото на чистачката от стъклото и натиснете скобите с отвертка (стрелките на илюстрацията) и издърпайте четката (2) от лоста (1).



Четката може да се монтира само в една позиция. Когато е инсталирана, четката се фиксира с щракване.
