1. Модулът на кормилната колона се състои от спирална пружина, сензор за ъгъла на завиване, лостчета за управление на кормилната колона и електронен блок за управление на кормилната колона. Подробностите за монтажа на модула на кормилната колона са показани на илюстрацията.

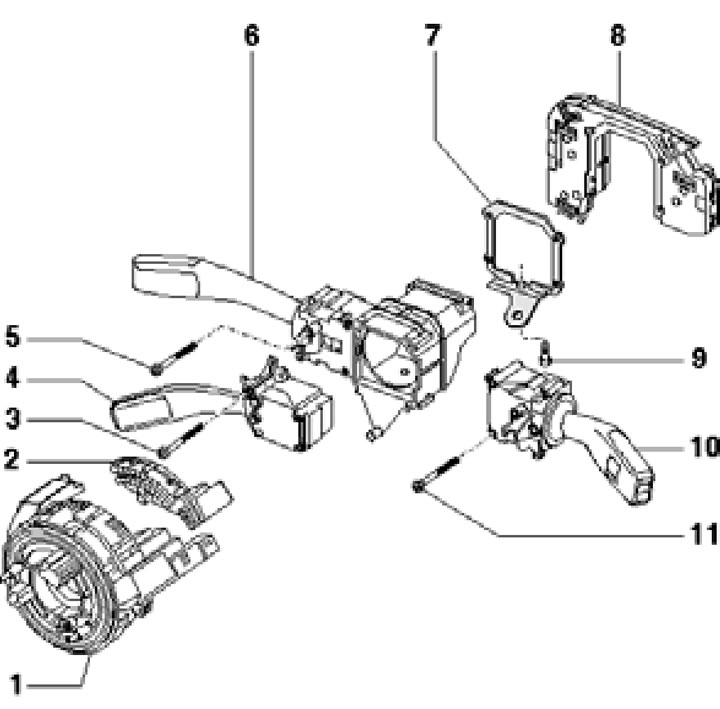

8.1. Детайли за монтажа на модула на кормилната колона:
1 - Винтова пружина с плъзгащ се пръстен, не завъртайте след сваляне;
2 - Сензор за ъгъла на волана G85;
3, 5, 11 - Болт, 0.65 Nm;
4 - Превключвател за круиз контрол;
6 - Превключвател на горната лява кормилна колона;
7 - Държач;
8 - Блок за управление на електрониката на кормилната колона;
9 - Болт, 3 Нм;
10 - Превключвател на дясната кормилна колона.
Блок на превключвателя на кормилната колона
2. Свалете волана (вижте Глава 9).
3. Отстранете обшивката (1 на илюстрацията) по посока на стрелката.

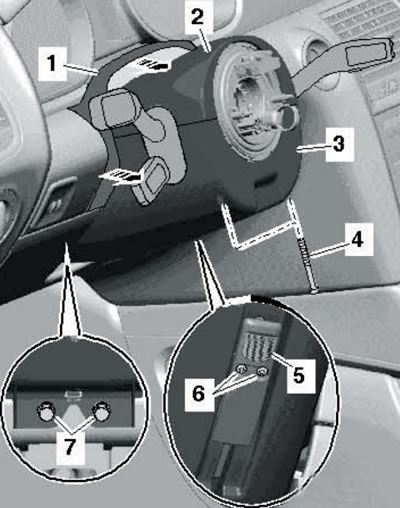

8.3. Сваляне на капаците на кормилната колона.
Отстранете болтовете (4) с отвертка T8, ако има такава, отстранете болтовете (6) и свалете капака на лоста (5). Отстранете болтовете (7), отделете горния капак на кормилната колона (2) от долния капак (3) и ги свалете. Ако има такъв, изключете конектора на долния капак.
4. Отстранете болта (2) и разкачете конекторите (1, 3 и 4). Преди да разкачите конектора (4), освободете се от статичното електричество. Внимателно извадете превключвателния блок заедно с блока за управление на електрониката на кормилната колона. Монтажът се извършва в обратен ред.

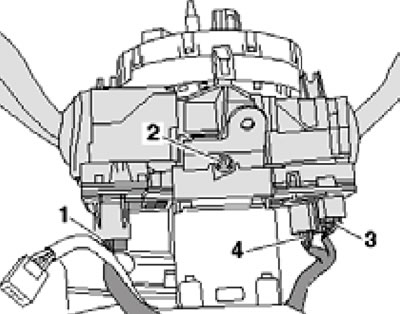

8.4. Демонтиране на превключвателя на кормилната колона.
Електронен блок за управление на кормилната колона
5. Свалете модула на превключвателя на кормилната колона (вижте подраздела по-горе).
6. С кормилната колона в централно положение, леко натиснете ключалките (стрелките на илюстрацията) и отделете спиралната пружина (2) със сензора за ъгъл (1) от блока на превключвателя на кормилната колона.

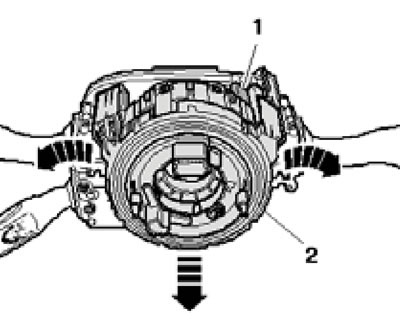

8.6. Демонтиране на пружината със сензора.
7. Отстранете болтовете (вижте илюстрацията) и свалете блока за управление на електрониката на кормилната колона (1) от модула на превключвателя на кормилната колона.

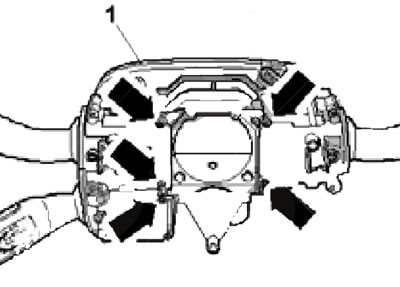

8.7. Закрепване на електронния блок за управление на кормилната колона.
8. Монтажът се извършва в обратен ред. След смяна на управляващия блок, той трябва да бъде прекодиран с помощта на диагностичен инструмент (вижте Глава 5).
Сензор за пружина и ъгъл на волана
9. Свалете волана (вижте Глава 9) и накладки на кормилната колона (вижте параграф 3).
10. Разкачете горния конектор на пружината, внимателно натиснете скобите (вижте илюстрацията) и свалете спиралната пружина (1) от модула на превключвателя на кормилната колона.

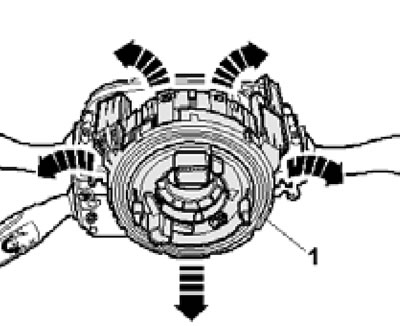

8.10. Демонтиране на спиралната пружина.
Забележка: За по-голяма яснота, модулът на превключвателя на кормилната колона не е показан на илюстрацията.
11. Ако е необходимо, след като свалите пружината, свалете сензора за ъгъла на волана по посока на стрелката (вижте илюстрацията).

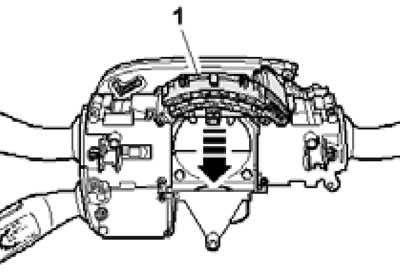

8.11. Демонтиране на сензора за ъгъла на волана.
След смяна на сензора, трябва да го калибрирате с помощта на диагностичен инструмент (вижте Глава 5).
12. Монтажът се извършва в обратен ред.
Превключватели на кормилната колона
13. Свалете модула на превключвателя на кормилната колона (вижте подраздела по-горе).
14. С кормилната колона в централно положение, внимателно натиснете ключалките (стрелките на илюстрация 8.6) и отделете спиралната пружина (2) със сензора за ъгъл (1) от блока на превключвателя на кормилната колона.
15. Отстранете болтовете (стрелките на илюстрацията) и свалете блока за управление на електрониката на кормилната колона (2) и десния превключвател на кормилната колона (3), както и левия долен превключвател на кормилната колона (1) от блока на превключвателите на кормилната колона.

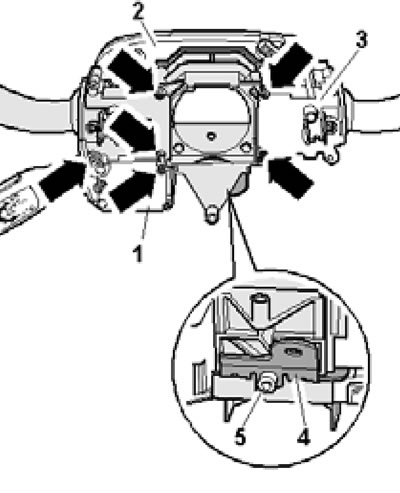

8.15. Демонтиране на превключвателите на кормилната колона.
Развийте болтовете (5) и свалете държача (4).
