Отворете напълно завесата на люка. Премахване на задния стъклен капак.

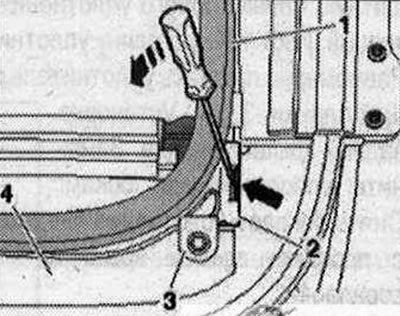

Развийте болта "3" на капака "2" (2 Nm). С помощта на отвертка отворете ключалката - стрелка, капаци "2-4" и свалете капака "2". Не отстранявайте вътрешното уплътнение "1".

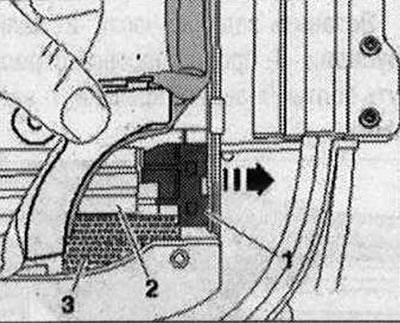

Внимателно отстранете огледалото "2" с плъзгача. Не повреждайте тъканта на завесата "3". Издърпайте плъзгача "1" по посока на "стрелката" от страната на огледалото "2". Отстранете облицовката на тавана.

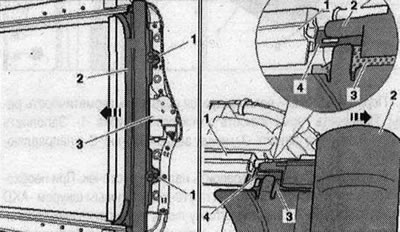

Развийте болтовете "1" на касетата "2" (3,5 Nm). Издърпайте касетата на щората "2" по "посоката на стрелката" надолу към електрическия мотор на плъзгащата се щора на покрива "3".
Издърпайте касета "2" със стоманена лента "4" по посока на "стрелката" от шина "1".
След отстраняване на пердето на люка, огледалото може да бъде сменено.

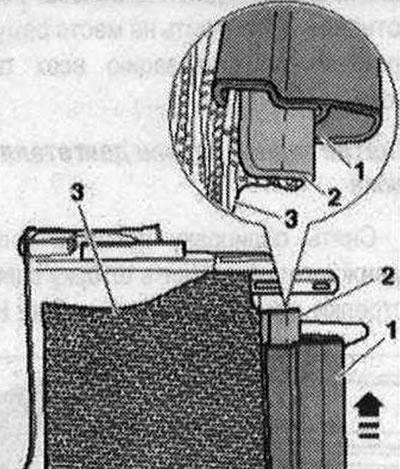

Отстранете огледалото "1" по посока на "стрелката" от канта "3" на плат за перде "2". Плъзнете новото огледало -1 върху рамката "3".
Монтиране
Поставете огледалото преди да поставите касетата. Не смазвайте плъзгачите и кабелите на задвижването на ролетните щори на покрива. Поставете касета "2" със стоманена лента "4" срещу посоката на "стрелката" в гума "1".

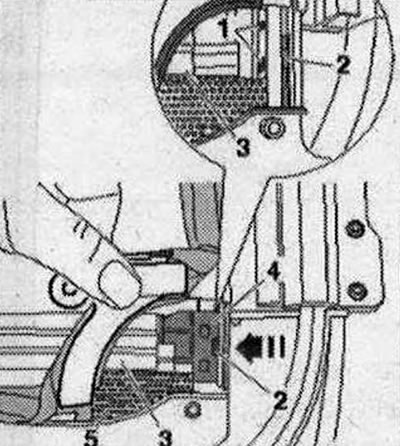

Поставете контур "3" на касета "2" под шина "1". Поставете плъзгача "4" по посока на "стрелката" в огледалото "3".

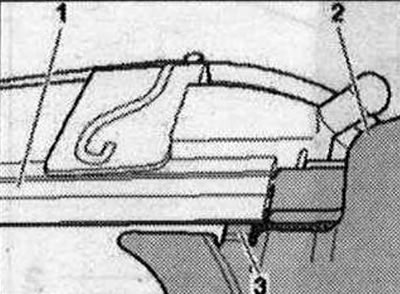

Плъзгачът "4" трябва да влезе в отвора на стоманената лента "1" и захващането на кабела на завесата на люка "2". Монтаж в обратен ред.
Моменти на затягане
- Болт на касетата: 3,5 Nm
- Болт на капака: 2 Nm
Индикация. След като монтирате завесата на люка, проверете за плавно и лесно движение. За да направите това, преместете завесата на покрива ръчно, като завъртите задвижващия мотор с обикновен шестостенен ключ и се уверете, че материалът на завесата не е прекомерно опънат и че върху него не се образуват гънки.
Монтирайте таванния панел. Монтиране на задния стъклен капак. След приключване на работата извършете стандартизирането на електрическия двигател на люка.
