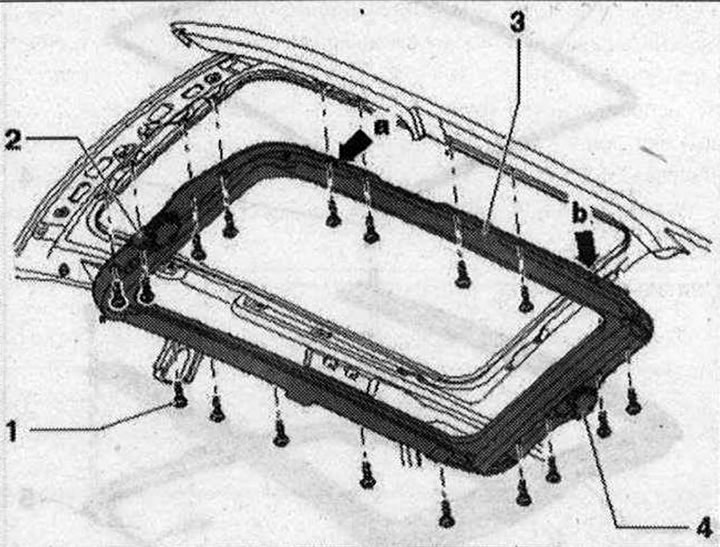

Детайли и възли на рамката на люка 1. Болт. 8 Нм. При монтажа следвайте последователността на завинтване; 2. Употребяван шибедах "J245"; 3. Монтажна рамка. Премахване: Премахването на рамката трябва да се извърши от поне двама механици. Отстранете облицовката на тавана. Изключете маркучите за източване на вода от тръбите "стрелка" на монтажната рамка "3". Изключете съединителя на проводника на блока за управление на люка "J245" "2" и блока за управление на завесата "J394". Развийте болтовете "1" от монтажната рамка "3" и я извадете от колата с двама души. Монтаж: Повдигнете монтажната рамка в автомобила и завийте болтовете "2", но не ги затягайте. Центрирайте монтажната рамка, например, с две 8 mm свредла в центриращите отвори "6" и "7" спрямо покрива. Затегнете външните предни и задни болтове до определения въртящ момент; 4. Употребявана щора "J394"

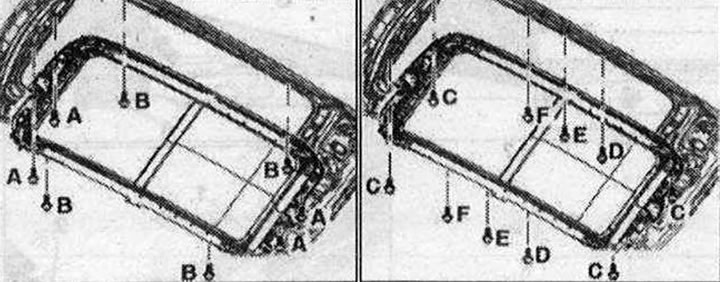

Монтажна рамка, последователност на затягане
Уверете се, че сте затегнали болтовете в определената последователност и с правилния въртящ момент. Първо затегнете вътрешните болтове "A" до електродвигателите отпред и отзад. След това затегнете външните болтове "B" отпред и отзад.
Затегнете болтовете "C" отпред и отзад. Накрая затегнете болтовете "D"; "E" и "F".

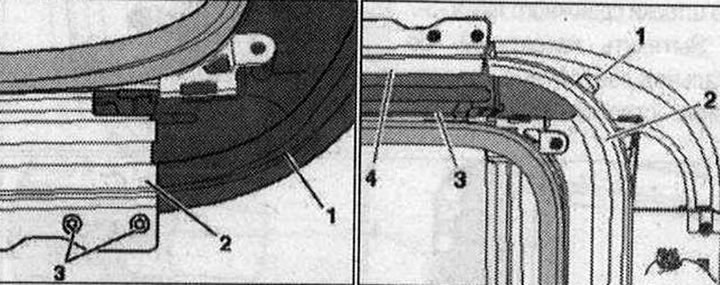

Поставете задната част "2" изцяло заедно с водещите тръби "3" обратно на часовниковата стрелка във водача "1". Затегнете болтовете "3" на задния капак "1" на водещата релса "2" до 2 Nm.
Преди монтажа се препоръчва да се провери плътността на рамката. Проверете херметичността на дренажната тръба "1". Напълнете посочената зона "3" между задната част "2" и водача "4" с вода.
Изчакайте 5 минути и проверете за течове. Ако е необходимо, уплътнете течовете с бутилов шнур -AKD 497 010 04 R10-. Монтирайте завесата на люка. Монтирайте двигателя на завесата на люка. Поставете ново вътрешно уплътнение. Инсталирайте рамката на място. След като завършите цялата работа, инициализирайте всички задвижвания на повдигащия се и плъзгащ се люк.

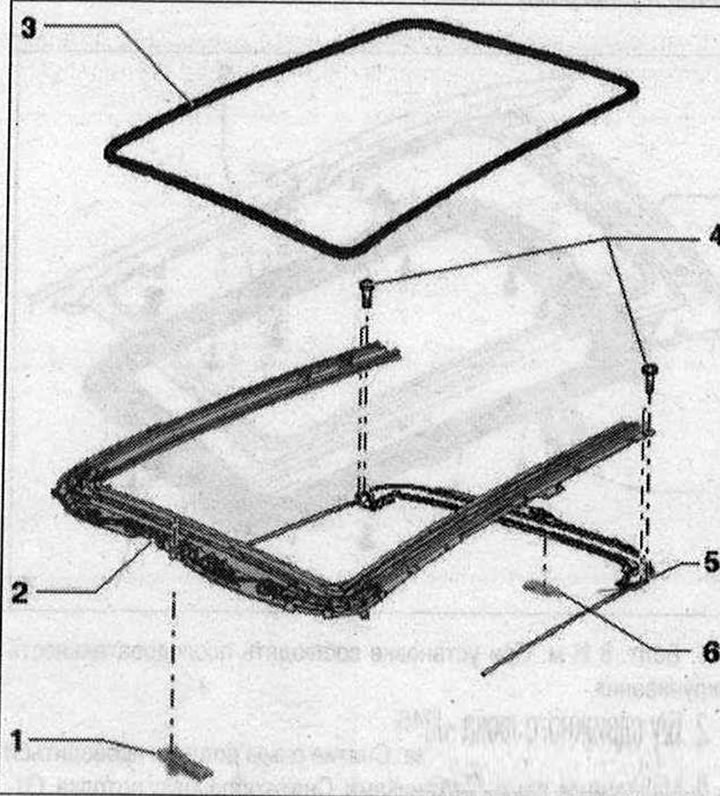

Сваляне на задния капак 1. Преден панел на електродвигателя; 2. Монтажна рамка; 3. Вътрешно уплътнение; 4. Болт. 2 Nm; 5. Задна корица; 6. Заден панел на електродвигателя

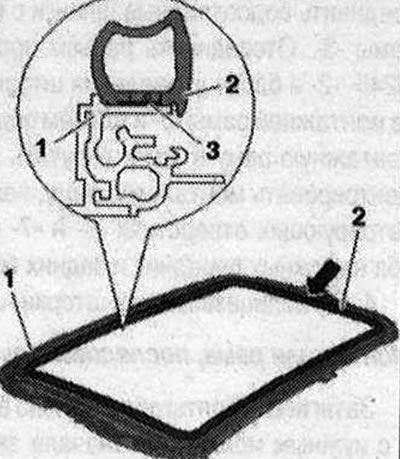

Отстранете рамката. Отстранете вътрешното уплътнение "2" от рамката "1". Свалете завесата на люка. Отстранете кабелния сноп от задния капак.

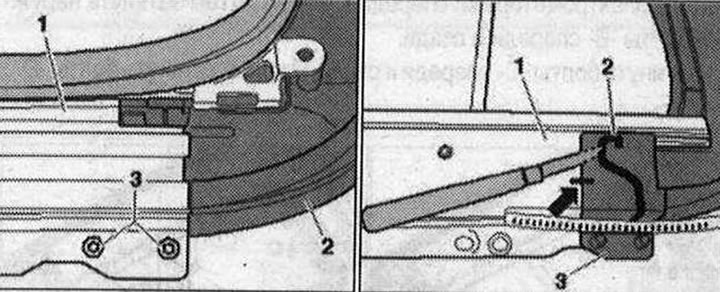

Развийте болтовете "3" на задния капак "2" от водача "1".
Маркирайте позицията на "стрелката" на задната част "3" за последващ монтаж. С помощта на нож отделете лепилната фуга "2" между водача "1" и задната част "3".

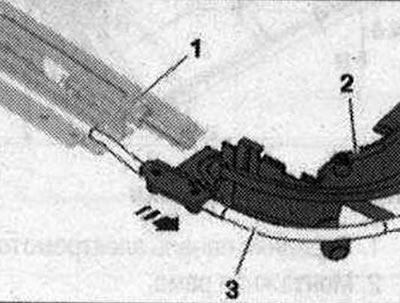

Отстранете изцяло задната част "2" заедно с водещите тръби "3" от водача "1" по посока на "стрелката".
Монтиране

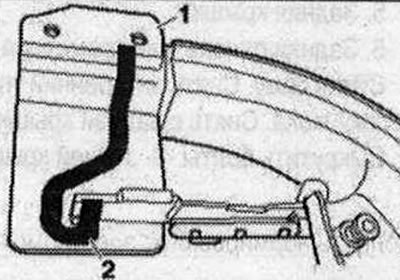

Отстранете остатъците от лепило с помощта на приставката "VAS 6349". Избършете залепващите повърхности на гърба и на водачите с разтворител "D 009 401 04". Поставете бутилова залепваща корда -AKD 497 010 04 R10 "-2" 0 3,5 mm в залепващия канал на капака, както е показано на фиг. "1".
