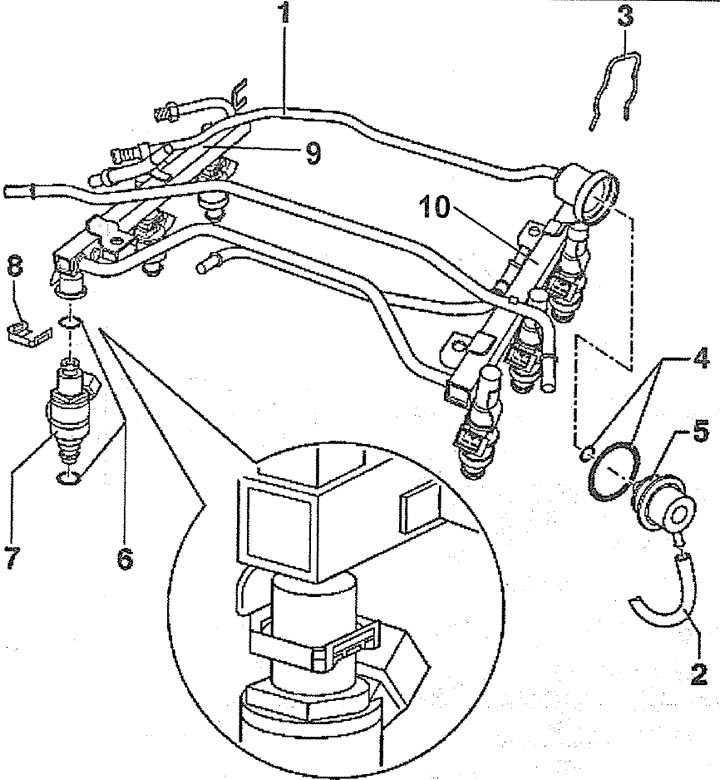

3.0. Горивна релса. Превозни средства с 2,7-литров двигател:
1 - свързващ горивопровод
2 - маркуч за ниско налягане на регулатора на налягането на горивото
3 - скоба
4 - уплътнителен пръстен. Да се подменя след всеки демонтаж
5 - регулатор на налягането на горивото
6 - уплътнителен пръстен на горивния инжектор. Да се подменя след всеки демонтаж
7 - горивен инжектор
8 - държач на горивния инжектор
9, 10 - горивна релса

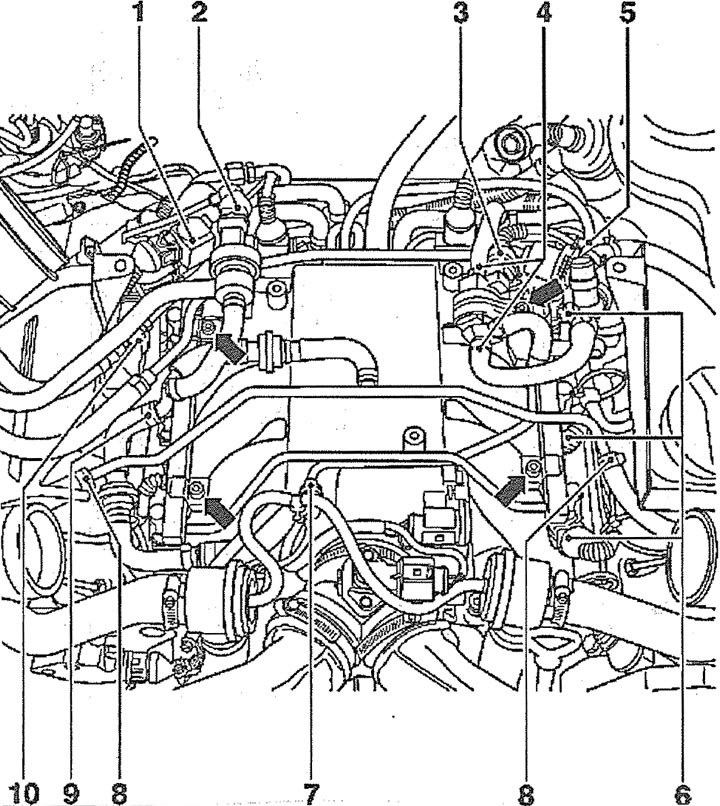

3.0a. Горивна релса и свързани компоненти. Превозни средства с 2,7-литров двигател:
1 - клапан за намаляване на налягането на горивото
2 - електромагнитен клапан за продухване на адсорбера
3 - байпасен клапан на турбокомпресора
4 - скоба
5 - регулатор на налягането на горивото
6 - щепсели за захранване на горивния инжектор
7 - маркуч за ниско налягане на байпасния клапан на турбокомпресора
8 - маркуч за всмукване на въздух
9 - маркуч за отдушник на кутията
10 - тръбопровод за подаване на гориво
