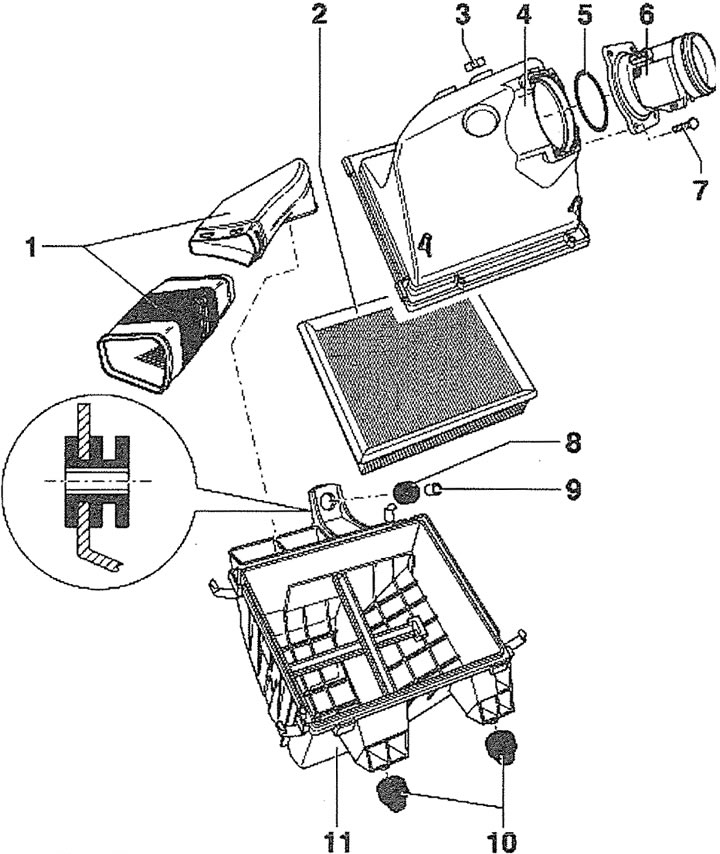

8.0. Въздушен филтър. Бензинови автомобили:
1 - въздуховоди
2 - сменяем въздушен филтърен елемент
3 - скоба
4 - капак на въздушния филтър
5 - уплътнителен пръстен
6 - сензор за масов въздушен поток
7 - болт. Момент на затягане -10 Nm
8 - гумена монтажна подложка
9 - дистанционна втулка
10 - уплътнение
11 - корпус на въздушния филтър

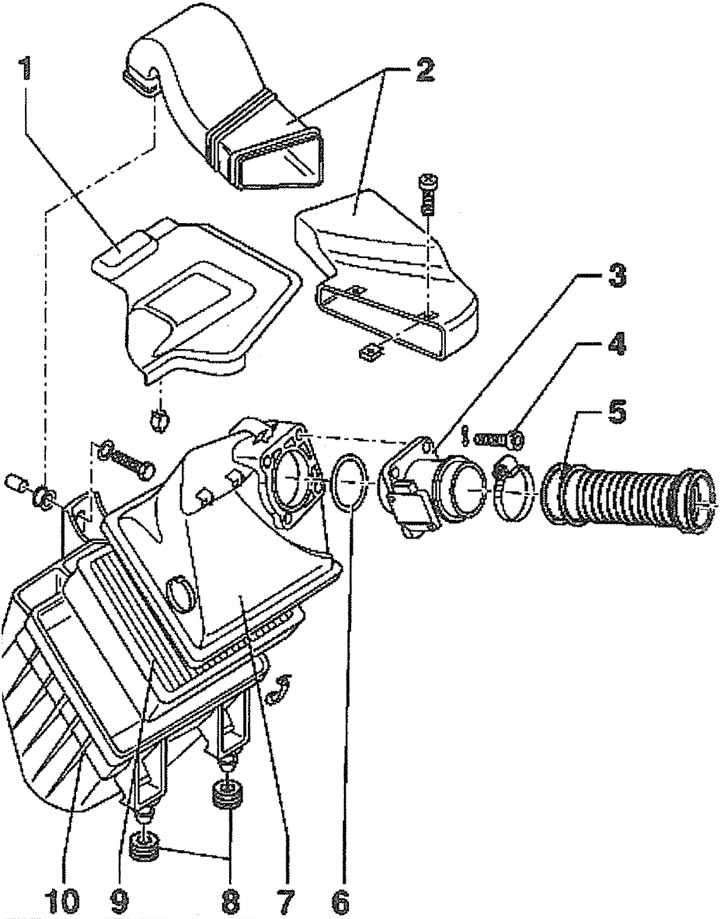

8.0a. Въздушен филтър. Дизелови превозни средства:
1 - защитно покритие
2 - въздуховод
3 - сензор за масов въздушен поток
4 - болт. Момент на затягане - 10 Nm
5 - дросел на канала за подаване на въздух
6 - уплътнителен пръстен
7 - капак на въздушния филтър
8 - гумена монтажна подложка
9 - сменяем въздушен филтърен елемент
10 - корпус на въздушния филтър
Оттегляне
Автомобили с бензинов двигател
1. Отстранете капака 1 на въздушния филтър (вижте илюстрацията).

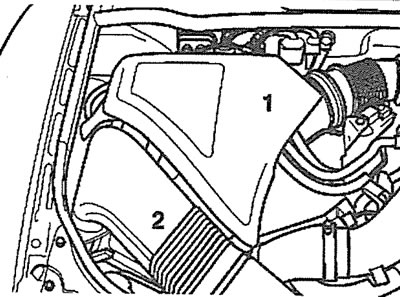

8.1. Свалете капака на въздушния филтър 1
2. Отстранете въздуховод 2 (вижте илюстрация 8.1).
3. Разкачете щепселите 4 на сензора за масов въздушен поток (вижте илюстрацията).

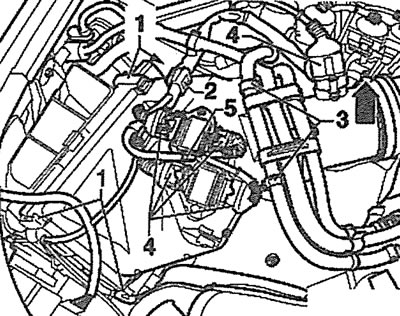

8.3. Разкачете щепселите 4 на сензора за масов въздушен поток
4. Автомобили с двигатели AJK, ARE, AZA. Разкачете останалите щепсели на 4 бобини за запалване (вижте илюстрация 8.3).
5. Отрежете яката 5, освободете кабелния сноп от държача 2 и ги преместете далеч от работното място (вижте илюстрация 8.3).
6. Освободете горивопроводите от държачите 3, свалете скобата (вижте стрелката на илюстрация 8.3), извийте скобите 1 и свалете капака на въздушния филтър.
7. Сменете стария елемент на въздушния филтър с нов.
Дизелови превозни средства
8. Отстранете капака 2 на въздушния филтър, откачете въздуховода 1 (вижте илюстрацията).

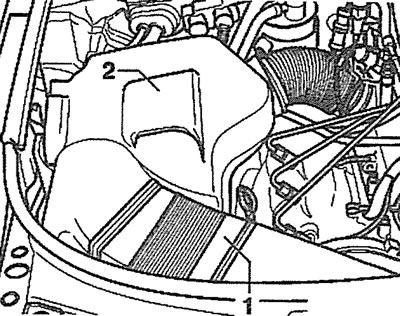

8.8. Свалете капака 2 на въздушния филтър, изключете въздуховода 1
9. Отстранете маншета 3, след това изключете щепсела 4 на манометъра на масовия разход на въздух (вижте илюстрацията).

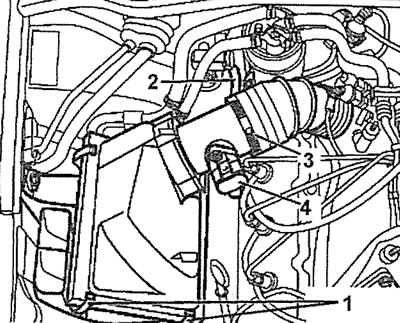

8.9. Отстранете скобата 3, след това изключете щепсела 4 на сензора за масов въздушен поток
10. Разкачете маркуча 2 на корпуса на въздушния филтър, извийте четирите скоби 1 и свалете капака на въздушния филтър (вижте илюстрация 8.9).
11. Сменете стария елемент на въздушния филтър с нов.
Освен това инсталирането на демонтираните компоненти се извършва в обратен ред на отстраняване.
