Указание. Запрещается разбирать блок управления комбинации приборов. Для снятия комбинации приборов не требуется снимать рулевое колесо.
Если происходит замена комбинации приборов с б/у комбинации приборов «J285», то выбрать в режиме работы "Ведомый поиск неисправностей" или "Ведомые функции" функцию "Замена" соответствующего б/у.

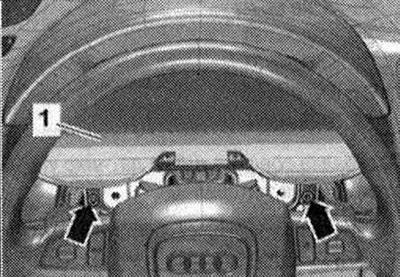

Выбрать функцию или путь: марка а/м -буквенное обозначение двигателя -17 комбинация приборов J285 -17 замена б/у (рем. гр. 90). Следовать дальнейшим указаниям на дисплее диагн. тестера. Установить рулевое колесо насколько возможно назад и вниз, использовать для этого полную область регулировки положения рулевой колонки. Выключить зажигание. Снять стыковую накладку. Снять стыковую накладку с облицовки верхней части рулевой колонки. Выкрутить болты «стрелки». Сдвинуть комбинацию приборов «1» настолько, чтобы она примкнула к рулевому колесу. Разъединить эл. штекерное соединение.

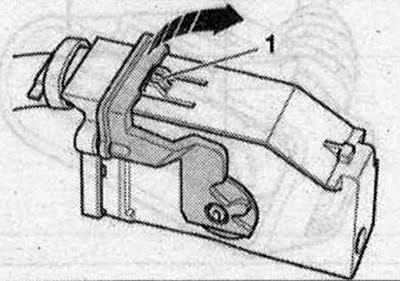

Для разъединения эл. штекерного соединения нажать на фиксатор «1», провернуть стопорную скобу в «направлении стрелки» и разъединить штекерное соединение.
Снять комбинацию приборов, находящуюся между рулевым колесом и панелью управления, по направлению к стороне водителя.
Монтаж
Установка в обратном порядке: следовать дальнейшим указаниям на дисплее диагн. тестера при новой комбинации приборов.

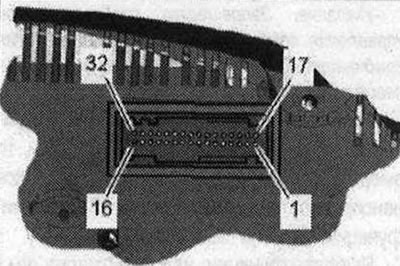

Назначение контактов в многоконтактном штекерном разъеме в щитке приборов
32-контактный разъем, серый 1. не занят; 2. Пробуждающий провод шины CAN, экран; 3. Пробуждающий провод шины CAN, Low; 4. Пробуждающий провод шины CAN, High; 5. Провод массы датчика датчика уровня топлива «G». контакт 2; 6. Датчик уровня топлива «G». контакт 4; 7. Датчик уровня топлива «G». контакт 3; 8-22. не занят; 23. Радиочасы 5 В; 24. Сигнал радиочасов; 25-28. не занят; 29. Клемма 31; 30. Клемма 31; 31. Клемма 30; 32. Клемма 30.
Раскладка соединений на датчике указателя уровня топлива «G»
Отсоединить эл. 5-контактный разъем от глухого фланца топл. бака.

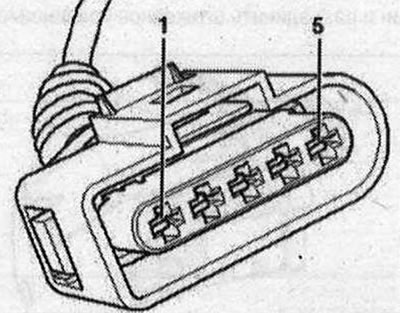

Раскладка контактов 5-контактного разъема датчика уровня топлива «G»
1. Положительный вывод насоса предварительной подачи топлива «G6»; 2. Кабель от датчика указателя уровня топлива «G» к комбинации приборов (кабель массы датчика) - контакт 5; 3. Кабель от датчика указателя уровня топлива «G» к комбинации приборов (индикация уровня топлива в топл. баке) - контакт 7; 4. Кабель от датчика указателя уровня топлива «G» к комбинации приборов (индикация уровня топлива в топл. баке) - контакт 6; 5. "Масса" насоса предварительной подачи топлива «G6».
Назначение контактов разъема датчика температуры ОЖ «G62». Двигатели FSI и TFSI
Отсоединить 2-контактный эл. разъем от датчика температуры ОЖ «G62». Датчик не снимается.

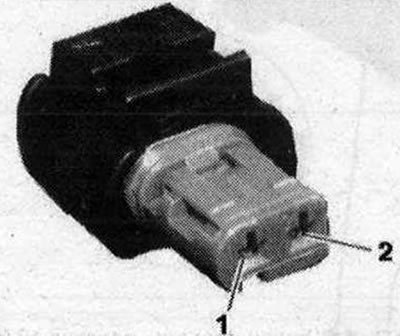

Раскладка 2-контактного штекерного разъема на датчике температуры ОЖ G62-
1. Масса датчика; 2. Кабельное соединение, идущее от датчика температуры ОЖ «G62» к блоку управления двигателя
Назначение контактов разъемов датчиков уровня ОЖ «G62»/«G83». Двигатели TDI
Отсоединить 2-контактный эл. разъем от датчика температуры ОЖ «G62». Датчик не снимается. Отсоединить 2-контактный эл. разъем от датчика температуры ОЖ на выходе радиатора «G83». Датчик не снимается.

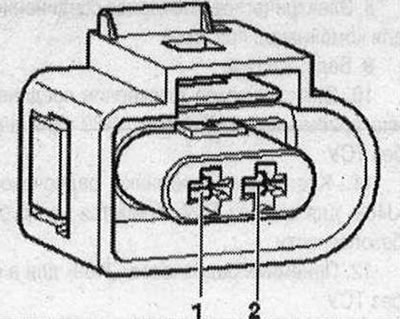

Раскладка 2-контактного штекерного разъема на датчике температуры ОЖ «G62»
- 1. Масса датчика
- 2. Кабельное соединение, идущее от датчика температуры ОЖ «G62» к блоку управления двигателя
Распределение эл. зарядов 2-контактного разъема датчика температуры ОЖ на выходе системы охлаждения «G83»
- 1. Масса датчика
- 2. Кабельное соединение от датчика температуры ОЖ на выходе системы охлаждения «G83» к блоку управления двигателя
Снятие датчика наружной температуры «G17»

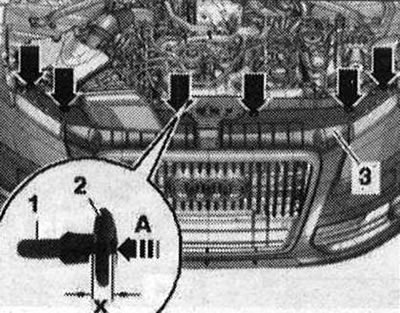

Выключить зажигание. Для снятия распорных клипс «стрелки» осторожно вставить штифт «1» на расстояние «х» в клипсу до слышимой фиксации «стрелка А». Размер «х» = 5 мм. Извлечь разблокированную клипсу «2» со штифтом. Приподнять крышку «3» на рамке радиатора и подвесить на решетке радиатора.

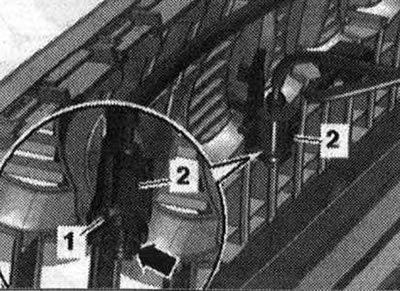

Разъединить эл. штекерное соединение «2». Осторожно сжать фиксаторы «стрелка» и вытянуть датчик наружной температуры «G17» «поз. 1» из крепления вверх.
Монтаж
Установка в обратном порядке: установить обшивку рамки радиатора на решетке радиатора.
Снятие приемника радиочасов «J489»
Выключить зажигание. Снять облицовку заднего бампера.

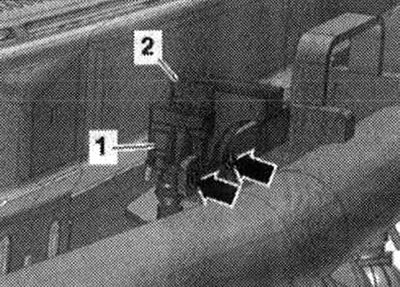

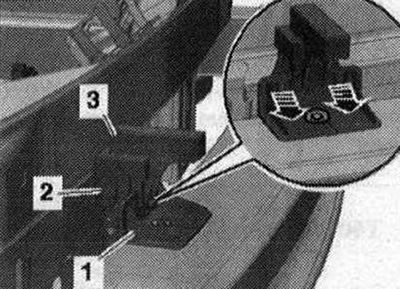

А/м без ТСУ: Приподнять клипсы «стрелки» и снять приёмник радиочасов «489» «поз. 3» из крепления «1» вверх. Отсоединить разъем «2» на приемнике для радиочасов «J489».
А/м с ТСУ: Выкрутить болты «стрелки» и снять приемник для радиочасов «J489» no3. 2-. Отсоединить разъем «1» на приемнике для радиочасов «J489».
Монтаж
Установка в обратном порядке: установить облицовку заднего бампера. Если накладка бампера на а/м с ассистентом смены полосы движения была снята, то блок управления ассистента смены полосы движения «J769»/«J770» должен быть откалиброван заново.
