Органы управления и приборы, расположенные на приборной панели и средней консоли представлены на иллюстрациях
- 1 - рукоятка регулирования притока воздуха
- 2 - регулятор яркости подсветки приборов
- 3 - регулятор угла наклона фар
- 4 - выключатель / переключатель света
- 5 - рычажные переключатель указателей поворота и ближнего света выключатель темпостата
- 6 - приборная доска
- 7 - замок зажигания
- 8 - рычажный выключатель стеклоочистителя и стеклоомывателя переключатель функций путевого компьютера
- 9 - выключатель обогрева сиденья водителя
- 10 - выключатель обогрева заднего стекла
- 11 - клавиша антипробуксовочной системы (ASR) или электронной программы стабилизации курсовой устойчивости (ESP)
- 12 - воздушные дефлекторы
- 13 - выключатель аварийной световой сигнализации
- 14 - выключатель обогрева сиденья переднего пассажира
- 15 - радио*
- 16 - отопление и вентиляция / кондиционер
- 17 - запирающийся вещевой ящик
- 18 - подушка безопасности переднего пассажира
- 19 - пепельница, прикуриватель / розетка
- 20 - рычаг переключения передач / селектора
- 21 - ниша или органы управления системой навигации и телематики*
- 22 - ниша для хранения папки с документами
- 23 - регулируемая рулевая колонка
- 24 - звуковой сигнал подушка безопасности водителя
- 25 - рукоятка отпирания капота
Предупреждение: Некоторые из приведенных позиций входят в комплектацию только определенных модификаций или устанавливаются по заказу.
Расположение некоторых органов управления автомобилей с правосторонним рулевым управлением отличается от показанного на иллюстрации. Однако символы, используемые для их обозначения, соответствуют символам автомобилей с левосторонним рулевым управлением.
* В случае заводской комплектации автомобиля телематикой, радиоаппаратурой или системой навигации к ним прилагается руководство по эксплуатации.
Органы управления средней консоли

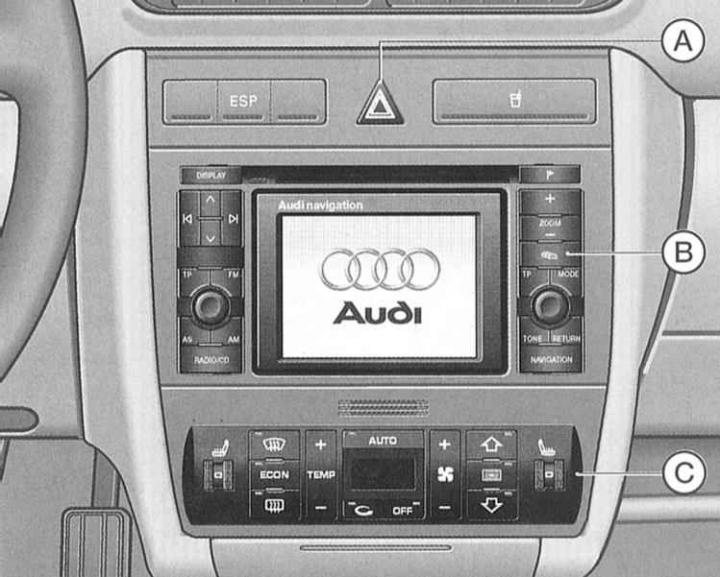

На иллюстрации изображен вариант средней консоли с системой навигации Audi "plus" / радиосистемой Audi "symphony".
- А - ряд выключателей
- В - система навигации "plus"* / радиосистема Audi "symphony"*
- С - кондиционер и выключатели обогрева стекол / сидений
Предупреждение: Некоторые из приведенных позиций входят в комплектацию только определенных модификаций или устанавливаются по заказу. Расположение некоторых органов управления автомобилей с правосторонним рулевым управлением отличается от показанного на иллюстрации.
* Правила пользования системой навигации Audi "plus" / радиосистемой Audi "symphony" содержатся в соответствующих руководствах по эксплуатации.
В системе навигации Audi "plus" функции радио, проигрывателя компакт-дисков и телевизора объединены.
