Снятие и установка комбинации приборов (Audi А2)

Индикация "dEF" на счетчике дневного пробега

Если блок управления комбинации приборов распознает ошибку в ПЗУ, то в суточном счетчике пути высвечивается индикация "dEF". При появлении индикации "dEF" заменить блок управления комбинации приборов.

Снятие

Запрещается разбирать блок управления комбинации приборов. Если заменяется комбинация приборов с блоком управления на панели управления «J285», выбрать в меню "Ведомые функции" функцию "Замена" «3285», Выключить зажигание и вытащить ключ зажигания.

Инструкция. После установки необходимо снова установить все кабельные хомуты, снимаемые или срезаемые при демонтаже. Для снятия комбинации приборов не требуется снимать рулевое колесо.

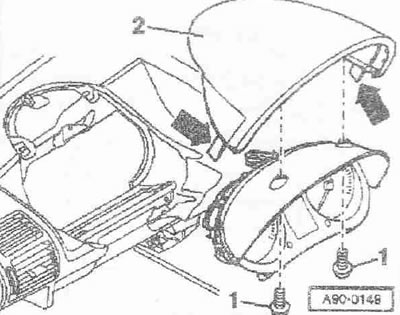

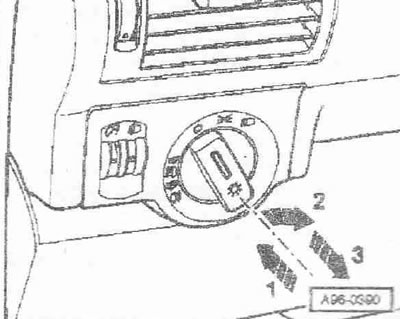

Установить рулевое колесо насколько возможно назад и вниз, использовать для этого весь диапазон регулировки положения рулевой колонки. Выкрутить болты «1». Осторожно снять козырек комбинации приборов «2» вверх. При необходимости поддеть с помощью клина «3409» и отделить от передней панели. Если таким образом козырек снять не удается, необходимо дополнительно разблокировать крепления фиксирующих пластин «стрелки» со стороны пространства для ног. Для этого выполнить следующее: установить выключатель освещения в положение "0". Нажать на выключатель «стрелка 1» и одновременно повернуть его вправо «стрелка 2».



Удерживая переключатель в этом положении, извлечь переключатель освещения из корпуса переключателя «стрелка 3». Снять вещевой отсек со стороны водителя.

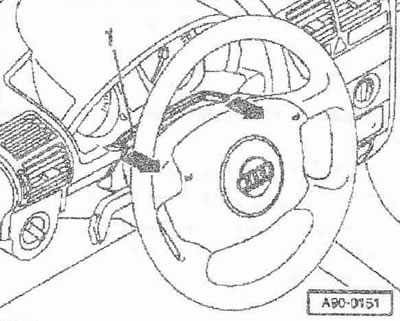

Снять накладку «1» на комбинации приборов в «направлении стрелки».

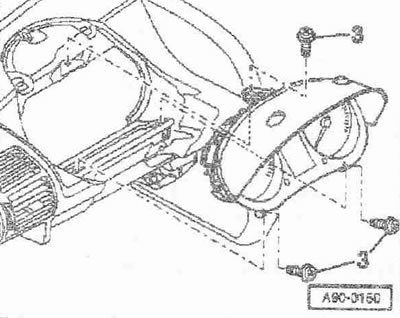

Выкрутить болты «3». Снять комбинацию приборов вверх. Где имеются, разрезать кабельные хомуты на обратной стороне комбинации приборов.

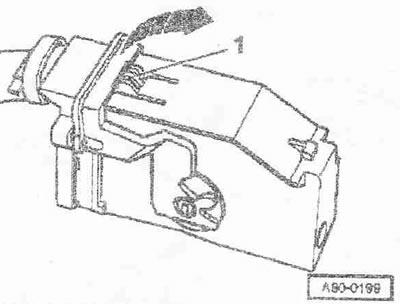

Отсоединить штекерный разъем от комбинации приборов, для этого разблокировать фиксатор повернуть скобу крепления в «направлении стрелки» и извлечь штекер.




Разблокировать крепежные скобы «стрелка» слева и справа на комбинации приборов. Снять накладку «1» с комбинации приборов.

Установка

Установка в обратном порядке, при этом необходимо учесть, что все хомуты при монтаже установить на места, где они были установлены изначально. Подсоединить штекерные разъемы и зафиксировать жгут проводов в зажиме на тыльной стороне комбинации приборов «стрелка». Установить верхний винт крепления «3» с резьбовым лаком.

Момент затяжки:

Комбинация приборов к панели управления: сверху. 3,5 Нм (устанавливать с использованием резьбового лака), снизу. 3,5 Нм.
