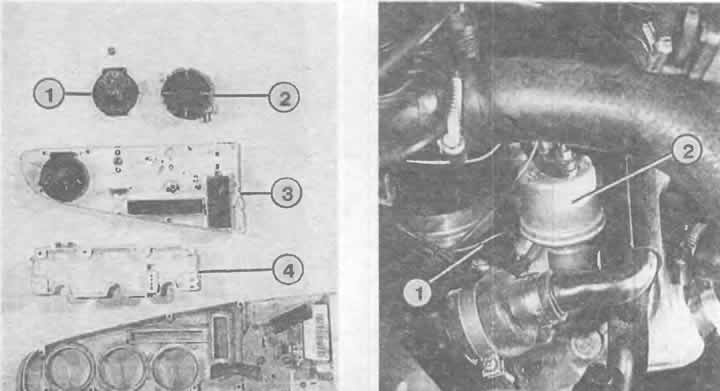

Слева: снятие отдельных приборов из комбинированного щитка приборов:
1 — указатель температуры масла (укреплен гайкой);
2 — часы;
3 — основная панель приборов;
4 — покрытие основной панели.
Справа: если установлены дополнительные приборы, то вместо выключателя с гидроприводом 0,3 бар стоит датчик давления масла (2). К нему подключены провод масляного манометра и провод выключателя с гидроприводом. Рядом с ними в 4-цилиндровом двигателе располагается датчик температуры масла (1) также на фланце масляного фильтра.
Если автомобиль оборудован системой самопроверки, то световое табло вверху зарезервировано для индикаторов-символов системы контроля (о ней далее в этой главе).
