Назначение контактов разъема датчика индикации температуры ОЖ G2-/датчика температуры ОЖ «G62»
Разблокировать сервисную крышку изнутри. Разблокировать капот и немного потянуть вперед. Снять капот. Отсоединить разъем датчика температуры ОЖ «G2».

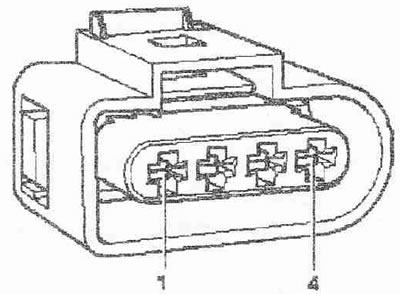

Назначение 4-контактного разъема датчика индикации температуры ОЖ G2-/датчика температуры ОЖ «G62»
1. Соединение датчика температуры ОЖ «G2» с блоком управления комбинации приборов (индикация температуры)
2. Масса датчика индикации температуры ОЖ «G2» (масса датчика)
3. Масса датчика температуры ОЖ «G62» (масса датчика)
4. Сигнальный провод от датчика температуры ОЖ «G62»

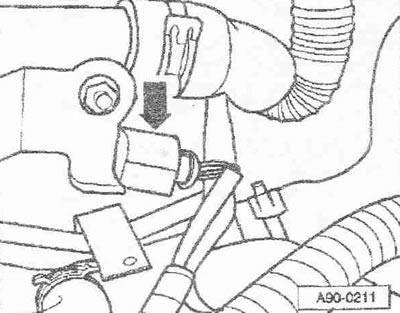

Отсоединение электрического разъема датчика индикации температуры ОЖ «G2» /датчика температуры ОЖ «G62» - а/м с двигателем 1,4 л MPI
Датчик расположен соединительной патрубке системы охлаждения слева на ГБЦ. Отсоединить разъем «стрелка» датчика индикации температуры ОЖ «G2» /датчика температуры ОЖ «G62».

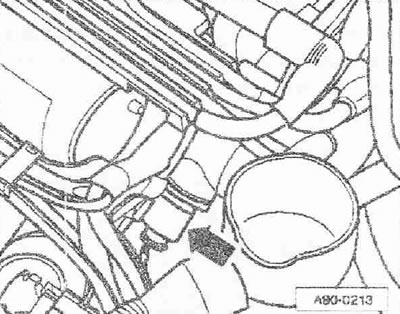

Отсоединение электрического разъема датчика индикации температуры ОЖ «G2» /датчика температуры ОЖ «G62» - а/м с двигателем 1,6 л FSi
Датчик расположен соединительной патрубке системы охлаждения слева на ГБЦ. Отсоединить разъем «стрелка» датчика индикации температуры ОЖ «G2» датчика температуры ОЖ «G62».

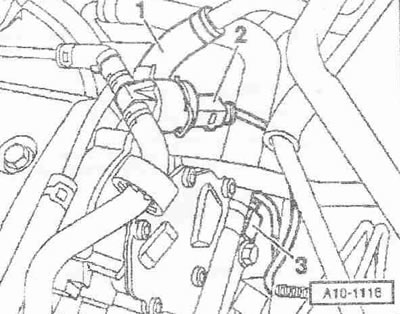

Отсоединение электрического разъема датчика индикации температуры ОЖ -G2/датчика температуры ОЖ «062» - а/м с двигателем 1,2 л TDI
Датчик расположен соединительной патрубке системы охлаждения слева на ГБЦ. Отсоединить разъем «стрелка 3» датчика индикации температуры ОЖ. Поз. 1- и «поз- 2» не обращать внимания.

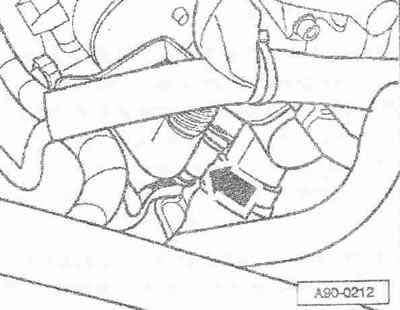

Отсоединение электрического разъема датчика индикации температуры ОЖ «G2» /датчика температуры ОЖ «G62» - а/м с двигателем 1,4 л TDI
Датчик расположен соединительной патрубке системы охлаждения слева на ГБЦ. Отсоединить разъем «стрелка» датчика.
