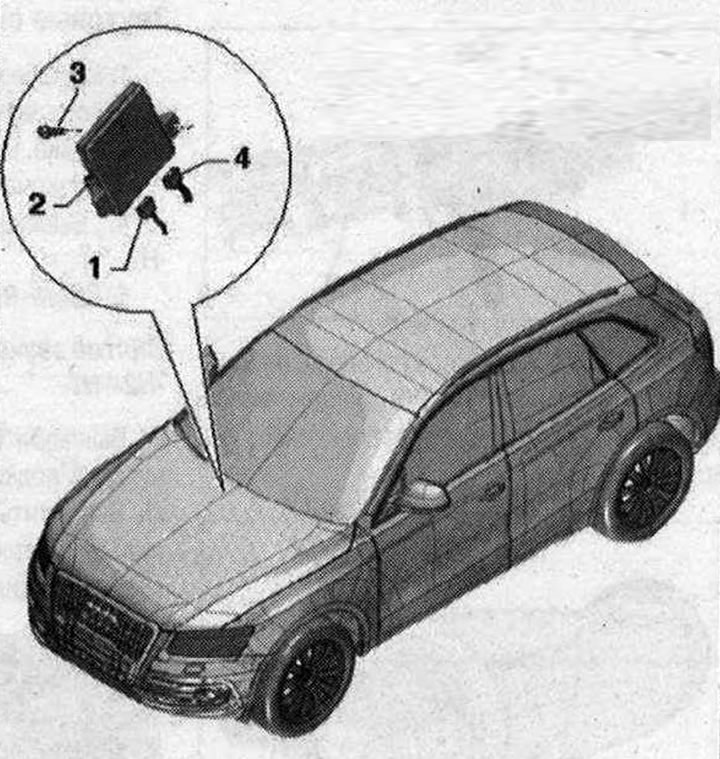

Диагностический интерфейс шины данных 1. Электрическое штекерное соединение диагн. интерфейса шины данных -J533-; 2. Диагностический интерфейс шины данных -J533-; 3. Болт. 3 Н·м; 4. Штекерное соединение для оптического кабеля. Закрыть защитным колпачком для разъемов кабелей-VAS
Снятие диагн. разъема шины данных -J533-
При замене б/у выбрать в режиме "Ведомый поиск неисправностей" или "Ведомые функции" функцию "Замена" соответствующего б/у.
Выбрать функцию или путь: Марка а/м -Буквенное обозначение двигателя -19 Диагностический интерфейс шины данных J533 - 19 Замена б/у (рем. гр. 90).

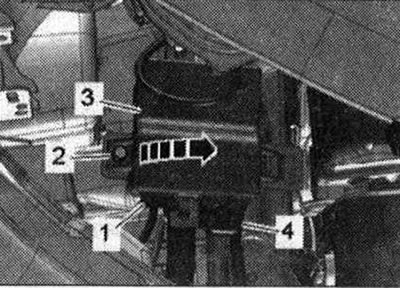

Следовать дальнейшим указаниям на дисплее диагн. тестера. Выключить зажигание. Снять перчаточный ящик. Выкрутить болт -2-. Извлечь диагн. интерфейс шины данных -533- -поз. 3- из держателя -стрелка-. Разъединить эл. штекерное соединение -4-. Отсоединить разъем -1 - оптоволоконной линии.

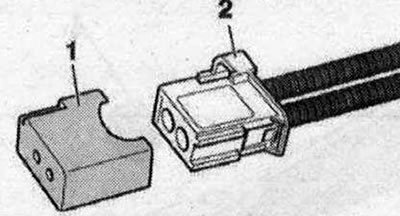

Закрыть открытый разъем жгута проводов -2- оптического кабеля защитным колпачком -VAS 6223/9- -поз. 1-.
Защитный колпак предотвращает загрязнение или механическое повреждение торцевой поверхности оптического кабеля, что в противном случае ухудшило бы оптическую передачу.
Монтаж
Установка в обратном порядке: установить перчаточный ящик. Следовать дальнейшим указаниям на дисплее тестера при новом диагностическим интерфейсом шины данных -J533-.

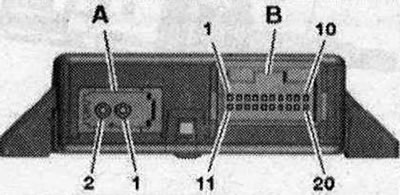

Разъем в диагностическом интерфейсе шин данных -J533-
Подключение оптической шины MOST (оптический кабель) -поз. А-
- 1. Вход
- 2. Выход
Многоконтактное штекерное соединение, 20-контактное -поз. В-
- 1. Аккумулятор + (клемма 30)
- 2. LIN 1
- 3. ACC-Rel.
- 4. ELV
- 5. CAN-шина Low (комфорт)
- 6. CAN-шина Low (привод)
- 7. CAN-шина Low (расширенная)
- 8. CAN-шина Low (комби)
- 9. CAN-шина Low (диагностика)
- 10. Экран (диагностика шины MOST)
- 11. Масса - (клемма 31)
- 12. LIN2
- 13. Сигнал Wake-up комбинации приборов
- 14. Клемма 15
- 15. CAN-шина High (комфорт)
- 16. CAN-шина High (привод)
- 17. Шина CAN High (Расширенная)
- 18. CAN-шина High (комби)
- 19. CAN-шина High (диагностика)
- 20. Экран
