Для достижения наилучшей управляемости информационно-развлекательным комплексом, телефоном и навигационной системой в рулевом колесе встроен ряд кнопок. С Tiptronic дополнительно слева и справа установлены переключатели управления данной системой. Б/у многофункционального рулевого колеса «J453» (под правой кнопкой) считывает информацию о нажатии кнопок и передает ее через шину LIN (однопроводную шину) в блок управления электроники рулевой колонки «J527». От б/у электроники рулевой колонки «J527» информация передается через шину CAN (Комфорт) и диагн. интерфейс шины данных «J533» к отдельным устройствам. Поиск неисправностей проводится в режиме "Ведомый поиск неисправностей".
- 1. Многофункциональные кнопки
- 2. Болт. 3 Н·м

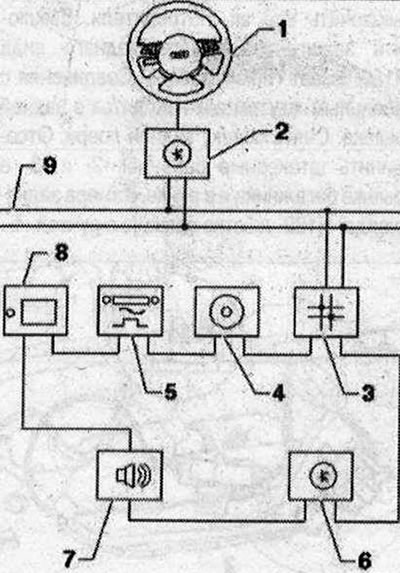

Комплектность в версии MMI 1. Многофункциональное рулевое колесо; 2. Б/у рулевой колонки «J527» на рулевой колонке; 3. Диагностический интерфейс шины данных «J533» (за перчаточным ящиком слева); 4. CD-чейнджер «R41» (в перчаточном ящике); 5. Радиоприемник «R» (MMI) (за левой обшивкой багажника); 6. Б/у электроникой коммуникаций 1 «J794» (в передней панели); 7. Б/у цифрового акустического пакета «J525» (за левой обшивкой багажника); 8. ТВ-тюнер «R78» (за левой обшивкой багажника); 9. Шина CAN (Комфорт)
Снятие кнопок многофункционального рулевого колеса

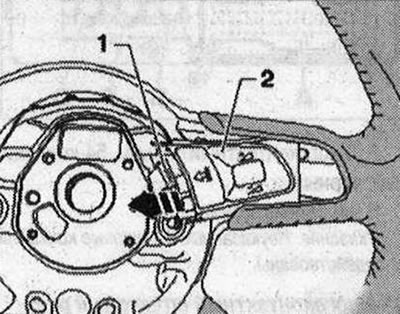

Выключить все эл. потребители. Выключить зажигание. Снять Airbag водителя. Снять декоративное кольцо с рулевого колеса. Отсоединить штекерное соединение «1» на кнопке многофункционального рулевого колеса «2».

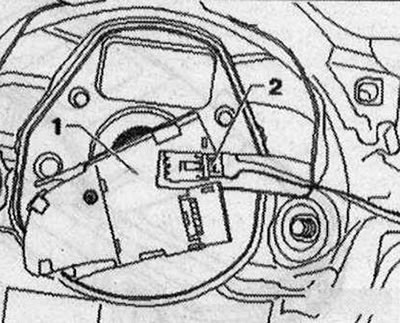

Выдавить кнопку «2» в направлении стрелки из рулевого колеса. Повернуть многофункциональную кнопку. Отсоединить штекерное соединение «2» к переключателю Tiptronic на кнопке многофункционального рулевого колеса «1» и снять кнопку.
Монтаж
Установка в обратном порядке. Снятие левой кнопки многофункционального рулевого колеса осуществляется аналогичным способом.
