Камера заднего вида (Audi Q5-8R)

Оглавление: Разъемы б/у камеры заднего вида… ↓ Снятие б/у камеры заднего вида «J772» ↓ Установить ↓ Снятие камеры заднего вида «R189» ↓ Монтаж ↓

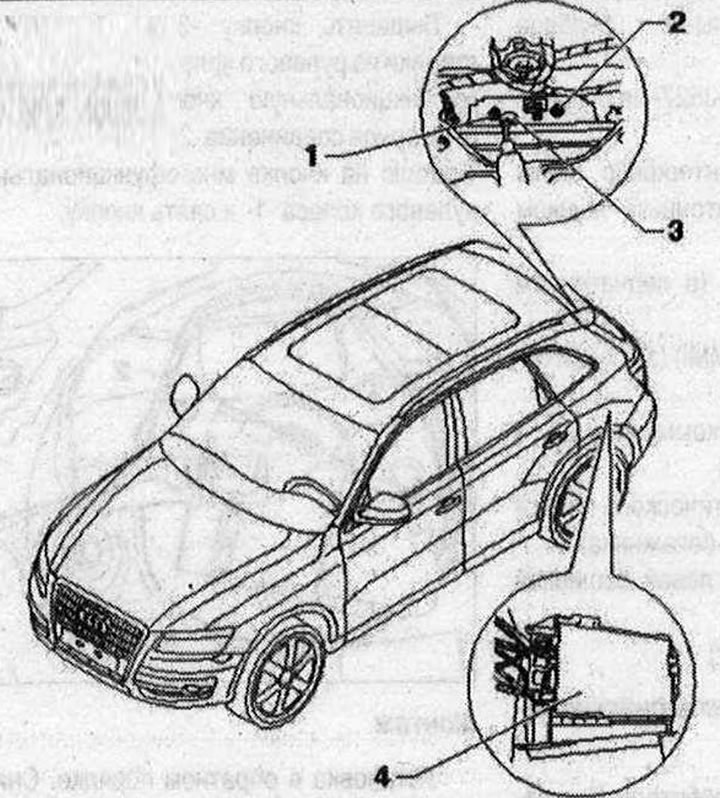

Камера заднего вида помогает водителю при движении задним ходом, наглядно высвечивая на модуле индикации б/у переднего модуля индикации и управления информационной системой «J685» дорожную ситуацию за а/м. Система активируется при включении задней передачи. Систему также можно включать вручную с помощью кнопки парковочного ассистента «Е266» в центральной консоли (опция). Камера заднего вида состоит из следующих компонентов: Камера заднего вида «R189»; Б/у камеры заднего вида «J772»; Б/у электроникой коммуникаций 1 «J794»; Рулевое колесо с датчиком угла поворота «G85». В качестве доп. опции могут быть установлены и другие блоки управления. Установка доп. номерного знака в а/м с камерой заднего вида не допускается, в противном случае возможны нарушения в работе системы. Поиск неис-правностей проводится в режиме "Ведомый поиск неисправностей".

1/2. Гайка. 6 Н·м
3. Камера заднего вида «R189»
4. Б/у камеры заднего вида «J772»

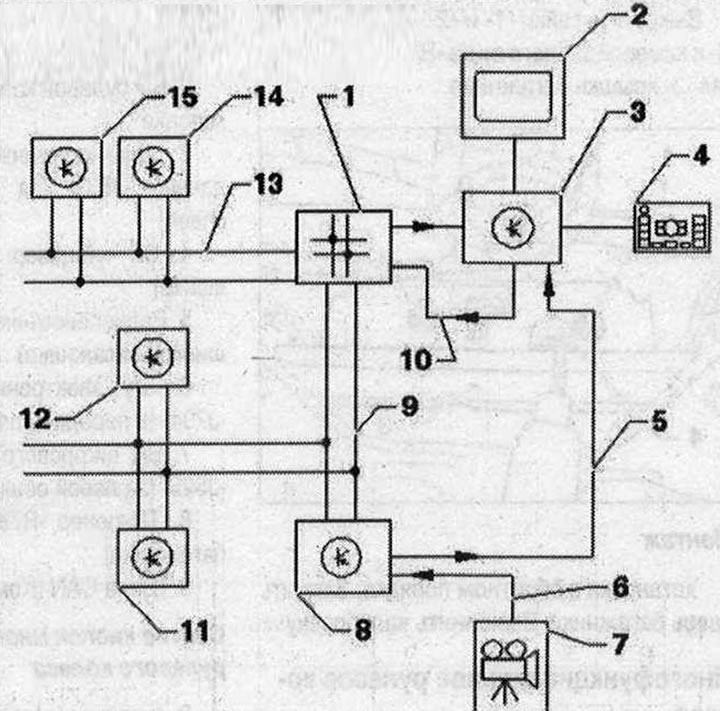

Оснащение с камерой заднего вида 1. Диагностический интерфейс шины данных «J533» за перчаточным ящиком слева; 2. Индикатор б/у органа управления и индикации, передний «J685» в центре передней панели; 3. Б/у информационной электроники 1 «J794» на передней панели; 4. Орган управления системы мультимедиа «Е380» в нижней части центральной консоли; 5. Кабель FBAS от б/у камеры заднего вида «J772»; 6. Кабель FBAS от камеры заднего вида «R189»; 7. Камера заднего вида «R189» в крышке багажника; 8. Б/у камеры заднего вида «J772» за левой обшивкой багажника; 9. Шина CAN (Комфорт); 10. Шина MOST; 11. Б/у системы поддержки парковки «J446» за правой обшивкой багажника; 12. Б/у распознавания прицепа «J345» за правой обшивкой багажника; 13. Шина CAN (привод); 14. Б/у ABS «Л 04» в мот. отсеке; 15. Датчик угла поворота рулевого колеса «G85» на рулевой колонке в блоке управления рулевой колонки «J527»

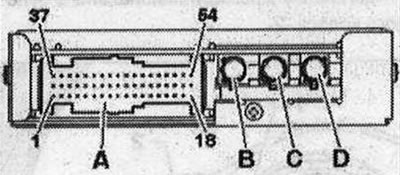

Разъемы б/у камеры заднего вида «J772»

А. Многоконтактный разъем, 54-контактный, черный
В. не задействован

Указание. Неуказанные штекерные контакты не задействованы.

А - Многоконтактный штекерный разъем, 54-контактный, черный

39. CAN-шина Low (комфорт)
40. CAN-шина High (комфорт)
43. Клемма 30
44. Клемма 31
47. Контакт 31 к камере заднего вида «R189»
48. Питание камеры заднего вида «R189»

Снятие б/у камеры заднего вида «J772»

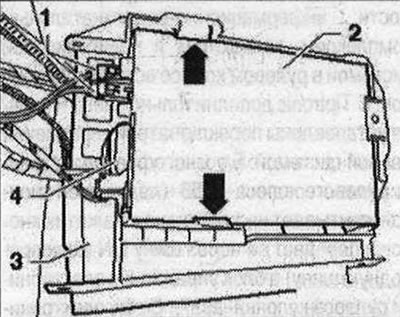

Б/у камеры заднего вида «J772» находится за левой обшивкой багажника. При замене б/у выбрать в режиме "Ведомый поиск неисправностей" функцию "Замена" соответствующего б/у. Использовать для этого тестер. Выключить все эл. потребители. Выключить зажигание. Открыть левый отсек в багажнике. Снять кронштейн с магнитолой «R» и отодвинуть его в багажный отсек. Б/у системы камеры заднего вида «J772» «32» только вставлен в держатель «3». Отсоединить штекерные разъемы «1» и «4» на блоке управления камеры заднего вида «J772» «2». Нажать на фиксаторы «стрелки» наружу и извлечь блок управления камерой заднего вида «J772» «2» из крепления «3».

Установить

Установка в обратном порядке. Установить крепление с магнитолой «R». Выполнить калибровку.

Снятие камеры заднего вида «R189»

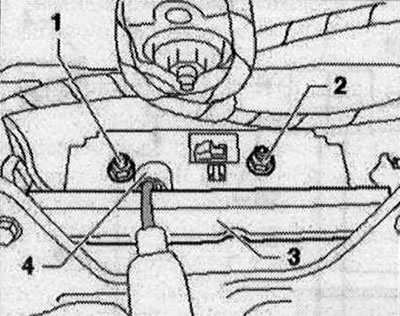

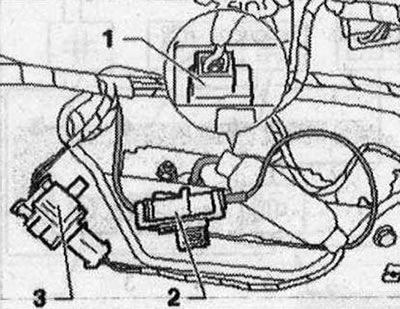

Камера заднего вида «R189» установлена в ручке крышки багажника и жёстко соединена с ней. Для замены камеры заднего вида «R189» необходимо заменить ручку. Выключить все эл. потребители. Выключить зажигание. Камера заднего вида «R189» имеет гибкий кабель. Соединения с кабельным жгутом а/м находятся в задней крышке. Снять обивку задней двери. Отсоединить штекерные разъемы «2» и «3» в крышке багажника и в ручке. Камера заднего вида «R189» жестко связана с ручкой «4».
