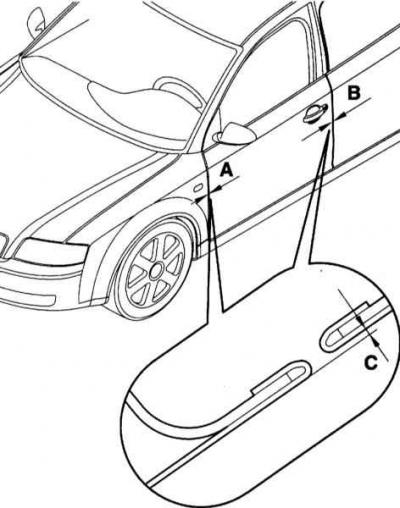

1. Проверьте зазоры в сопряжении передней двери. Зазоры должны быть равномерными по всему периметру прилегания к кузову.
- А — 3.5±0.5 мм
- В — 4.5±0.5 мм
- С — 0±1.0 мм
Предупреждение: Задняя дверь должна быть отрегулирована.
Проверка: Задняя дверь

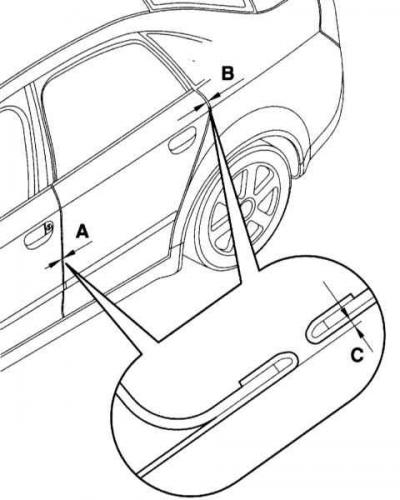

1. Проверьте зазоры в сопряжении задней двери. Зазоры должны быть равномерными по всему периметру прилегания к кузову.
- А — 4.5±0.5 мм
- В — 3.5±0.5 мм
- С — 0±1.0 мм
Предупреждение: Задняя дверь должна быть отрегулирована.
Регулировка
1. Ослабьте винты крепления фиксатора замка.

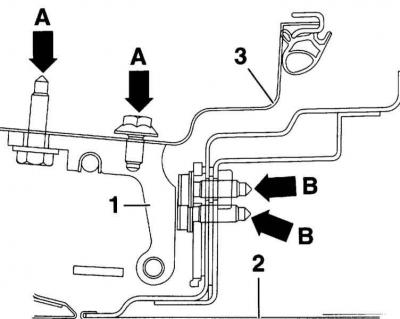

2. Регулировка двери в продольном направлении: Ослабьте винты крепления петель (стрелки А) к стойке А (3) (задняя дверь: стойка (В) так, чтобы дверь (2) с петлями (1) могла переместиться в пазах.
Предупреждение: К некоторым винтам крепления доступ имеется только изнутри. Для этого необходимо сначала снять нижнюю обивку на стойке А или В. На сопроводительной иллюстрации показана нижняя петля при закрытой двери.
3. Регулировка двери в продольном направлении: Выставьте дверь в соответствии с заданными зазорами и затяните винты крепления петель моментом 32Нм.
4. Регулировка двери в поперечном направлении, 1 приём: Ослабьте винты крепления петель (стрелки В) так, чтобы можно было сместить дверь (2) с петлями в пазах. Выставьте дверь так, чтобы её контур был заподлицо с прилегающими элементами кузова. Это относится прежде всего к передней части двери. В задней части дверь регулируется за счёт фиксатора замка. Винты крепления петель затяните моментом 32Нм.

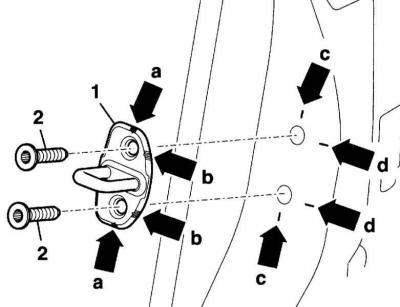

5. Регулировка двери в поперечном направлении, 2 приём: В задней части двери регулировка осуществляется за счёт фиксатора замка (1).
Предупреждение: Метки (стрелки а/с) применяются для боковой регулировки, метки (стрелки b/d) для регулировки по высоте.
6. Ослабьте винты (2) и сместите фиксатор замка. Отрегулируйте фиксатор так, чтобы дверь стояла немного наружу.
7. Осторожно закройте дверь так, чтобы была заподлицо с прилегающими элементами кузова, и фиксатор замка правильно заходил в замок.
8. Затяните винты крепления фиксатора замка моментом 25 Нм.
