Предупреждение: Перед регулировкой двери задка необходимо установить газонаполненный упор, обратитесь к подразделу Снятие и установка двери задка.

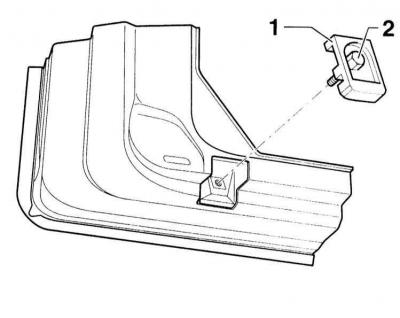

1. Слегка закрепите замковый элемент –1– гайками –2–.
2. Слегка закрепите болтом –2– регулировочный упор –1– внизу у облицовки замка.

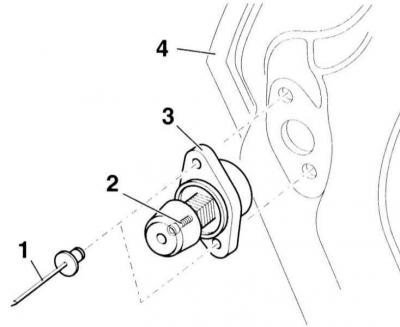

3. Отверните зажимной винт –2– и немного вытяните регулировочный упор –3–. 1 – заклепка.
4. Закройте дверь задка –4– и выставьте ее перемещением в продольном и поперечном направлении так, чтобы обеспечить равномерный зазор по отношению к прилегающим элементам кузова. Замок двери задка должен фиксироваться в замковом элементе во второй позиции. Величина зазора указана в Спецификациях.
5. При выполнении этой операции регулировочные упоры должны быть смещены в правильное положение.
6. Откройте дверь задка и слегка затяните моментом 2 Нм зажимной винт –2–. Для достижения указанного момента СТО применяют динамометрическую отвертку.
7. Закройте дверь задка.
8. Отрегулируйте упоры –1– изнутри с помощью щупа так, чтобы их расстояние по отношению к облицовке элемента замка составляло 1 мм.
Внимание: Регулировочные упоры –1– при закрытой двери задка не должны прилегать к облицовке замка.
9. Затяните болт –2– моментом 8 Нм.
10. Проверьте зазор, обратитесь к Спецификациям.
