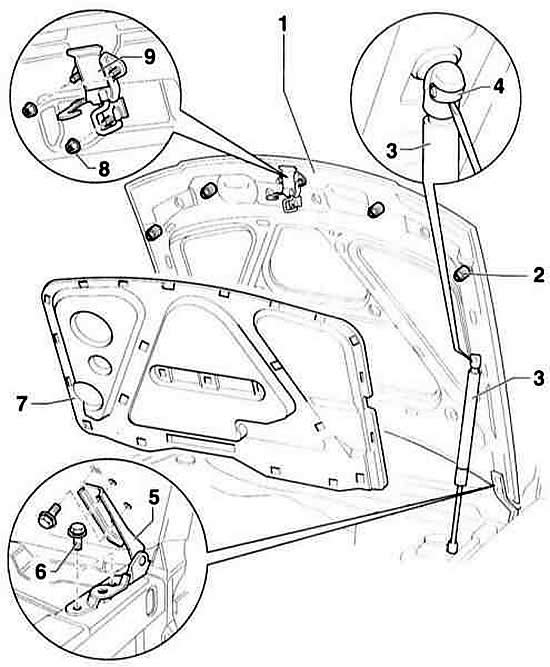

Элементы крепления и регулировки капота
- 1 - капот
- 2 - буфер. Для регулировки высоты капота.
- 3 - газонаполненный упор
- 4 - пружина
- 5 - петля капота
- 6 - болт, 20 Нм
- 7 - глушитель шума. Только для дизельного двигателя.
- 8 - гайка, 8 Нм
- 9 - крючок
Снятие
1. Откройте капот.
2. Маркируйте положение капота. Для этого обведите фломастером болты крепления на петлях (со стороны капота).
3. Попросите ассистента поддержать капот.
Предупреждение: При снятии газонаполненного упора нельзя полностью снимать стопорную пружину –4–. В противном случае упор может быть поврежден и его придется заменять.
4. Отсоедините газонаполненный упор –3– от капота. Для этого немного приподнимите отверткой стопорную пружину –4–. Снимите упор с шаровой опоры. Если упор необходимо снять полностью, приподнимите нижнюю пружину так же, как верхнюю и снимите шаровый шарнир.
5. Выверните болты крепления –6– на капоте и снимите капот с помощью ассистента.
Установка
1. При необходимости восстановите лакокрасочное покрытие капота.
2. Установите на место капот. Выставьте капот с помощью маркировок, нанесенных при снятии, и закрепите болтами –6–. Если устанавливается новый капот, его необходимо отрегулировать.
3. Поставьте упор –3– на шаровую опору и зафиксируйте пружиной –4–.
4. Если амортизаторы –2– снимались, их необходимо отрегулировать снова. Внешние амортизаторы поверните для регулировки по высоте. Внутренние амортизаторы вверните полностью и затем отверните на Ѕ оборота. Капот должен располагаться заподлицо с прилегающими деталями кузова.
Регулировка капота
1. Немного ослабьте болты крепления –6– со стороны капота так, чтобы его можно было переместить в продольном и поперечном направлениях.

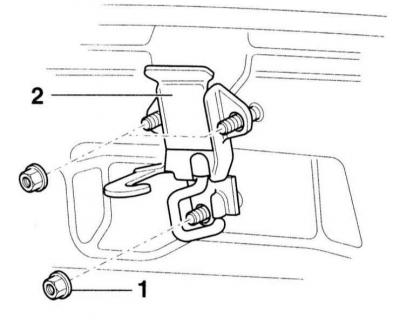

2. Немного отверните гайки крепления крючка (гайки –1–, крючок –2–).

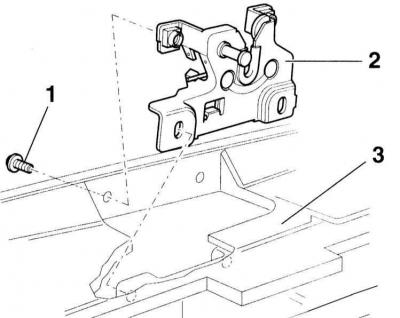

3. Немного отверните болты крепления замка капота (винты –1–, замок капота –2–, держателя –3–).
4. Закройте капот и сместите его так, чтобы между прилегающими элементами кузова существовал равномерный зазор, обратитесь к Спецификациям.
5. Отрегулируйте положение капота по высоте путем поворота внешних амортизаторов –2–.
6. Осторожно откройте выставленный капот так, чтобы не менять положения петель капота.
7. Затяните болты крепления петель моментом 20 Нм.
8. Затяните болты крепления замка капота моментом 20 Нм.
9. Затяните гайки крепления крючка моментом 8 Нм.
