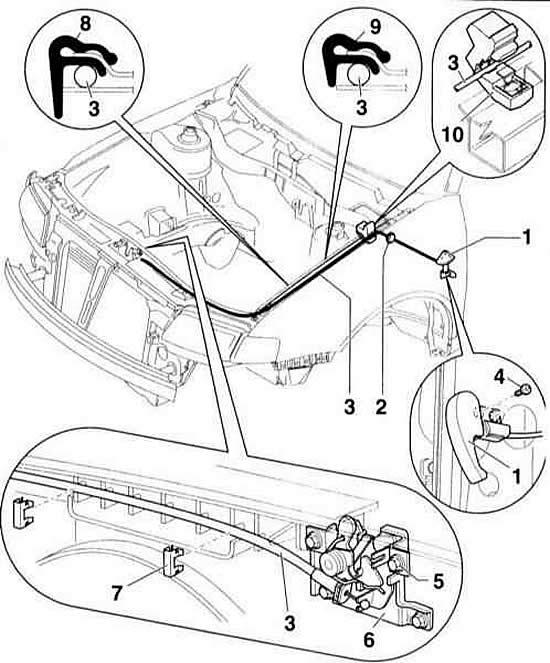

Трос привода замка капота
- 1 - привод замка капота
Снятие:
- выверните винты крепления «4».
- отсоедините трос «3»
- снимите привод замка капота
- 2 - втулка
- 3 - трос
- 4 - саморез, 1.5 Нм
- 5 - болт, 20 Нм
- 6 - замок капота
- 7 - зажимы
- 8 - зажим передний
- 9 - зажим задний
- 10 - уплотнение
Трос должен проходить через уплотнение, как показано на иллюстрации.
Снятие
1. Снимите привод замка капота, смотри выше.
2. Снимите скобы –7– с держателя замка.
3. Снимите зажимы –8– и –9– с крыла.
4. Снимите уплотнение –10–.
5. Отсоедините трос из замка капота –6– и протяните его под крылом.
6. Отверните 2 винта крепления у привода троса в салоне, в районе ног и отсоедините трос у ручки.
7. Протяните трос через втулку –2– в салоне.
Установка
1. Проденьте новый трос изнутри через втулку –2– в двигательный отсек.
2. Соедините трос с ручкой привода и закрепите двумя винтами в районе ног водителя.
3. Соедините трос с замком капота.
4. Проложите трос, как показано на иллюстрации.
5. Соедините трос с приводом замка.
6. Закрепите привод замка капота –1– саморезом –4–.
7. Закрепите трос зажимами –8– и –9–, под крылом.
8. Установите зажимы –7– на держатель замка.
