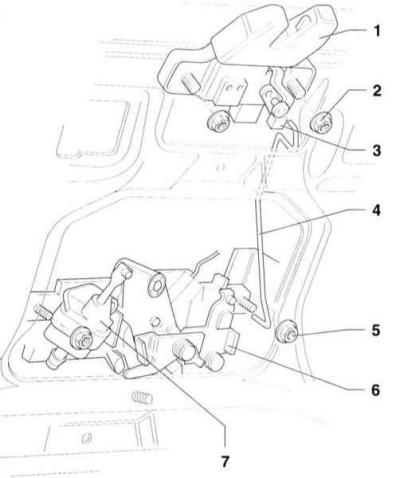

Замок двери задка
- 1 - замок двери задка
- 2 - гайка, 8 Нм
- 3 - шарнирный рычаг. Выводится через соединительную тягу –4–.
- 4 - соединительная тяга. Для снятия отсоедините от запорного механизма –6–.
- 5 - гайка, 8 Нм
- 6 - запорный механизм
- 7 - регулировочный элемент двери задка
Снятие
1. Выведите шарнирный рычаг –3– из приводной тяги –4–.
2. Отсоедините приводную тягу из замка двери задка.
3. Отверните гайки –2–.
4. Выньте замок.
