Снятие
Внутренняя ручка открытия двери
Смотрите подраздел 12.9.
Внешнняя ручка передней двери
1. Снимите раму стекла и защитный кожух, если необходимо.
2. Поднимите ручку, снимите крепежный зажим и кожух.

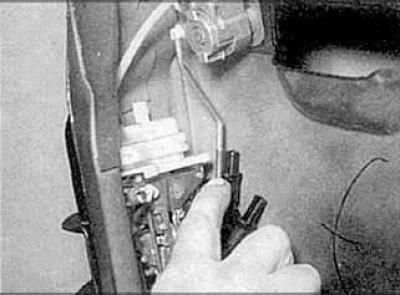

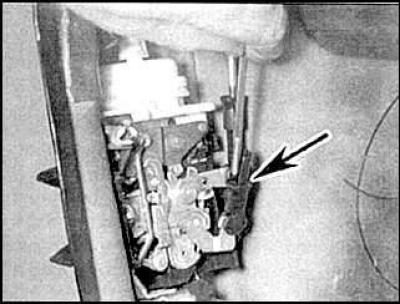

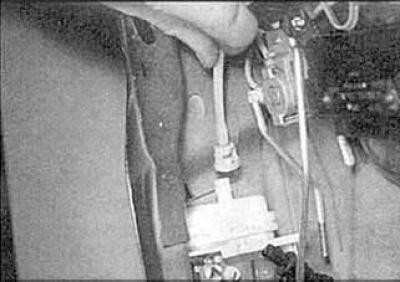

3. Освободите втулку замка (стрелка) и отсоедините тягу ручки от замка.

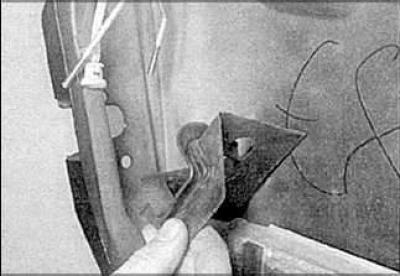

4. Поверните крепежный зажим и снимите его с замка и двери.
5. Открутите крепежный винт и снимите внешнюю ручку с двери.
Барабан замка передней двери
1. Снимите внешнюю ручку.

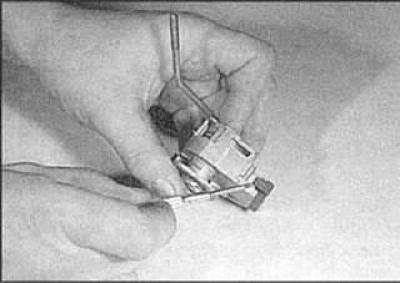

2. Сдвиньте втулку вниз и отсоедините тягу от замка.
3. Отсоедините разъем подключения от выключателя.
4. Снимите панель отделки ручки и снимите кожух замка.
5. Снимите выключатель, если необходимо.
Замок передней двери
1. Снимите раму двери.

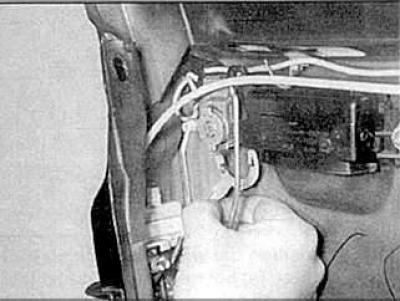

2. Отсоедините тяги от замка.
3. Отсоедините разъем подключения привода замка.
4. На моделях с центральным замком отсоедините вакуумный шланг от привода замка.

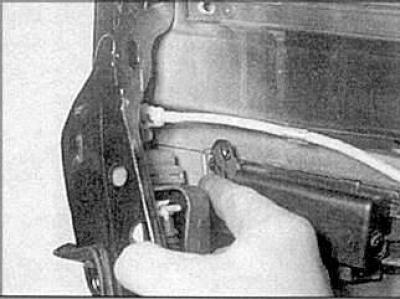

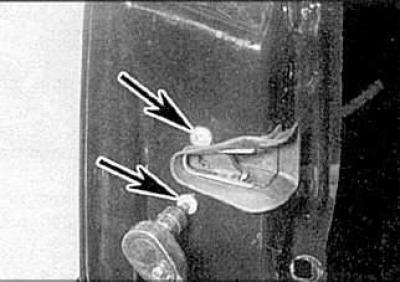

5. Открутите крепежные винты.
6. Снимите замок и уплотнение.

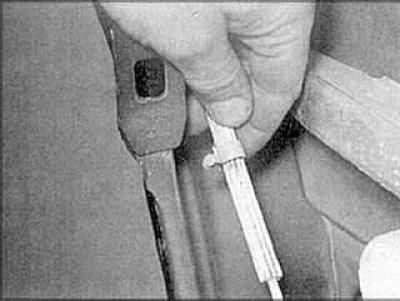

7. Поверните тросик на 90° и отсоедините его от замка.
Внешняя ручка задней двери
1. Снимите раму двери.
2. Освободите крепежный зажим и отсоедините тягу замка от ручки.

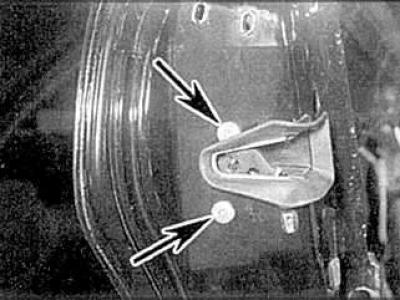

3. Открутите крепежные винты и снимите ручку.
Замок задней двери
1. Снимите раму двери.
2. Отсоедините тягу замка от ручки.
3. Снимите тросики замка с креплений на двери.
4. Открутите крепежные винты и отсоедините вакуумный шланг.
5. Cнимите замок.
6. Отсоедините тросики после снятия замка.
Установка
Установка проводится в обратном порядке снятия. Отрегулируйте длину тяги так, чтобы присутствовал свободный ход примерно в 1 мм, затем установите крепежный зажим.
