Снятие
1. Снимите внутреннюю панель отделки двери.

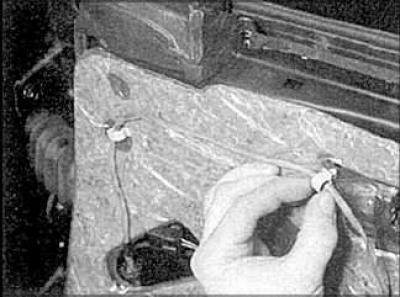

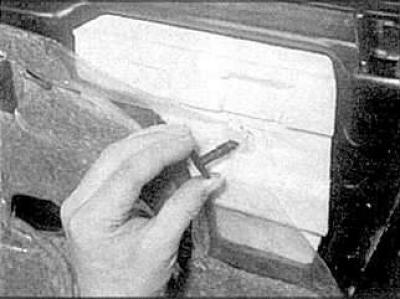

2. Снимите крепежные зажимы, крепления проводов и изолирующую панель.

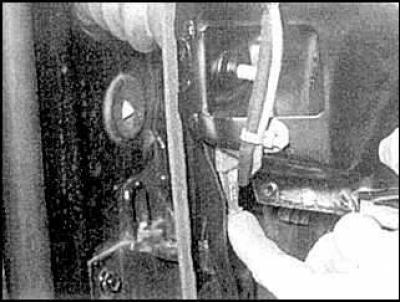

3. На задней двери отсоедините тросик от кнопки замка и рычага.

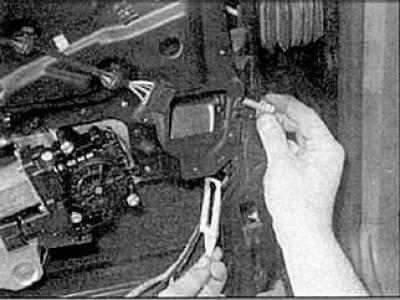

4. Отсоедините разъем подключения от двигателя стеклоподъемника и снимите провода с двери.

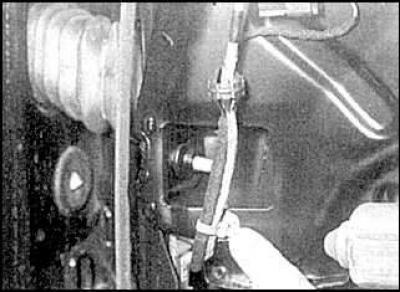

5. Пометьте положение установки крепежных болтов рамы. Открутите крепежные болты и снимите регулировочный клин.

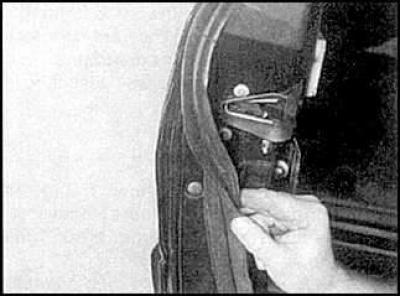

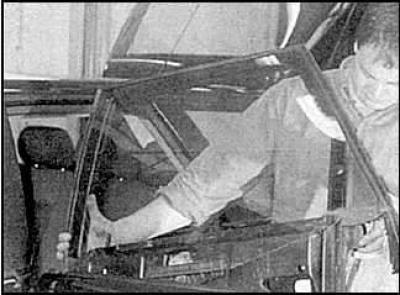

6. На задней двери отогните уплотнение и снимите его вместе с рамой.
Установка
1. Установка проводится в обратном порядке снятия. По завершении установки отрегулируйте положение рамы и стекла.

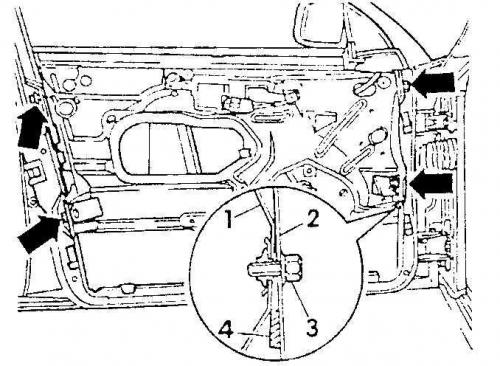

2. При установке проверьте, чтобы регулировочный клин (4) был правильно установлен между рамой (1) и дверью (2), а также, чтобы передний нижний крепежный болт (3) проходил через отверстие в клине.
3. Проверьте правильность прокладки проводов и надежность креплений.

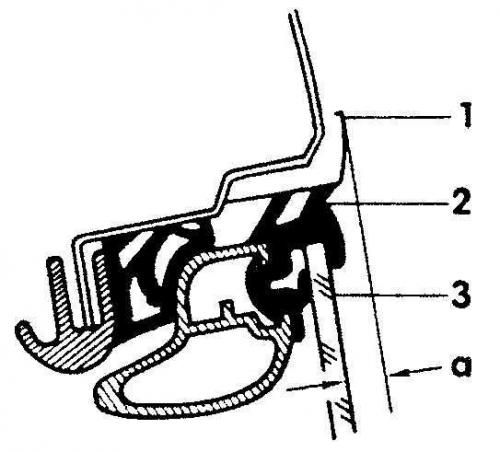

4. Установите раму стекла так, чтобы расстояние (а) между внешней кромкой стекла (3) и декоративной полоской на крыше (1) было 6,5±1 мм (при закрытой двери) и уплотнение (2) было немного сжато.
5. Отрегулируйте язычок.

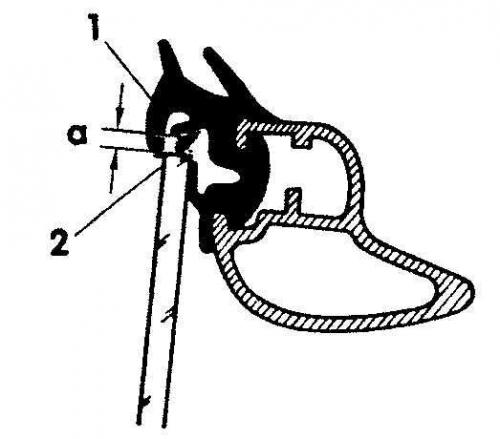

6. Отрегулируйте плоскость соприкосновения стекла и резиновой вставки, чтобы расстояние а не превышало предел в 0,5–1,0 мм.
7. Отрегулируйте винт в диапазоне 0,5–1,0 мм.
