Регулировка положения промежуточной опоры карданного вала
При наличии, отвинтите четыре болта и снимите поперечную балку, расположенную под трубами системы выпуска.
Отвинтите гайки, крепящие соединительные зажимы выхлопных труб, отсоедините и снимите заднюю секцию системы выпуска.
Отвинтите болты и снимите термозащитный экран, расположенный над карданным валом.

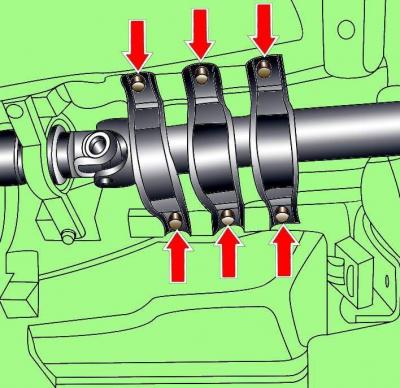

Рис. 11–2. Расположение болтов крепления туннеля карданного вала
Отвинтите болты и снимите туннель (см. рис. 11–2).
Установите и закрепите на карданном валу приспособление 3139.
Вывинтите болты и снимите шайбы крепления промежуточной опоры карданного вала.

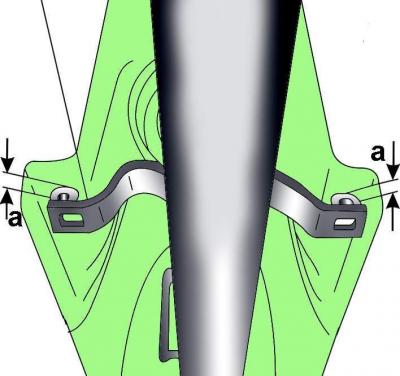

Рис. 11–4. Установка промежуточной опоры карданного вала
| Расстояние (а), мм | Толщина прокладки, мм |
| 0–3,0 | – |
| 3,1–5,0 | 2 |
| 5,1–7,0 | 4 |
| 7,1–9,0 | 6 |
| 9,1–11,0 | 8 |
| 11,1–13,0 | 10 |
Установите промежуточную опору карданного вала так, чтобы расстояние D (рис. 11–4) от опоры до кузоваа было одинаковым с двух сторон. Измерьте это расстояние и в зависимости от величины расстояния выберите толщину регулировочных прокладок:
Регулировка осевого положения карданного вала
Используя приспособление 3139, переместите насколько возможно карданный вал к главной задней передаче.

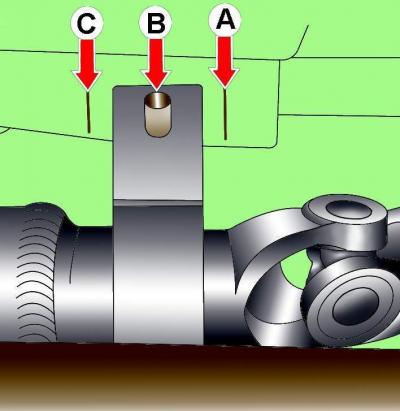

Рис. 11–5. Расположение центра отверстия для болтов крепления промежуточной опоры карданного вала при различных положениях карданного вала
В этом положении отметьте положение центра отверстия для болтов крепления промежуточной опоры карданного вала (стрелка А, рис. 11–5).
Используя приспособление 3139, переместите насколько возможно карданный вал к коробке передач.
В этом положении карданного вала повторно отметьте положение центра отверстия для болтов крепления промежуточной опоры карданного вала (стрелка В, см. рис. 11–5).
Переместите карданный вал вдоль оси в такое положение, при котором отверстия для болтов крепления промежуточной опоры карданного вала будут находиться посередине ранее сделанных отметок (стрелка С, см. рис. 11–5).
Установите регулировочные прокладки выбранной толщины и закрепите болтами промежуточную опору карданного вала.
Снимите приспособление 3139 с карданного вала.
Установите туннель карданного вала.
Установите над карданным валом термозащитный экран.
Проверьте, чтобы система выпуска была расположена свободно и не касалась кузова.
